IPM电路 vs 传统电路：关键差异解析

IPM电路与传统电路最明显的区别在于集成度与可靠性——它将驱动和保护电路封装在一起，特别适合需要紧凑设计和稳定运行的工业场景。选错电路类型可能导致系统效率下降甚至故障。

一、为什么IPM电路更适合高集成度需求？

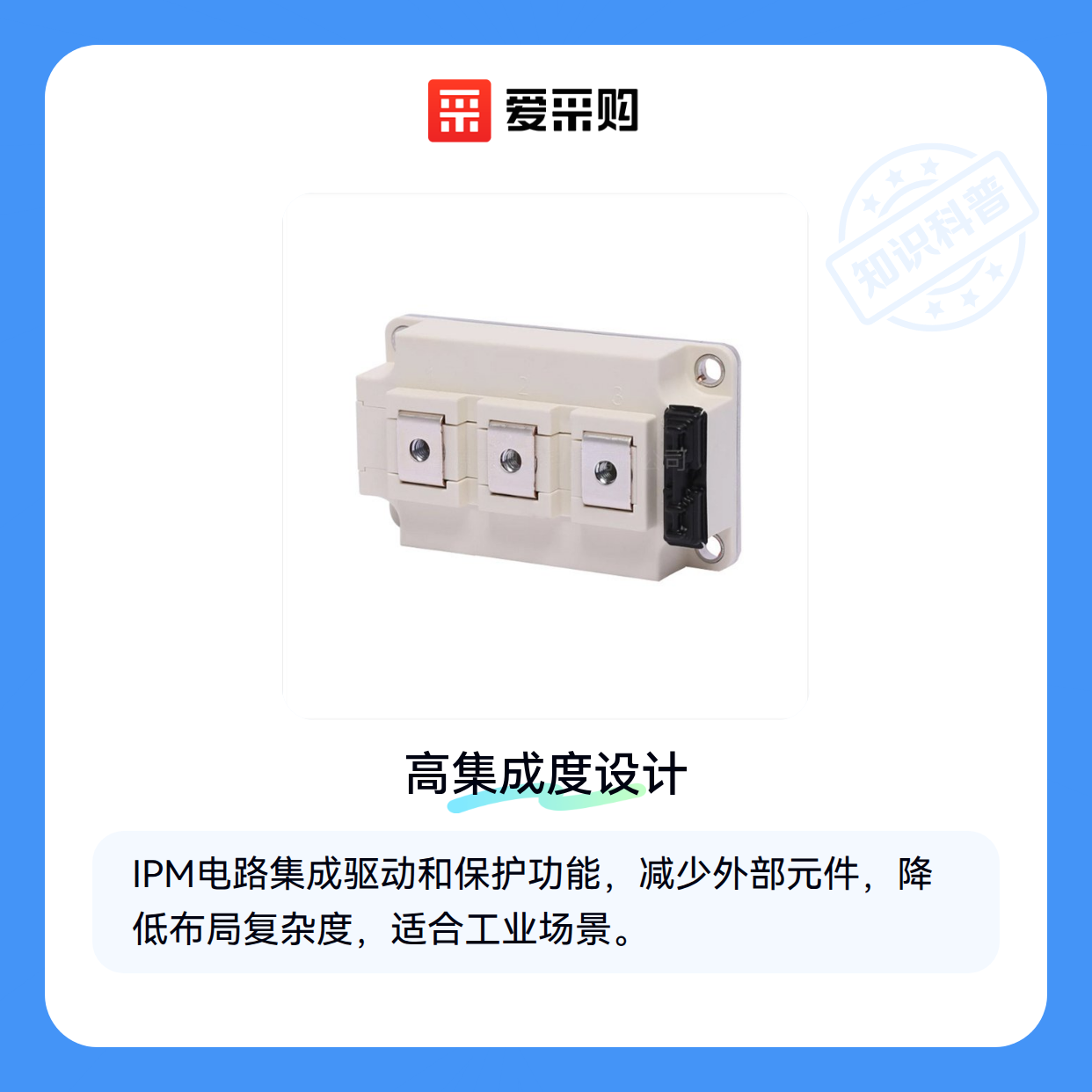

IPM电路的核心优势在于内置了驱动电路和过流/过热保护功能，这种一体化设计减少了外部元件数量，降低了布局复杂度。

实际使用中，这种集成特性带来两个关键差异：

• 更少的接线点意味着更低的电磁干扰风险
• 内置保护机制能快速响应异常，避免传统电路需要外接传感器导致的延迟

选择IPM电源IC时，需要注意其耐压等级是否匹配负载特性。部分型号通过优化栅极驱动设计，能进一步降低开关损耗。

二、IPM电路与MOSFET、IGBT模块的性能边界在哪里？

IPM电路与MOSFET模块、IGBT模块的核心差异在于集成度与功能分工。

• MOSFET模块通常专注于高频开关场景，其低导通电阻特性适合需要快速响应的应用，但驱动和保护电路需额外设计。
• IGBT模块在高压大电流场景下效率更优，但开关损耗较高，适合工频或中频应用。
• IPM电路则集成了驱动、保护和温度监控功能，牺牲部分灵活性换取系统可靠性，尤其适合对空间和调试周期敏感的场景。

实际选型时，若项目需要频繁更换拓扑或自定义保护策略，分立MOSFET或IGBT方案可能更灵活；而批量生产的标准化设备中，IPM的即插即用特性往往能降低整体开发成本。

三、哪些场景必须用IPM电路？哪些情况反而会拖后腿？

IPM电路的优势场景具有明显特征：

• 需要长期连续运行的电机驱动系统（如空调压缩机、工业传送带），其内置的温度保护能有效预防过热损坏。
• 空间受限的小家电控制板，集成方案可节省30%以上的PCB面积。
• 对EMI敏感的医疗设备，IPM的优化栅极驱动能减少高频干扰。

但在以下情况需谨慎选择：

• 超高频开关电源（如射频设备），IPM的寄生参数可能导致波形畸变。
• 极端成本敏感且无需保护的简易装置，分立方案可能更经济。
• 需要自定义失效模式的特殊工业场景，IPM的固定保护逻辑可能不适用。

例如变频器中的三相桥臂驱动，采用IPM模块可避免六个分立IGBT的同步难题，但若用于实验性拓扑开发，其固定引脚定义反而会限制电路改造空间。

四、如何通过配套元件优化IPM电路性能？

IPM电路的高效运行离不开配套元件的支持。实际使用中，电流传感器的选择直接影响电路的保护性能和测量精度。例如，在电机驱动场景中，高精度电流传感器能更准确地反馈负载变化，避免IPM模块因过流损坏。

此外，散热设计和防静电措施也是关键配套环节：

• 导热硅脂和散热器的搭配需考虑IPM模块的功率密度，长期运行时散热不足会导致性能下降
• 防静电手套和吸锡器等工具能减少安装调试阶段的静电损伤风险，尤其对高频开关场景更敏感

调试阶段建议配合示波器观察开关波形，异常震荡可能暴露驱动电路参数不匹配的问题。这类细节在批量生产前解决，能显著降低后续维护成本。

五、什么情况下IPM电路是最优解？

综合对比来看，IPM电路在需要高集成度、低电磁干扰的场合优势明显，例如家电变频器或伺服驱动。但其内置保护功能的局限性也意味着：

• 极端环境（如矿井高温高湿）需额外强化散热和密封措施
• 超高频开关场景可能更适合分立器件方案

选型决策最终应回归负载特性：对需要简化设计且控制成本的中功率应用，IPM电路仍是首选；而对参数灵活性要求更高的定制化项目，传统模块组合可能更可控。
