无接触磁电式圆形编码器PCB主板,这些误用场景你中招了吗?

5小时前

无接触磁电式圆形编码器PCB主板虽然精度高、寿命长,但在强磁场或剧烈振动的环境中容易误读信号,甚至影响整体设备稳定性。别等出了问题才后悔没选对场景。

一、为什么无接触设计反而可能成为误用隐患?

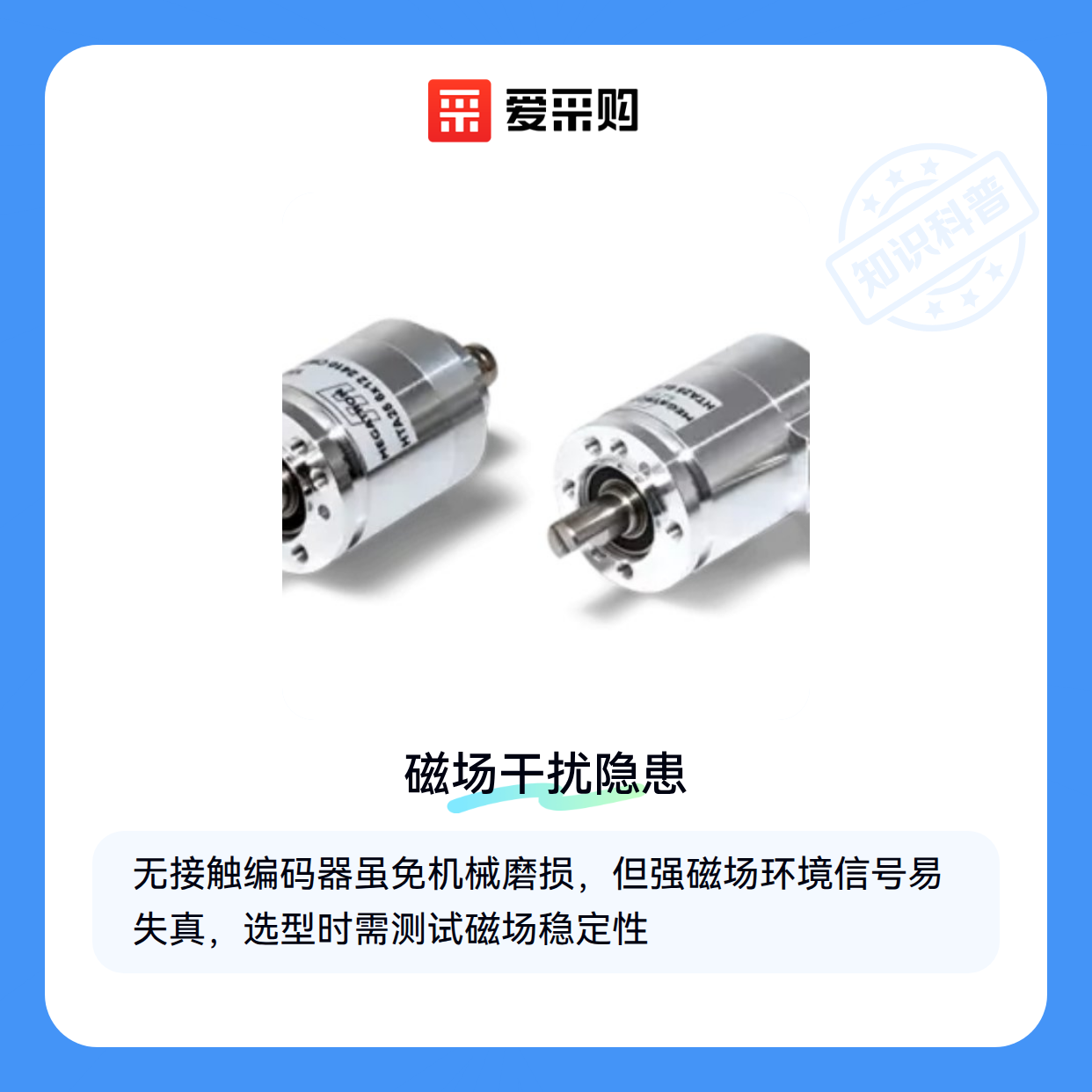

无接触磁电式圆形编码器PCB主板的核心优势在于非物理接触的测量方式,避免了传统编码器的机械磨损问题。 但这一特性也带来了容易被忽视的误用场景:当安装环境存在强磁场干扰时,磁电式传感器的信号稳定性会明显下降,导致测量误差增大。

实际使用中常见的技术特性与场景错配包括:

  • 高粉尘环境误用:虽然无接触设计避免了机械磨损,但PCB主板若未做密封处理,导电粉尘仍可能导致电路短路
  • 振动场景误判:磁电式编码器对轴向间隙敏感,在设备振动幅度大的场景容易产生信号跳变
  • 温度波动忽略:磁性材料的温度系数会影响磁场强度,未考虑温漂补偿的型号在温差大的车间会出现累积误差

这些误用本质上都是将‘无机械磨损’等同于‘全场景适用’的认知偏差。选择时需要明确:非接触式只是解决了机械寿命问题,其他环境适应性仍需匹配具体技术参数。

二、三类典型场景的匹配度判断方法

判断无接触磁电式圆形编码器PCB主板是否适用的核心维度是环境磁场的稳定性。 可以用简易测试方法:用指南针在设备安装位检测,若指针摆动幅度超过15度,则需考虑改用光电式编码器或增加磁屏蔽措施。

具体场景匹配建议:

  1. 低速高精度场景(如医疗设备旋转台):优先选择带温度补偿的型号,分辨率建议1024线以上
  2. 中速抗振场景(如AGV驱动轮):重点关注轴向间隙指标和PCB的防震固定设计
  3. 恶劣工业环境(如铸造车间):必须验证防护等级是否达到IP65以上,或改用全封闭式霍尔效应编码器

对于既有电磁干扰又有振动需求的特殊场景,增量式编码器PCB可能比绝对值型更可靠——虽然需要回零操作,但信号抗干扰能力更强。这类取舍判断需要结合设备停机成本综合考量。

三、信号处理与抗干扰配套如何影响实际效果?

无接触磁电式圆形编码器PCB主板对信号质量和抗干扰能力要求较高,若直接接入普通IO模块或长距离传输,容易出现信号衰减、波形畸变等问题。实际使用中,以下配套条件容易被忽视:

  • 差分信号转换:单端信号在电磁复杂环境中易受干扰,需通过差分编码器信号转换器提升抗干扰性
  • 信号隔离:强电设备附近的共模干扰可能影响精度,隔离放大器能阻断地环路干扰
  • 脉冲整形:长距离传输后信号边沿可能变缓,脉冲信号放大整形器可恢复信号质量

当主控设备接口类型不匹配时,单纯更换编码器可能无法解决问题。例如某些PLC只接收HTL信号,而编码器输出TTL电平,此时需要电平转换器作为中间适配层。这种配套差异在调试阶段才会暴露,提前确认接口协议比后期补救更高效。

替代方案需权衡响应速度与成本:光学编码器在粉尘环境下可靠性更高,但磁电式方案对振动和油污的耐受性更优。若环境存在强磁场干扰,可能需要额外配置亥姆霍兹线圈进行补偿。

四、三个关键维度验证是否真适合你的场景

采购决策应围绕核心冲突展开验证:

  1. 信号链路完整性:从编码器输出到控制器输入的整个信号路径,是否存在电平/协议/抗干扰的断层
  2. 环境耐受边界:强磁场、温度波动、机械振动等极端条件是否超出器件标称值的80%
  3. 维护可达性:安装位置是否便于定期清洁磁感应面、检查连接器氧化情况

对于需要频繁启停的应用场景,建议预留信号测试点。通过编码器测试仪定期检测波形质量,比故障后停机排查更经济。长期运行后,磁感应面间距变化可能影响精度,这时防尘密封圈的磨损状态就成为关键指标。

最终判断应回归到使用成本维度:看似节省的普通连接线,可能因屏蔽不足导致后续频繁误报警;而优质伺服电机编码器线虽然单价较高,但能减少信号重传带来的生产效率损失。
