接地摇表选型不看品牌看这五个参数

接地电阻测量是电力系统、通信基站、防雷工程中的基础安全检测项目，选对接地摇表直接影响测量结果的可靠性和作业效率。本文将帮你理清选型时最该关注的五个参数，避开"买完才发现不合适"的坑。

一、为什么接地电阻测量不能随便应付？

接地系统失效可能导致设备损坏甚至人身事故，行业标准要求电阻值一般控制在4Ω以下。传统万用表测量小电阻时误差大，专业接地摇表通过施加测试电流（通常20mA-3A）来消除接触电阻干扰。目前主流分为三类：

• 指针式：靠手摇发电机供电，适合无电源环境但读数依赖经验
• 电子式：锂电池供电，自动计算电阻值，精度更高
• 钳形表：无需断开接地线，但受周边回路影响较大

结论：测量关键设备接地时，误差超过10%就可能埋下安全隐患。🔧

二、指针式、数字式、钳形表，测量原理有何不同？

三种类型的核心差异在于测试信号生成和检测方式：

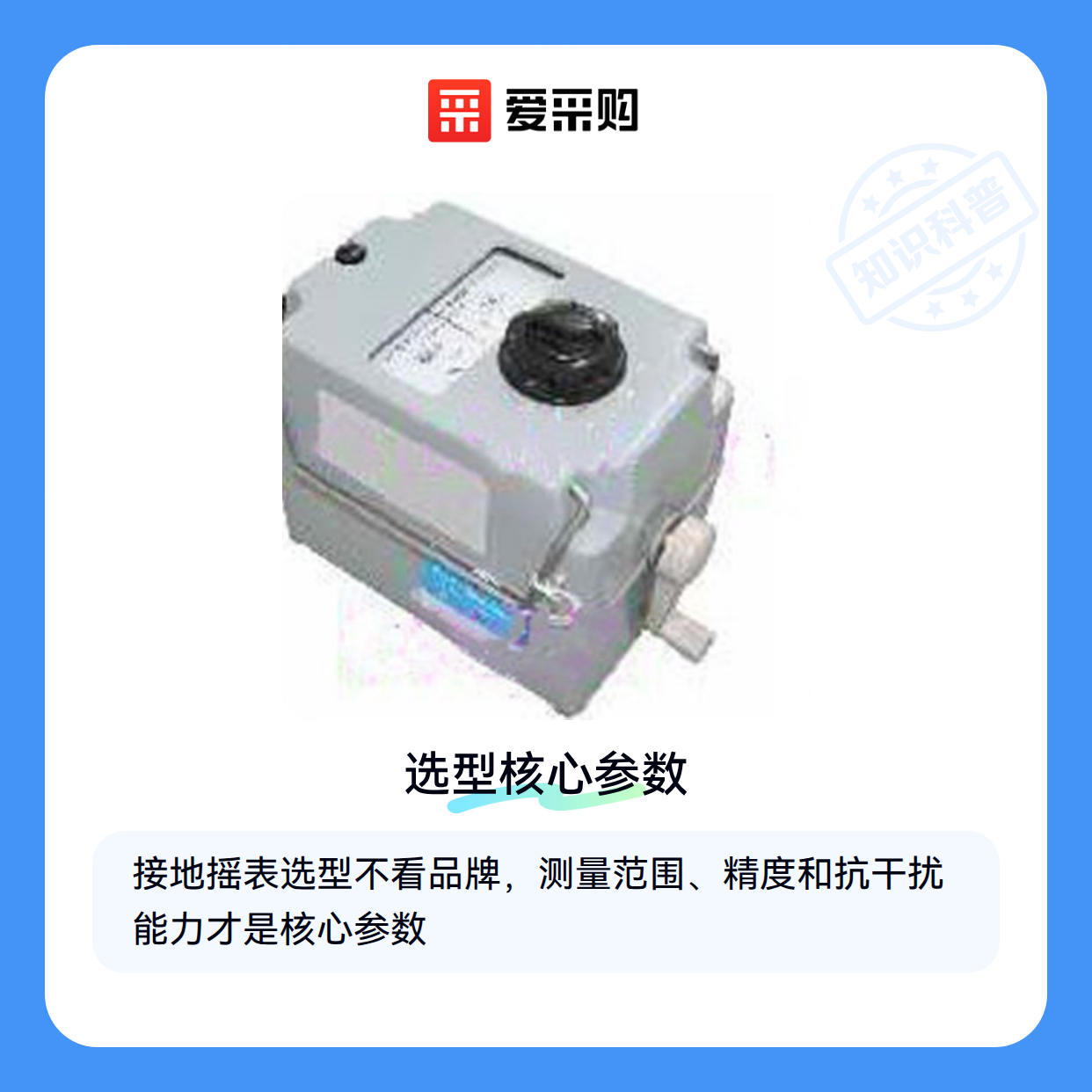

1. 指针式接地摇表：通过手摇发电机产生50Hz交流电，采用惠斯通电桥原理，指针偏转角度对应电阻值。优势是结构简单耐摔，但需要保持120转/分钟的匀速摇动
2. 数字式地阻测量仪：用电子振荡器生成测试信号，通过ADC芯片转换数字显示，多数具备自动量程和数据保持功能。典型如数字式地阻测量仪HB-2571采用四线法测量，消除导线电阻影响
3. 钳形接地电阻测试仪：通过感应原理测量回路总阻抗，适合快速排查但要求接地系统形成闭合回路

⚠️注意：土壤电阻率测量必须使用三极法，钳形表无法满足要求。

三、测量范围、精度、抗干扰，哪个参数你最该关注？

选型时建议按此优先级对比：

重点解析：

• 通信基站等高频设备接地建议选带1kHz测试频率的数字接地电阻测试仪，减少电磁干扰
• 变电站等强电场环境需要接地电阻测量仪具备400V工频抑制能力
• 野外作业关注IP防护等级和低温工作性能（-20℃以下）

结论：预算有限时优先保证测量范围和精度，再考虑扩展功能。📊

四、买了接地摇表还需要哪些配套？

完整的接地测量系统需要三类辅助设备：

1. 接地线：建议选截面积≥4mm²的铜芯线，接地线长度至少20米以覆盖三极法测量
2. 测试线夹：铜质鳄鱼夹接触电阻应<0.1Ω，带绝缘护套的测试线夹可防止短路
3. 辅助接地桩：直径12mm的铜包钢接地桩打入深度需≥0.5米，多石地质需配专用钻头

结论：配套质量直接影响测量重复性，别在辅助设备上省钱。🔌

五、为什么同样的表测出来结果不一样？

接地电阻测量受环境因素影响显著，常见误差来源：

• 土壤湿度变化：干燥季节测量值可能翻倍
• 辅助接地桩间距：三极法要求间距≥20米
• 测试线缠绕：导线间互感会导致读数偏高
• 电极接触不良：锈蚀或松动造成接触电阻增大

使用技巧：

1. 测量前用砂纸打磨被测接地点
2. 雨后24小时内测量数据最稳定
3. 采用反向接线法验证（交换E、P端子）
4. 多次测量取平均值

结论：合格测量要求三次读数差异不超过5%。📏

接地系统检测不是"有读数就行"的简单操作。建议先明确被测对象类型（电力设备/通信基站/建筑防雷），再根据环境复杂度选择指针式接地摇表或智能化的数字接地电阻测试仪。配套的电解离子接地极在高阻土壤中能显著提升测量准确性。记住：好设备+规范操作=真实数据。
