采购腰型法兰时最容易被忽略的关键点

管道连接的关键部件选不对，轻则增加维护成本，重则引发介质泄漏——腰型法兰作为特殊结构法兰，能解决普通法兰在非圆形管道连接中的密封难题。选对型号和配套方案，能省下至少30%的后期维护工时。

一、为什么管道工程离不开腰型法兰？

当管道截面呈椭圆形或需要偏心连接时，普通圆形法兰的螺栓孔对位困难，密封面压力分布不均。腰型法兰通过以下设计化解这一痛点：

• 非对称结构：长圆形轮廓适配异形管道，避免强行对焊造成的应力集中
• 强化密封：腰型布局使螺栓载荷更均匀分布在密封面上，特别适合差压力过程接头腰型法兰差压力过程接头腰型法兰这类需要承受脉动压力的场景
• 安装容错：腰型螺栓孔提供约5°的角度调整空间，降低安装精度要求

这类法兰在煤电、化工等领域的异形管道连接中几乎不可替代，例如输送粉煤灰的椭圆管道就常用腰型法兰盘毛坯腰型法兰盘毛坯直接焊接成型。

二、腰型法兰的结构优势如何解决实际痛点？

腰型法兰的核心价值在于用结构创新解决传统法兰的三大短板。首先，其长圆形法兰面能完美包裹异形管道，不像圆形法兰需要额外填充；其次，腰型螺栓孔布局形成双排受力点，比单排孔法兰抗剪切能力提升40%以上；最后，整体式设计避免松套法兰常见的二次泄漏风险。

液压系统中常用的腰型法兰转压缩接头腰型法兰转压缩接头就是典型应用——既保持法兰的承压能力，又通过快插接口实现管路快速拆装。这类设计在工程机械维修时能节省50%以上的停机时间。

三、平焊还是对焊？不同场景的腰型法兰怎么选？

根据管道系统的工作条件，腰型法兰主要分两种结构方案：

• 平焊腰型法兰
  适合低压、常温的煤粉输送等场景，直接与管道外壁焊接，成本比对接焊低约25%。但要注意选择带颈平焊型号，避免焊缝直接受力

• 对焊腰型法兰
  高压油气管道首选，颈部斜面与管道内壁平滑过渡，能承受10MPa以上压力波动。例如碳钢腰型法兰碳钢腰型法兰就常用这种结构处理酸性介质

对于需要频繁拆卸的检修段，可考虑松套法兰松套法兰与腰型法兰组合使用，既保留非圆形接口优势，又便于后期维护。

四、安装腰型法兰需要准备哪些配件？

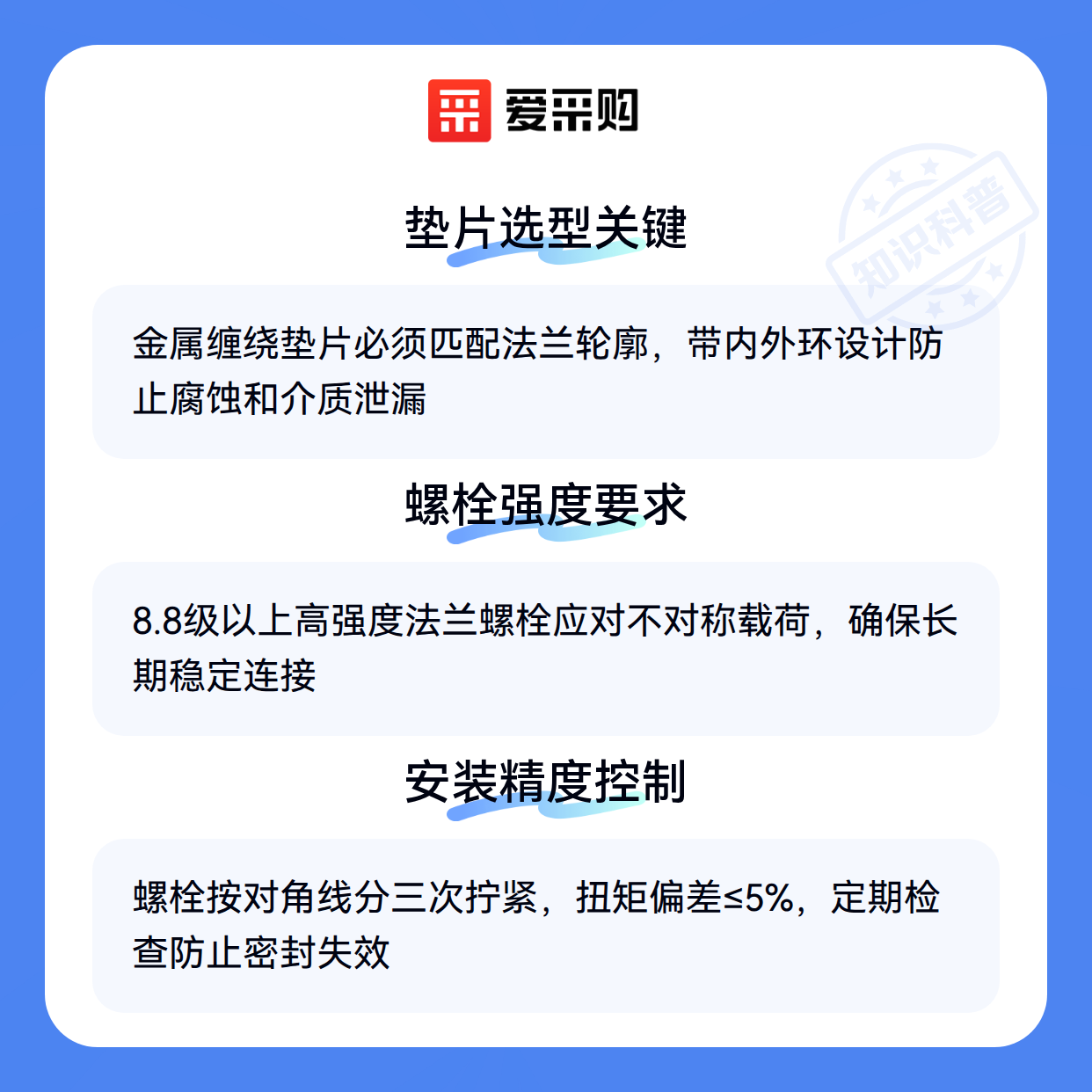

腰型法兰的密封效果30%取决于法兰本身，70%靠配套组件。这三个关键配件最容易忽视：

1. 金属缠绕垫片
   必须选用与法兰轮廓完全一致的异形垫片，普通圆形垫片会外露导致腐蚀。建议优先考虑带内外环的金属缠绕垫片金属缠绕垫片

2. 法兰螺栓
   腰型法兰的螺栓要承受不对称载荷，8.8级以上高强度法兰螺栓法兰螺栓才能确保长期稳定

3. 密封膏
   在法兰密封圈法兰密封圈外侧涂抹高温密封膏，能填补法兰面微观不平整

五、如何避免腰型法兰密封失效？

现场施工时这些细节决定成败：

• 螺栓按对角线顺序分三次拧紧，最终扭矩偏差不超过5%
• 使用304不锈钢法兰垫片304不锈钢法兰垫片时，需先清洁法兰面油渍再安装
• 定期检查法兰螺母法兰螺母的紧固标记是否移位，建议每500运行小时复紧一次

异形管道连接没有万能方案，关键是根据介质特性选择匹配的腰型法兰结构，再配合针对性密封方案。从腰型法兰腰型法兰本体到法兰螺栓法兰螺栓的整套系统协同设计，才能实现长期免维护。
