HS电解电容选型避坑指南：高频场景最易忽视的关键点

高频电路设计中最容易踩的坑，往往出现在看似普通的电解电容选型环节——当普通电解电容在开关电源中异常发热时，工程师才会意识到HS系列的特殊价值。

一、为什么普通电解电容参数表会误导高频选型？

常规电解电容的标称参数多在低频条件下测得，这与实际高频应用存在明显偏差：

• 等效串联电阻(ESR)随频率上升而增大的现象未被充分标注
• 厂商提供的寿命数据通常基于静态温度测试，未考虑高频纹波电流的叠加效应

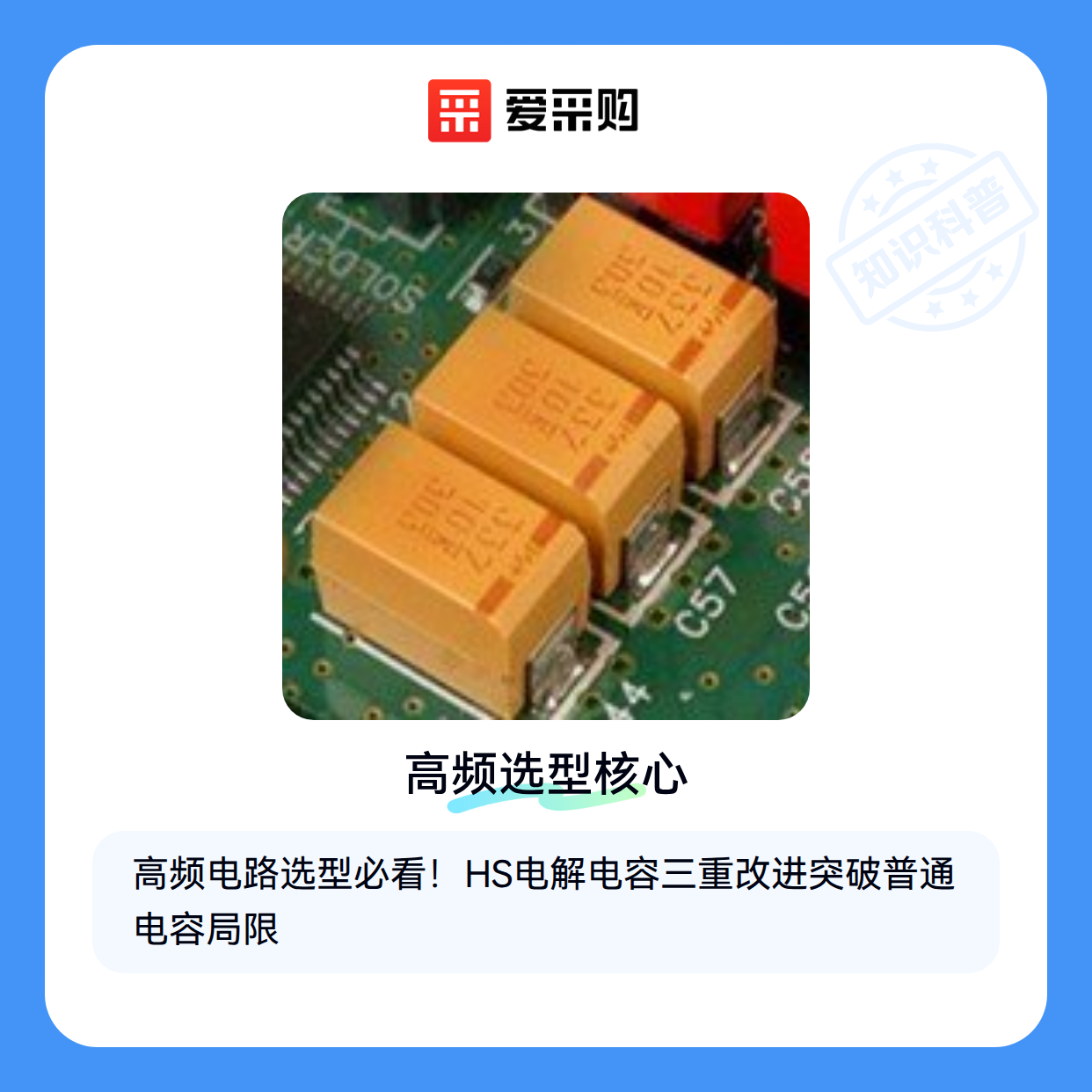

HS系列通过三重改进突破这些局限：

• 采用高纯度电解液配方降低高频阻抗
• 强化阳极箔蚀刻工艺增加有效表面积
• 优化密封结构延缓高温下电解液挥发

这种差异使得普通电容的规格书在高频场景参考性有限，必须结合HS系列特有的频率响应曲线评估。

二、高频场景下必须交叉验证的四个隐形参数

单一参数对比会导致选型失误，例如某450V规格的HS电解电容在变频器应用中表现优于普通电容，关键不在于电压余量，而是：

• 纹波电流承受能力与开关频率的匹配度
• 温度系数对邻近发热元件的敏感度
• 高频段ESR变化曲线的平滑程度
• 长期老化后的容量衰减斜率

这些特性需要结合具体电路拓扑评估，比如反激式拓扑更关注瞬态响应，而LLC谐振电路则对稳态损耗更敏感。

三、高频场景下，HS电解电容与替代方案如何取舍？

高频应用对电解电容的挑战主要集中在频率响应和温度稳定性上。HS系列通过特殊电解液和结构设计优化了这两点，但不同场景下仍需注意以下分流逻辑：

• 持续高频开关场景：优先选择HS系列中标注高频特性的型号，其ESR和阻抗曲线更平缓
• 间歇性高频脉冲场景：可考虑高频电解电容与陶瓷电容并联方案，兼顾容量和响应速度
• 伴随高温的高频场景：需交叉验证HS系列的温度系数和纹波电流参数，避免性能衰减

当工作电压超过常规范围或需要快速充放电时，高压电解电容和超级电容可能成为替代选项。但需注意：

• 超级电容更适合毫秒级充放电场景，但电压范围通常较低
• 高压电解电容在能量密度上有优势，但高频特性往往不及HS系列
• 固态替换电解电容虽耐高温，但容值选择有限且成本较高

实际选型时建议先明确三个边界条件：

1. 系统最高工作频率与占空比
2. 环境温度波动范围
3. 预期使用寿命要求 这能有效避免在高压电解电容、超级电容等替代方案中过度设计或选型不足。

对于同时存在高频和高压需求的特殊场景，建议采用HS电解电容与超高压陶瓷电容的混合方案。这种组合既能保证高频段的稳定性，又能通过陶瓷电容分担高压应力，延长整体使用寿命。

四、高频应用中哪些配套设备能确保HS电解电容发挥最佳性能？

在完成HS电解电容选型后，许多工程师常忽略配套设备的匹配度问题。高频场景下，电容的散热效率和测试精度直接影响系统稳定性。

• PCB布局：高频电流路径需尽量缩短，避免寄生电感影响频率响应
• 散热附件：泡沫镍电容散热片或绝缘导热垫能有效降低高频纹波导致的温升
• 测试设备：双频率电容测试仪比普通LCR表更能反映高频下的真实参数

高压放电棒是高频维护的关键工具，特别是处理大容量HS电解电容时。传统放电方法可能残留电荷，而专业放电工具能确保安全释放能量，避免后续测试误差或安装风险。

配套选择的核心原则是匹配主器件的性能边界——散热附件要适应电容的最高工作温度，测试设备需覆盖实际应用频率范围，这样才能真实反映HS系列在高频场景下的稳定性。

五、为什么高频场景下的HS电解电容需要特殊维护策略？

HS电解电容在长期高频工作中会出现普通电解电容少见的性能衰减模式。温度监控应关注纹波电流导致的局部热点，而非仅看环境温度。电容极性标识贴能有效预防维修时的反向安装事故，这对紧凑型高频电路尤为重要。

老化测试是高频应用的必要环节：

1. 初始阶段每8小时记录一次等效串联电阻(ESR)变化
2. 稳定运行后改用周期性抽样检测
3. 发现ESR增幅超过阈值时提前更换

维护成本的控制点在于预防性更换——通过电容老化测试仪监测关键参数，能在性能明显下降前规划更换周期，避免突发故障导致系统停机损失。

HS电解电容的选型本质是平衡三组关系：高频参数与温度系数的技术平衡、初期采购与长期维护的成本平衡、主器件性能与配套设备的系统平衡。最终决策应回归具体场景的核心需求——对通信基站等连续高频应用，稳定性权重高于初始价格；对变频器等间歇负载场景，则需重点评估温度循环耐受能力。
