你的射频缓冲芯片真的匹配系统需求吗？

13小时前

当你的射频系统出现信号失真或稳定性下降时，是否考虑过问题可能出在看似不起眼的射频缓冲芯片上？本文将帮你理清如何根据实际系统需求选择真正匹配的射频缓冲芯片。

一、为什么同样的射频缓冲芯片在不同系统中表现差异明显？

射频缓冲芯片的核心功能是隔离前后级电路并保持信号完整性，但不同应用场景对其性能要求存在显著差异：

这些参数的实际效果会因系统架构和外围电路设计产生放大或削弱，单纯比较规格书上的标称值容易导致误判。

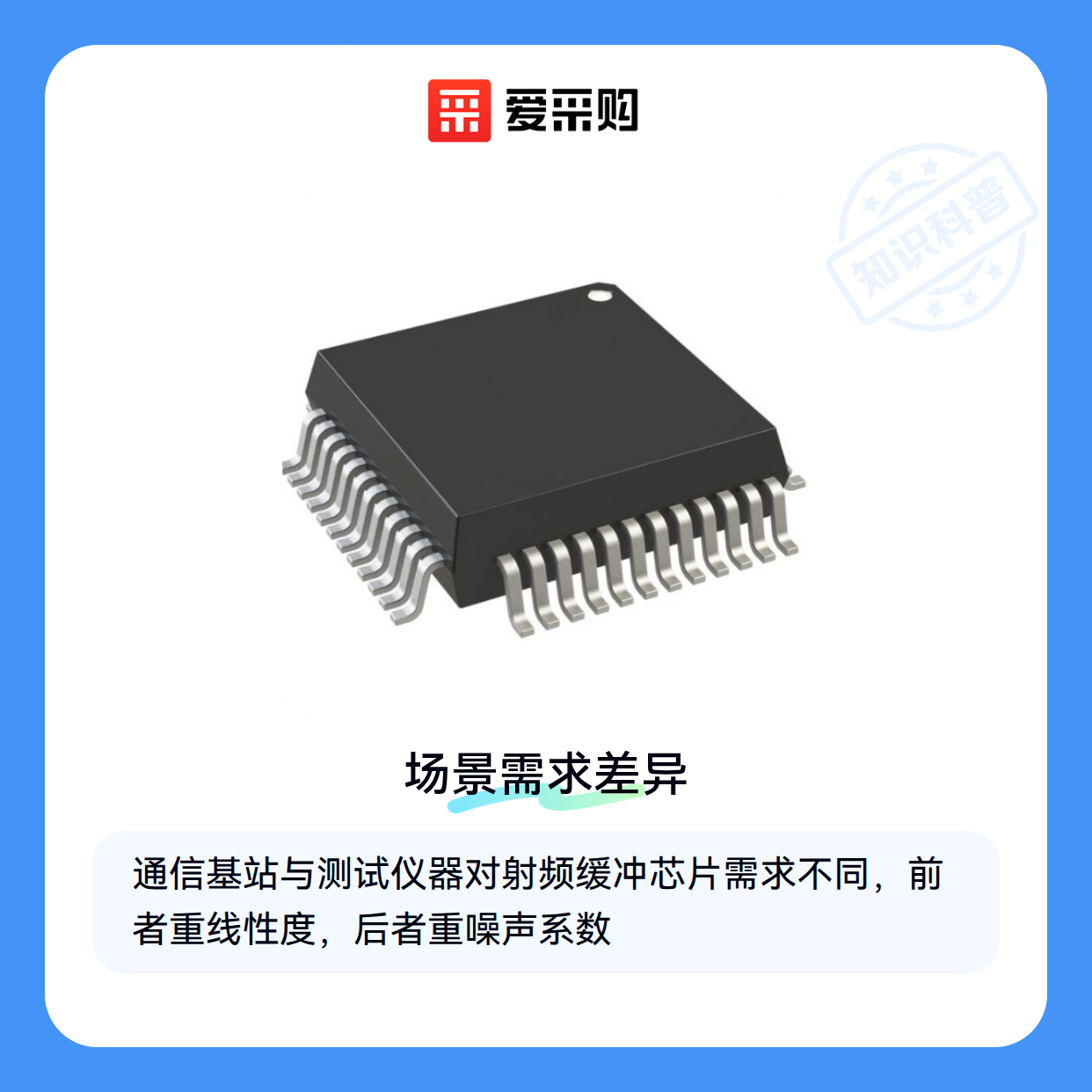

在5G基站等大功率场景中，射频缓冲芯片需要优先考虑线性度和耐功率特性，避免信号放大时产生失真；而频谱分析仪等测试设备则更关注噪声系数和隔离度，确保测量精度不受干扰。

这种差异源于设备工作模式的根本区别：通信设备需要稳定传输调制信号，而测试仪器追求微小信号的准确捕获。若将消费电子用的低成本缓冲芯片用在基站设备上，短期内可能正常工作，但在高温满负荷运行时会出现性能陡降。

选择时除了看应用场景分类，还要具体分析系统中该芯片所处的信号链路位置及其承担的职能。

当系统需要信号隔离或阻抗匹配时，射频缓冲芯片通常是首选，但在以下场景可能需要考虑相邻器件替代方案：

射频前端模块作为集成化解决方案，适合对空间敏感且需要多功能的场景。这类模块通常包含缓冲、放大和滤波功能，但牺牲了部分参数可调性。

判断是否需要独立缓冲芯片的关键在于系统对以下特性的需求程度：

实际选型中，射频放大器虽然能提供增益，但可能引入额外噪声；而缓冲芯片在保持信号完整性方面更具优势。这种性能差异决定了它们在信号链中的不同位置。

下一步需要关注的是，选定缓冲芯片后如何匹配测试设备和连接器，确保整个信号链路的性能一致性。

即使选对了射频缓冲芯片，配套设备的性能瓶颈仍可能让整体系统表现大打折扣。测试环节中，不匹配的射频电缆和连接器会引入额外损耗，而带宽不足的测试仪则可能掩盖芯片的真实性能。

关键配套需关注三个维度：接口兼容性（如SMA/BNC接头类型）、频率范围覆盖（需超出芯片工作带宽20%以上）以及阻抗匹配稳定性（避免由失配引起的信号反射）。

对于需要精确测量的场景，射频测试夹具的接触电阻和寄生参数尤为重要。采用开尔文探针设计的夹具能减少接触阻抗影响，而带屏蔽结构的型号可降低外界干扰——这在5G毫米波或汽车电子测试中尤为关键。

实际部署时，建议先用网络分析仪验证整套链路损耗：若发现某段损耗异常增大，优先检查射频同轴连接线接头是否氧化，或考虑升级到低损耗微波电缆。实验室环境还需注意将测试仪与芯片工作温度保持基本一致，避免温漂导致参数偏移。

射频缓冲芯片对PCB布局的敏感度远超普通器件。常见误区包括：将芯片置于数字电路密集区导致串扰，或忽略盲埋孔射频电路板的层间隔离需求。建议优先采用6层以上罗杰斯高频板，并确保电源层与射频走线层之间有完整地平面隔离。

热管理方面需特别注意：

操作环节最易被忽视的是静电防护。使用碳纤维防静电镊子安装时，要确保工作台接地点与芯片地电位一致。对于QFN等封装，镊子尖端宽度需小于0.5mm以避免挤压密封圈。

射频缓冲芯片的选型本质是系统级匹配工程：先锁定应用场景的核心参数需求（如通信设备侧重噪声系数，测试仪器追求平坦度），再通过配套设备和实施细节将芯片性能转化为实际系统优势。最后记得用网络分析仪验证从芯片到电缆的整链指标，这才是真正意义上的需求匹配。
