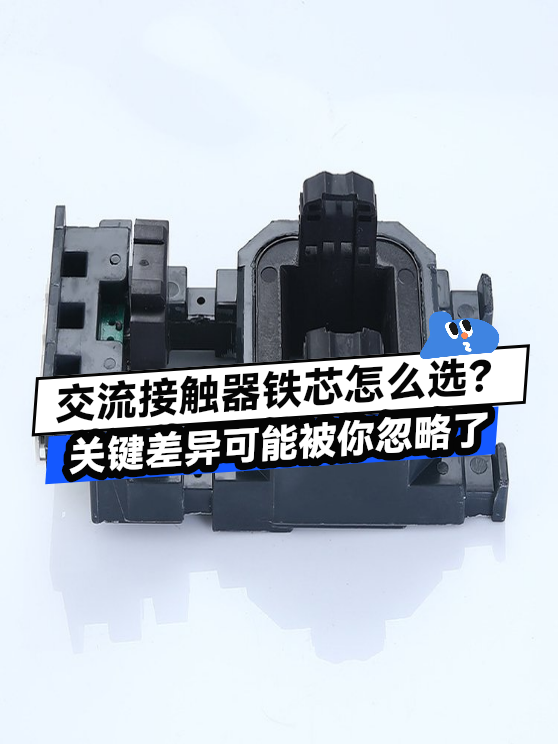

交流接触器铁芯怎么选？关键差异可能被你忽略了

选错交流接触器铁芯可能导致设备频繁故障或能耗过高，但不同材料和结构的铁芯在实际应用中表现差异明显。本文将帮你理清关键判断维度，避免因忽略核心差异而影响系统稳定性。

一、为什么同样规格的铁芯实际表现差异大？

交流接触器铁芯的核心作用是高效完成电磁转换，其性能直接影响接触器的响应速度、能耗和寿命。常见的硅钢片和电工纯铁材料在磁导率、剩磁等关键参数上存在本质区别：

• 硅钢片通过特殊合金处理降低涡流损耗，更适合频繁操作的交流场景
• 电工纯铁磁导率更高但电阻率低，需配合特殊结构设计才能用于交流负载

实际采购中最容易被忽视的是动态响应特性。静态参数相同的铁芯，在连续通电或频繁启停时，叠片式结构能比实心铁芯更有效抑制温升和噪音。

二、如何根据负载特性匹配铁芯类型？

交流接触器动铁芯的选型需要重点考虑操作频率和负载性质：

• 对需要快速响应的自动化设备，优先选择叠片式硅钢铁芯减少磁滞损耗
• 在振动环境中，实心铁芯配合防松结构更能保持稳定接触压力

需特别注意：直接替换不同材质的铁芯可能改变电磁系统吸合特性，需要重新调整反力弹簧匹配度。

三、四维决策：如何避免选型参数达标却实际不兼容？

选择交流接触器铁芯时，仅对比静态参数（如尺寸、磁导率）容易陷入误区。实际应用中，电流等级、操作频率、环境温度和成本预算四个维度共同决定了铁芯的动态适配性。例如，高操作频率场景下，叠片式硅钢铁芯的涡流损耗优势会显著优于实心纯铁结构，而潮湿环境中软磁合金的耐腐蚀特性则成为关键考量。

建立选型决策树时需注意以下场景分流逻辑：

• 电流等级：大电流负载优先考虑高饱和磁感材料（如DT4纯铁），避免磁饱和导致的吸合失效
• 操作频率：频繁启停场景选用低矫顽力的硅钢片，减少磁滞损耗带来的温升
• 环境温度：高温工况下需关注材料的居里温度点，1J79等软磁合金在温度稳定性上表现更优
• 成本预算：批量采购可考虑定制化叠片铁芯，而维修替换场景适合标准化继电器铁芯

当交流接触器需要兼容直流控制时，直流接触器铁芯的磁保持特性可能成为替代方案。这类铁芯通常采用永磁辅助结构，在断电时能维持吸合状态，但需注意其动态响应速度较慢的特性是否满足快速切断需求。

选型结果会直接影响配套组件的匹配要求：高磁导率铁芯需要配合低电阻率线圈以避免过热，而紧凑型铁芯结构则对灭弧系统的散热设计提出更高要求。建议在最终确认前，用实际负载测试验证电磁吸力与反力弹簧的匹配度。

四、为什么单独升级铁芯可能导致系统失衡？

交流接触器铁芯的电磁性能升级后，若未同步调整配套组件，可能引发吸合不牢、触点烧蚀等连锁问题。电磁吸力与反力弹簧的匹配尤为关键：吸力过强会加速机械磨损，过弱则导致触点接触不良。

实际调试时需验证三项关键指标：闭合时的触点压力、分断时的电弧持续时间以及铁芯剩磁对释放时间的影响。若发现触点弹跳异常或线圈温升明显，往往需要重新匹配弹簧压力或更换更高规格的线圈。

灭弧系统与铁芯动态响应也需协同优化。高频操作的场景中，叠片式铁芯产生的涡流可能干扰灭弧室磁场分布，此时应优先选用带磁吹装置的矿用真空接触器灭弧罩。而对于潮湿环境，则需检查防护罩的密封性，避免铁芯表面氧化影响磁导率。

安装环节最易被忽视的是铁芯与导轨的共振问题。当接触器操作频率接近机械固有频率时，C45安装导轨的减震设计能有效降低噪音并延长触点寿命。调试阶段建议使用接触器调试工具监测吸合电压曲线，确保铁芯工作在最佳磁化区间。

五、参数合格的铁芯为何实际寿命偏短？

磁极面氧化是铁芯性能衰减的主因之一。长期运行后，电工纯铁芯表面易形成非磁性氧化层，表现为启动时吸合延迟或运行中异常振动。预防性维护时可用磁性材料检测仪测量剩磁强度，当磁导率下降超过初始值15%时应考虑抛光处理或更换。

以下三种情况会加速铁芯老化：

• 频繁点动操作导致磁畴结构不可逆变化
• 环境粉尘附着在磁极面形成气隙
• 线圈绝缘漆劣化引发局部过热

建议每季度检查铁芯工作面光洁度，配合电工绝缘手套清除积碳。对于冶金等重污染场景，可在铁芯防锈油干燥后加装RMM2塑料接触器外壳。

替换旧铁芯时需注意历史数据对比。若新铁芯采用不同硅钢片取向，即使静态参数相同，也可能因涡流损耗差异导致线圈温升曲线变化。保留原始BH测试数据有助于快速定位这类隐蔽问题。

选择交流接触器铁芯本质是平衡电磁性能、机械寿命与系统兼容性的过程。先根据电流等级和操作频率锁定核心参数，再通过配套组件验证动态匹配性，最后结合环境因素制定维护方案。供应商评估时重点关注其能否提供完整的磁特性曲线和协同设计案例，而非孤立的产品规格书。
