为什么某些工业场景非陶瓷基板不可？

当半导体封装需要承受高频电流或极端温度时，普通电路板容易失效，而陶瓷基板凭借其独特的导热和绝缘性能成为不可替代的选择。

一、为什么陶瓷基板的物理特性让它无法被替代？

陶瓷基板的核心优势来自材料本身的三大特性：

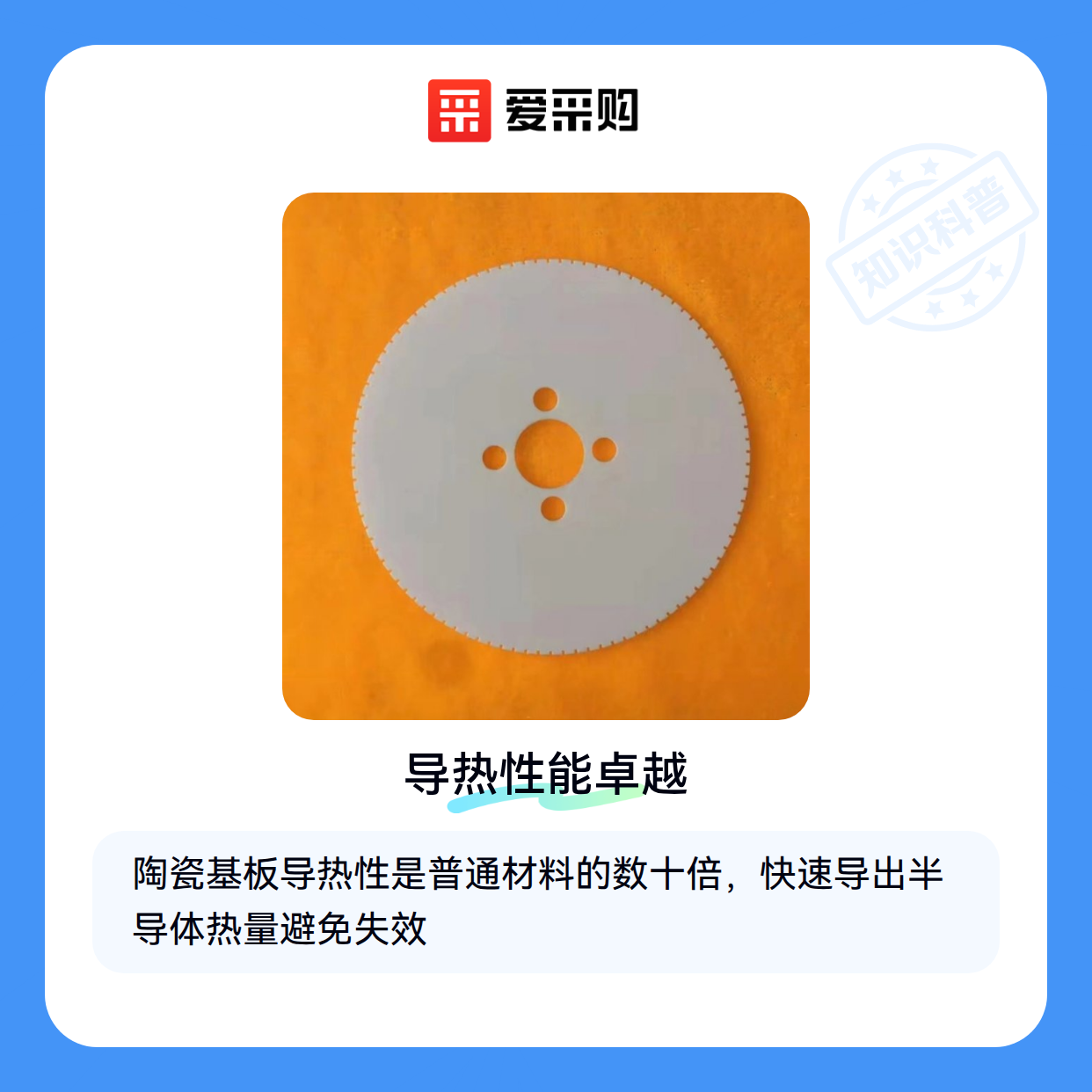

• 导热性：氧化铝陶瓷的导热系数是普通FR4材料的数十倍，能快速导出半导体器件产生的热量
• 绝缘性：介电损耗极低，适合高频电路信号传输
• 耐温性：可长期工作在600℃以上，远高于有机基板的极限

这些特性组合决定了陶瓷基板在功率器件封装中的不可替代性。比如IGBT模块工作时芯片温度可能瞬间突破200℃，普通环氧树脂基板会出现分层变形，而氧化铝陶瓷基板能保持稳定形态。

但要注意，不同配方的陶瓷材料性能差异明显。比如氮化铝的导热性是氧化铝的7倍，但成本更高；96%氧化铝陶瓷比75%氧化铝的机械强度提升约30%。选择时需要根据实际散热需求和预算权衡。

二、陶瓷基板在哪些工业场景中不可替代？

陶瓷基板的高导热性和绝缘性使其在半导体封装中成为关键材料。实际使用中，半导体器件产生的热量需要快速导出，而陶瓷基板能有效避免热量积聚导致的性能下降。相比之下，普通PCB电路板在高温下容易变形，长期运行可靠性明显不足。

在高频电路应用中，陶瓷基板的低介电损耗和稳定的介电常数至关重要。高频信号传输对基板材料的电磁性能极为敏感，陶瓷基板能减少信号衰减和干扰，这是金属基板或柔性电路板难以达到的效果。

在高温环境下，如某些工业炉或电力电子设备中，陶瓷基板的耐高温性能使其成为少数可行的选择。实际运行中，高温会导致大多数有机基板材料迅速老化，而氧化铝陶瓷基板或氮化铝陶瓷基板能保持结构稳定性和电气性能。

这些场景的共同特点是要求材料在极端条件下仍能保持性能稳定。如果工况涉及高温、高频或高功率密度，陶瓷基板往往是唯一能满足所有要求的解决方案。

三、陶瓷基板与替代材料如何选择？

在需要兼顾轻量化和耐腐蚀的场景中，导电碳纤维PEEK等复合材料可能更合适。这类材料重量更轻，适合移动设备或航空航天应用，但在导热性能上明显逊于陶瓷基板。

对于普通电子封装，成本更低的电子封装材料可能是合理选择。但当工作温度超过一定范围，或需要长期稳定运行时，陶瓷基板的长期可靠性优势就会显现出来。

高频电路设计时，需要在陶瓷基板和高频铜基板之间权衡。铜基板加工更方便，成本更低，但在高频下的信号完整性不如陶瓷基板稳定，特别是对于毫米波等极高频率应用。

选择的关键在于明确应用场景的核心需求：是更看重成本、加工便利性，还是极端条件下的性能稳定性。陶瓷基板的优势领域正是那些对材料性能要求严苛的工业场景。

四、陶瓷基板的加工和配套如何影响最终性能？

陶瓷基板的性能不仅取决于材料本身，加工工艺和配套设备同样关键。例如，DPC陶瓷基板镀膜的质量直接影响其导热和绝缘性能，而氧化铝陶瓷镀膜基板的表面处理则决定了其在高温环境下的稳定性。 实际使用中，陶瓷基板切割和抛光的精度会显著影响其在高频电路中的信号传输效果。若切割边缘不平整，可能导致信号损耗或局部过热。

配套设备的选择同样重要：

• 陶瓷基板切割机需要保证切割精度和边缘光洁度，避免微裂纹影响长期可靠性
• 防震包装箱和EPE珍珠棉内衬能有效保护脆性基板在运输中不受损
• 实验室恒温焊台和防爆静电消除器是确保焊接质量的基础条件

长期使用后，陶瓷基板的维护往往容易被忽视。无尘工作环境和专用陶瓷基板清洗剂能防止污染物积累导致的性能下降，而阻燃导热硅胶等填充材料的老化情况也需要定期检查。

五、如何根据具体工况选择最适合的陶瓷基板方案？

选择陶瓷基板时，不能孤立看待基板本身，需要将加工、配套和使用环境作为整体系统评估：

1. 高频电路优先考虑氮化铝激光切割基板，确保信号完整性
2. 高温环境需要关注真空镀膜陶瓷基板的耐温等级
3. 震动工况下要搭配铝合金防震运输箱和加厚泡沫防护

实际采购中常见误区是只比较基板单价，忽略后续加工和维护成本。例如IGBT陶瓷基板若选用不当镀膜工艺，可能需要在运行后追加导热填充硅胶来弥补性能缺陷，反而增加总体成本。

最终决策应回归到具体场景的核心需求：当工况对导热性、绝缘性和耐高温性要求严格时，陶瓷基板配套体系的完整度比单一参数更重要。这也是某些工业场景非陶瓷基板不可的根本原因。
