硅片选型避坑指南：为什么参数达标仍可能用错？

选购硅片时，即使参数表上的指标全部达标，实际应用中仍可能遇到性能不符预期的问题——这往往是选型逻辑与真实需求错位导致的。本文将帮你梳理硅片选型的核心判断维度，避开‘参数陷阱’。

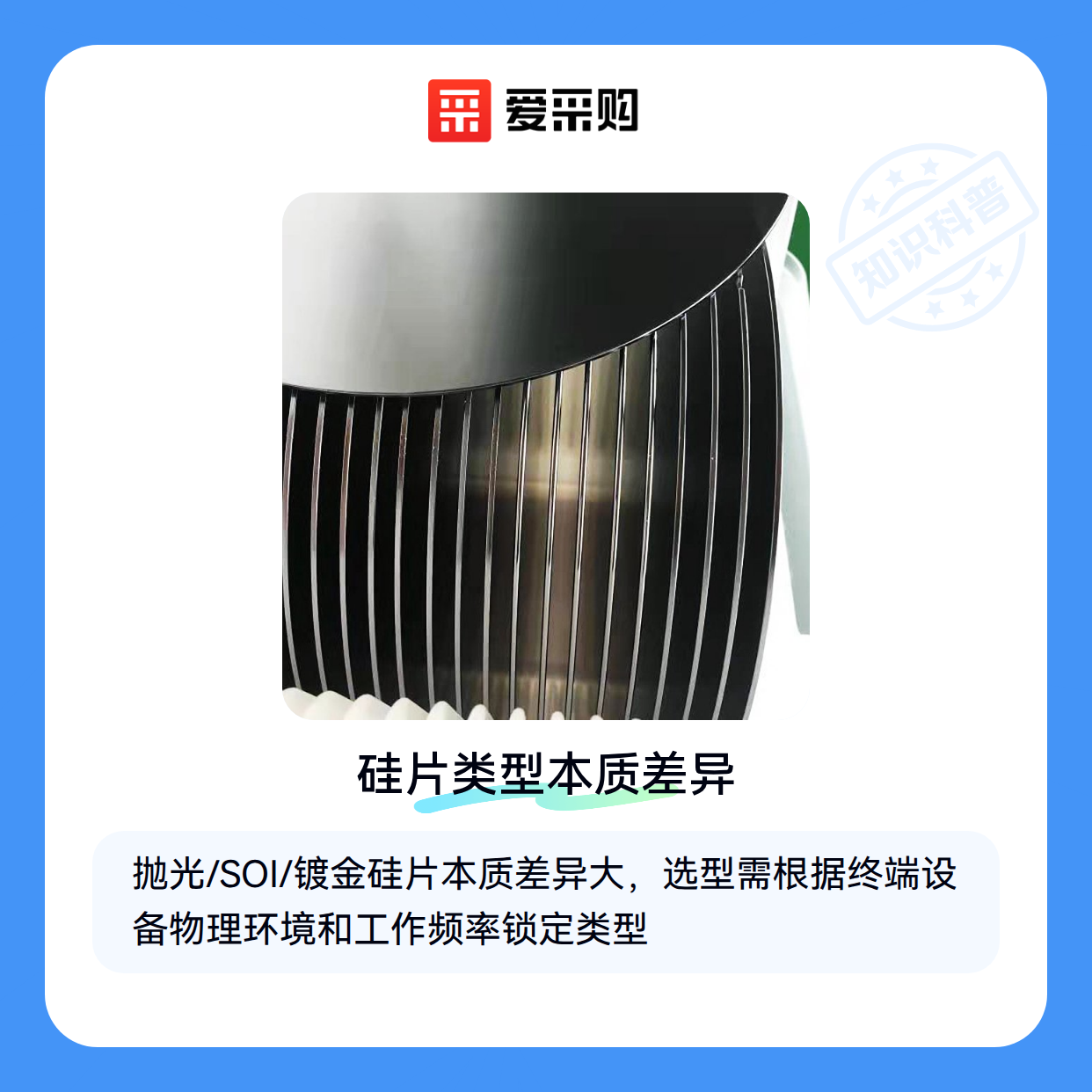

一、抛光/SOI/镀金硅片的本质差异是什么？

硅片的基础分类决定了其核心功能边界，仅对比厚度或电阻率等通用参数会忽略关键场景适配性：

• 抛光硅片：表面平整度直接影响光刻精度，但高温环境下可能发生翘曲
• SOI硅片：绝缘层能有效降低寄生电容，却对蚀刻工艺提出更高要求
• 镀金硅片：电极接触性能优异，但不适合高频信号传输场景

这些差异源于材料结构和工艺路线的本质区别，需要优先根据终端设备的物理环境和工作频率锁定硅片类型。

二、为什么参数达标仍可能用错？

参数表上的标准测试条件与实际工况的差异，是硅片‘隐形不适配’的主要原因。例如抛光硅片的电阻率指标通常在室温下测得，但功率器件工作时的高温环境会显著改变载流子迁移率。

更隐蔽的风险来自配套工艺的连锁反应：同一批SOI硅片在不同厂家的蚀刻液中，绝缘层剥离速率可能相差明显，导致最终器件参数偏离设计值。

此时需要逆向思考——先明确设备对硅片的关键诉求是机械强度、热稳定性还是信号完整性，再反推参数测试条件是否覆盖真实使用场景。

三、半导体与太阳能应用，硅片选型有哪些关键差异？

当标准硅片参数达标却仍不适用时，往往源于对应用场景的误判。半导体与太阳能领域对硅片的核心需求存在本质差异：

• 半导体硅片要求极高的晶体完整性和表面平整度，微米级缺陷可能导致芯片良率下降
• 太阳能硅片更关注光电转换效率和成本控制，允许存在更多晶体缺陷但需保证大面积均匀性
• 半导体工艺通常需要抛光片或外延片，而太阳能电池片多用绒面或纹理化表面增强光吸收

对于高频、高压等特殊半导体应用，砷化镓晶圆可能比传统硅片更具优势。其电子迁移率更高且耐高温性能更好，尤其适合功率放大器和射频器件。但需注意砷化镓材料的脆性更强，在切割和封装环节需要特殊工艺支持。

在最终选型决策时，建议先锁定三个维度：

1. 终端产品的性能阈值（如半导体器件的漏电流要求）
2. 生产工艺的兼容性（如高温工艺对衬底热稳定性的需求）
3. 全生命周期成本（包括后续加工难易度和废品率） 这能避免陷入单纯比较基础参数的误区，自然过渡到配套设备匹配性的考量。

四、为什么主设备到位后，配套体系仍可能拖后腿？

硅片采购决策的隐性成本往往藏在配套环节。即使主设备参数完全匹配，若忽略分选、抛光、存储等配套体系的协同性，仍会导致良品率下降或产线中断。

• 分选环节：硅片分选机的精度直接影响后续工艺稳定性，手动分选易造成边缘损伤
• 抛光环节：研磨液配方与硅片材质不匹配会导致表面微裂纹
• 存储环节：普通防静电包装无法满足高纯度硅片的长期存放要求

以分选环节为例，自动分选机不仅能提升效率，其真空操作手臂和可配置模块还能适应不同尺寸硅片，避免人工搬运导致的隐裂问题。但需注意分选机与主产线的接口兼容性，特氟龙传送带等细节配置往往决定设备能否无缝衔接。

配套体系的搭建需要逆向思考：先明确最终产品的品质要求，再倒推每个环节的配套标准。例如半导体级硅片对洁净度要求极高，就需要从分选机材质到包装盒防静电性能形成闭环管控。

五、那些容易被忽视的硅片操作雷区

光刻胶去除剂的选用典型体现了‘小耗材决定大成败’的行业经验。劣质去除剂残留会腐蚀硅片表面，而过度追求去胶速度又可能损伤微电路结构。建议根据光刻胶类型选择专配溶液，并严格控制处理温度和时间。

存储环节需特别注意环境湿度突变引发的氧化问题。即使使用防静电晶舟盒，也应避免频繁开闭柜门导致温湿度波动。对于需要长期存储的硅片，建议在干燥箱内放置湿度指示卡定期监测。

搬运过程中的隐形风险最易被低估：

1. 使用专用晶圆镊子时，需保持与硅片边缘的15度夹角
2. 叠放运输必须配合硅片堆叠吸塑盒的防震设计
3. 清洁无尘擦拭布应单向擦拭，避免颗粒二次污染 这些细节操作规范往往比设备本身更能保障最终良率。

硅片选型本质是系统工程，需要将参数指标、配套设备、操作规范纳入统一决策框架。从分选机精度到光刻胶去除剂配方的每个环节，都应服务于最终应用场景的核心需求。建议采购者用‘场景-风险-管控’的三维模型重新审视现有供应链，这比单纯比较主设备参数更能规避潜在风险。
