气浮直线台选型难题：高精度和大行程真的不可兼得吗？

面对气浮直线台选型时，你是否也在高精度和大行程之间难以抉择？本文将帮你理清核心参数间的取舍逻辑，找到最适合你应用场景的平衡点。

一、为什么气浮技术能突破传统直线台的精度极限？

气浮直线台的核心优势在于其非接触式运动方式。与传统滚珠导轨不同，压缩空气形成的气膜彻底消除了机械摩擦，这使得它在微米甚至纳米级定位场景中具有不可替代性。

这种独特的工作原理带来三个关键特性：

• 零反向间隙：避免传统传动机构常见的空程误差
• 无振动传递：气膜能有效吸收高频振动
• 超平滑运动：理论上仅受限于控制系统的分辨率

但要注意，不同气浮技术实现方式对实际性能影响显著。例如采用直线电机驱动的气浮直线台在动态响应上更具优势，而某些特殊气浮轴承设计则可能在抗冲击能力上表现更突出。

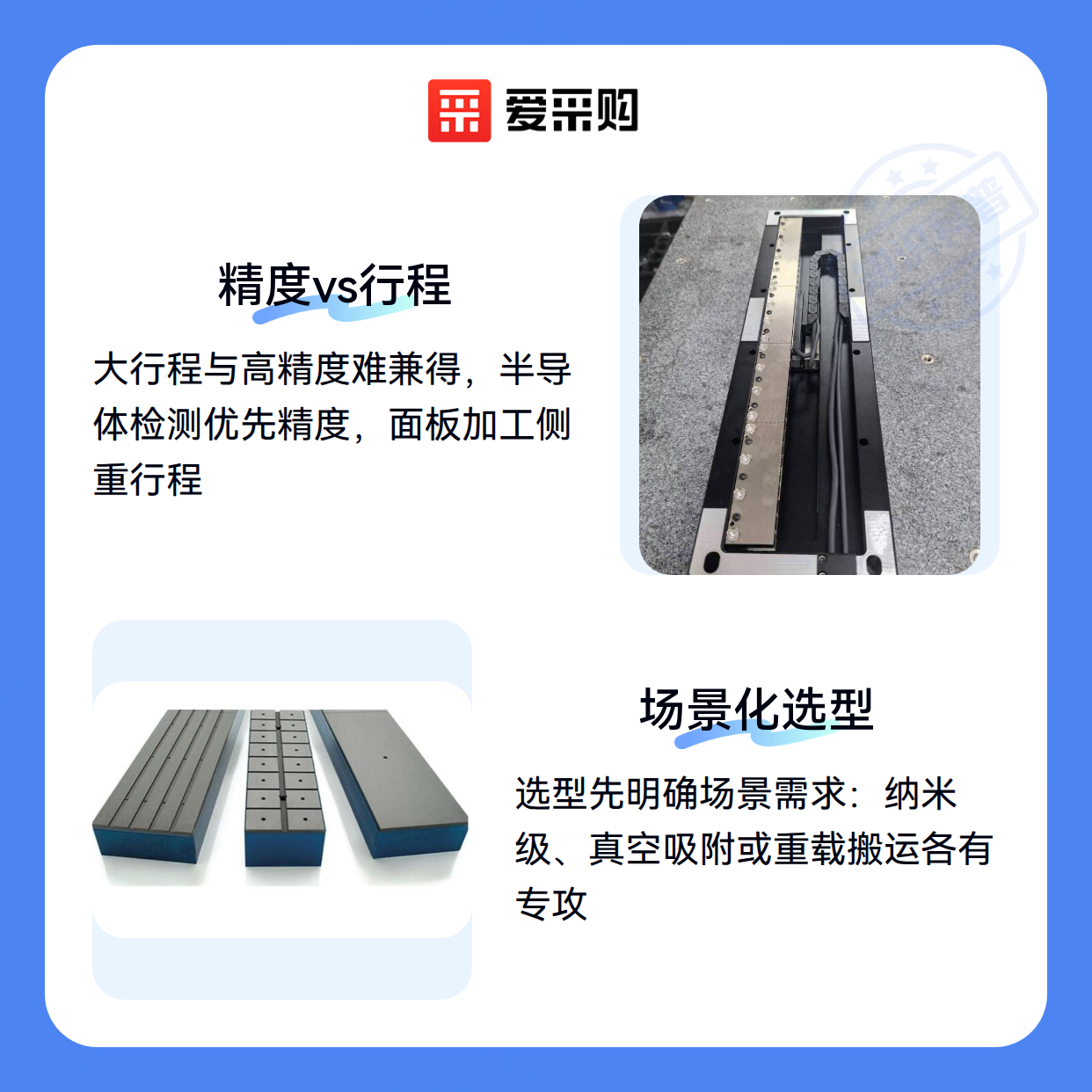

二、如何根据实际需求权衡精度与行程的关系？

在气浮直线台的选型中，精度和行程往往存在微妙的互斥关系。追求纳米级定位时，通常需要牺牲部分行程长度；而大行程设计又可能引入更多的气流扰动和结构变形。

关键是要明确你的核心需求优先级：

• 半导体检测等场景应优先保证亚微米级重复定位精度
• 大面积面板加工则需重点考虑行程覆盖能力
• 精密测量应用可能需要折中选择中等行程的高稳定性方案

值得注意的是，某些采用特殊补偿算法的直线电机气浮台能在一定程度上缓解这种矛盾，但这通常意味着更高的系统复杂性和成本投入。

三、如何根据应用场景选择气浮直线台的子类型？

气浮直线台的核心参数看似相近，但不同子类型的设计侧重点差异显著。选型时需优先明确实际工艺对精度、行程和环境的硬性要求，而非简单比较参数表数据。

• 纳米级气浮台：适合光学检测、半导体加工等对亚微米级重复定位精度有严苛要求的场景，其气浮轴承结构和材料刚度经过特殊优化
• 大行程气浮平台：更适合显示屏检测、大型工件加工等需要跨工位连续运动的场合，通过多段拼接或特殊导轨设计实现长距离稳定运动
• 真空吸附气浮台：解决晶圆、玻璃等非磁性材料的无损固定问题，但需匹配真空系统接口
• 重载气浮搬运平台：针对重型工件搬运场景，牺牲部分精度换取更高的负载能力和抗冲击性

常见误区是将普通气浮平台预算用于解决特种需求。例如用标准型处理真空环境下的晶圆搬运，既达不到真空密封要求，又因额外改造推高总成本。实际选型时应预留20%性能余量应对工况波动，但避免为冗余参数买单。

配套接口常被忽视却直接影响系统兼容性。若选配真空吸附型，需提前确认真空泵接口规格；选择大行程平台时，则要评估地基承重和压缩空气管路布局。这些隐性成本往往在采购后期才暴露。

四、为什么主机达标后系统精度仍可能不达标？

气浮直线台的主机性能只是系统精度的基础条件，实际运动控制效果往往受配套设备制约。常见误区是仅关注平台本身的重复定位精度，却忽略了光栅尺分辨率、伺服电机响应速度等关键配套组件的匹配度。

当运动控制器与气浮台的动态特性不匹配时，会出现指令延迟或过冲现象，导致实际轨迹偏离设计路径。此时即便平台本身的刚性再好，系统整体精度也会大打折扣。

配套选择需要重点平衡三个维度：

• 测量反馈系统：光栅尺分辨率应比目标精度高一个数量级，且需考虑热膨胀系数与环境防尘
• 驱动系统：伺服电机扭矩余量要能覆盖加速度突变需求，避免低速爬行现象
• 减震基础：车间振动传导会抵消气浮优势，专用减震垫能有效隔离5Hz以上振动

系统集成后的调试同样关键。建议先用激光干涉仪检测全行程动态误差，再通过控制器参数补偿非线性区段。若涉及多轴联动，还需验证各轴响应时间的一致性。

五、压缩空气品质如何影响长期使用成本？

气浮轴承对压缩空气的洁净度和稳定性要求常被低估。含水含油超标的气源会逐渐堵塞微米级节流孔，导致平台漂浮高度不均匀。更隐蔽的风险是：油雾在气膜间隙碳化后会永久性损伤导轨表面。

经验表明，未经处理的工厂气源会使气浮台维护周期缩短，且故障往往发生在高负载运行时。

建议建立三级防护体系：

1. 前端配置冷冻式干燥机降低露点
2. 中间级加装0.01μm精密过滤器
3. 终端使用压力调节阀稳定供气压力

日常点检时，可用白布测试排气口洁净度，若出现油渍应立即排查气路。

专用支架的选择同样影响维护便利性。带调平功能的支架能避免平台因地基沉降产生附加应力，开放式结构则便于定期清洁气浮轴承组。对于需要频繁更换工装的场景，还应考虑支架的刚性衰减周期。

气浮直线台的选型本质是系统工程的平衡。从核心参数到配套组件，从初始采购到全生命周期管理，每个环节都需要基于实际工艺需求做取舍。建议先用减震垫等基础件控制环境变量，再通过光栅尺和控制器优化运动性能，最后用气源处理方案保障长期稳定性——这种分层推进的思路，往往比单纯追求主机参数更能实现价值最大化。
