选无源晶振就像给电路找心跳——频率稳不准、负载对不对，直接决定整个系统的可靠性。老工程师们常说的"差之毫厘谬以千里"，在这颗小元件上体现得最明显。
无源晶振选购时，老工程师最看重的几个点
2小时前一、为什么无源晶振在电子设计中如此关键？
当你拆开任何带计时或通信功能的设备，

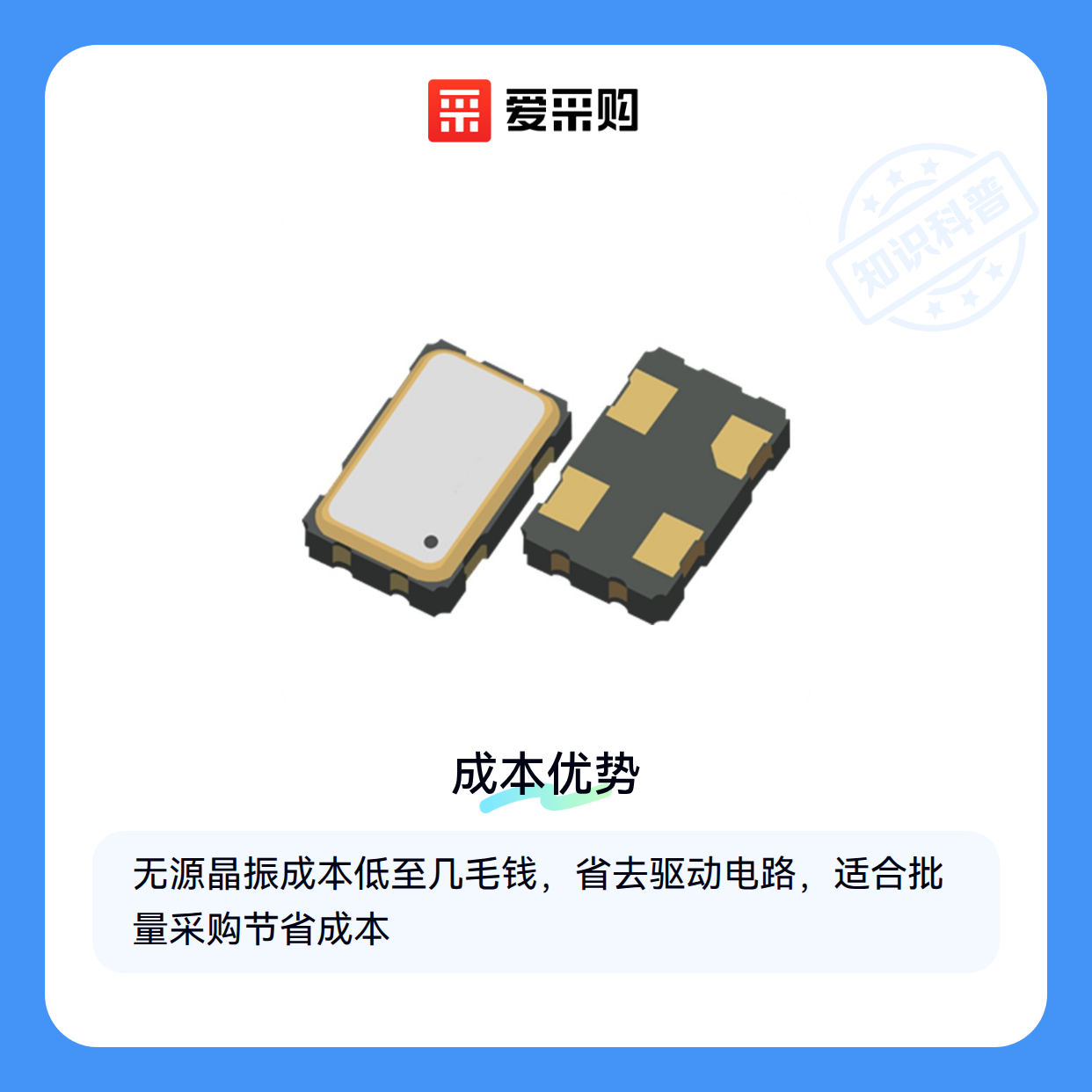

- 成本优势：省去驱动电路，批量采购时单颗价格能低至几毛钱
- 空间友好：像
SMD3225 无源晶振 这类贴片封装，厚度不足1mm - 灵活适配：通过调整外部
晶振负载电容 即可微调频率
但便宜不等于低端——高端
二、无源晶振的核心参数如何影响你的电路设计？
老工程师看参数从不过度追求极限，而是找"够用且可靠"的平衡点。这几个参数最值得关注：
- 频率稳定度：普通消费电子±20ppm够用，但基站设备可能需要±2ppm
- **等效串联电阻(ESR)**：数值越高起振越困难，55Ω是常见门槛值
- 老化率：年漂移超过±3ppm的型号慎用于长期守时设备
比如实时时钟(RTC)模块常用
三、不同应用场景下，如何选择最合适的无源晶振？
按工作环境选：
- 工业现场：优先-40℃~85℃宽温型号，注意避开70kΩ以上高ESR产品
- 穿戴设备：考虑
SMD2016 4脚晶振 等超薄封装，但需测试机械强度 - 高频通信：38.4MHz等频点建议选8pF低负载电容版本
按成本敏感度选：
- 消费电子：±20ppm陶瓷晶振足够应对大多数场景
- 汽车电子：必须验证-40℃冷启动时的起振特性
- 替代方案：当温度变化剧烈时，
温补晶振 比盲目提升无源晶振等级更经济
四、确保无源晶振性能，这些配套设备不可少
采购晶振只是开始，真正用好它还需要：
- 频率验证：
晶振频率计 能发现批次差异，建议抽检5%以上 - 阻抗匹配：准备多种规格的
晶振匹配电阻 ，调试时微调反馈强度 - 电路保护：在振荡电路电源端加装磁珠，抑制高频干扰
实验室里常见这种情况：同一批晶振在不同电路板上表现差异巨大，往往是配套没跟上。
五、无源晶振安装和维护中的常见误区
焊坏三颗晶振才明白的经验：
- 焊接温度：建议260℃以内持续不超过3秒，热风枪要避开陶瓷封装体
- 清洗风险：使用
晶振清洗剂 时确认不含腐蚀性卤素成分 - 机械应力：PCB板弯折超过0.5%可能导致内部晶片断裂
有个容易忽视的细节：带金属壳的封装焊接后，如果听到轻微"咔嗒"声，可能是热应力导致的结构变形。
选型本质是权衡——在频率精度、环境适应性和成本之间找到最佳结合点。当你在
