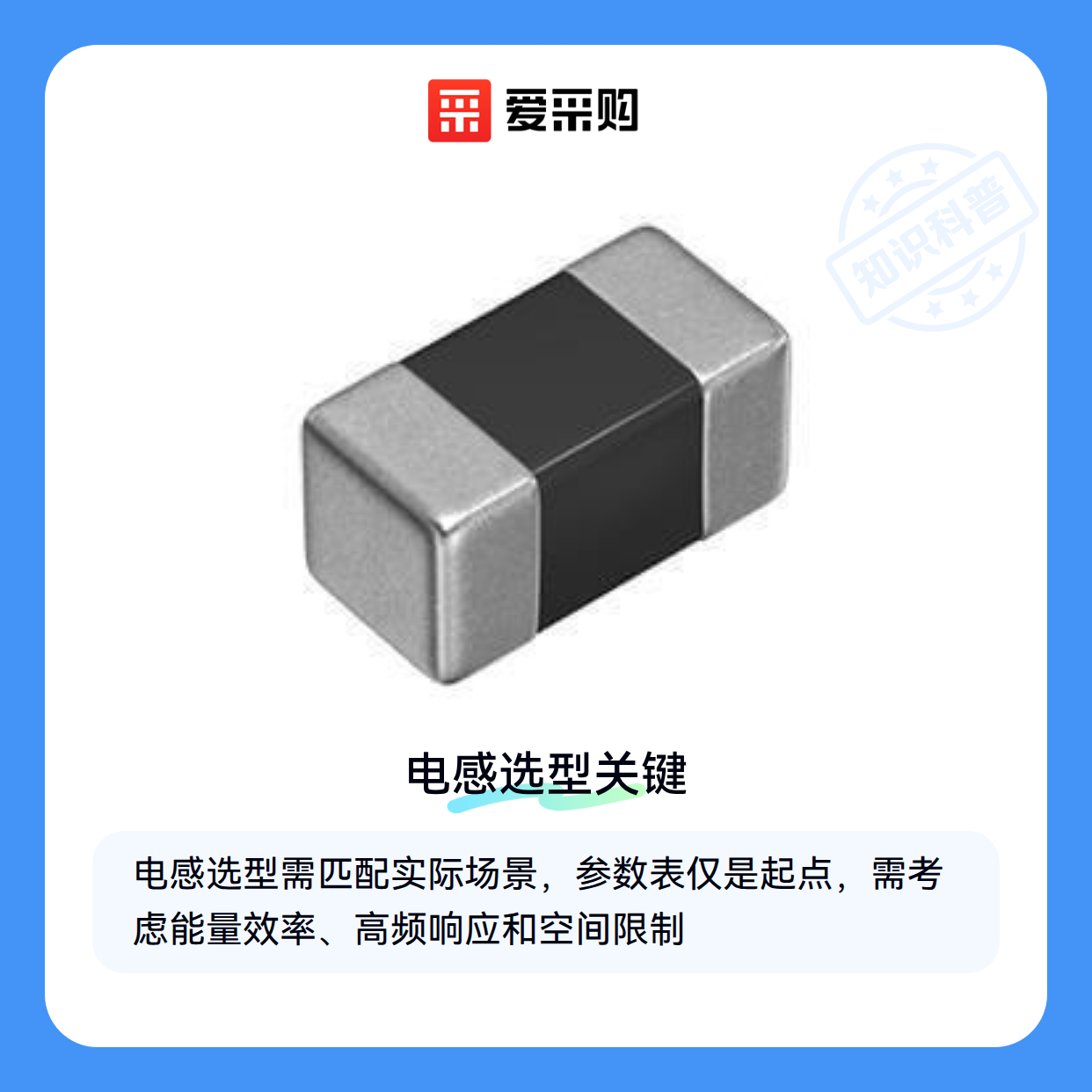

选电感就像给电路系统挑选"心脏起搏器"，参数表上的数字只是起点，真正的考验在于如何匹配实际应用场景的严苛需求。这里有几款在工业场景中验证过的典型配置：
电感选型逻辑：从参数表到实际应用的跨越
2小时前一、为什么电感选型会影响整个电路设计？
当电路中的电流开始"呼吸"——也就是频繁开关时，
- 能量吞吐效率：功率电感如
功率电感 2.2uH 需要平衡储能密度与热损耗，直流电阻过大会直接导致能量以热量形式浪费 - 高频响应特性：开关频率超过100kHz时，传统绕线电感可能因分布电容产生谐振，此时
高频电感 的磁芯材料和绕线工艺就变得关键 - 空间妥协陷阱：盲目追求小型化可能牺牲电流承载能力，像某些
定制空心电感 虽然体积小，但需要额外考虑电磁干扰屏蔽
这些参数相互制约的复杂关系，往往在电路调试阶段才会暴露出来。🛠️ 核心矛盾在于：电感参数不是独立存在，必须放在完整电路系统中评估
二、算力电感与传统电感的核心差异在哪里？
高密度计算场景对电感提出了三重挑战：快速瞬态响应、低纹波噪声、高能量密度。对比普通功率电感时会发现几个关键分水岭：
- 磁芯材料进化：锰锌铁氧体磁环在
铁氧体磁环电感 中的应用，使得高频下的磁损降低了一个数量级 - 结构创新：扁平线绕组和分层设计让
共模电感 能同时抑制差模和共模干扰，这是传统绕法难以实现的 - 热管理设计：2.2uH档位的
功率电感 2.2uH 开始采用底部散热焊盘，将温升控制在更安全范围内
实际测试表明，在100A/μs的瞬态电流变化下，优质算力电感的电压跌落可比普通型号减少40%以上。🔍 本质区别在于：算力电感是为极端动态工况设计的特种部队
三、四种典型场景下的电感匹配方案
根据负载特性和空间限制，主流选择方向其实很清晰：
高密度电源模块
优先考虑贴片电感 的自动化贴装优势，LVS303010系列通过优化绕线间距，在3mm尺寸内实现2A持续电流变频器输出滤波
磁环电感 的双线并绕结构特别适合抑制高频共模噪声，1264型号的400μH电感量能有效平滑PWM波形GPU供电电路
需要功率电感 2.2uH 这样的快响应型号，饱和电流至少预留30%余量应对瞬时峰值通信设备电源
选择磁珠 与电容器 组合方案，利用铁氧体材料的频率特性吸收特定频段干扰
每种方案都需要在电感量、电流能力、体积之间找到平衡点。💡 黄金法则是：先确定最严苛的工况参数，再反向推导电感规格
四、容易被忽视的测试与安装配套
采购完主器件只是开始，这些配套环节经常成为后期瓶颈：
参数验证工具
简单的LCR表已不能满足需求，专业级电感测试仪 要能施加直流偏置电流，模拟真实工作条件磁芯适配
当现成电感不满足时，磁芯 的初始磁导率选择直接影响最终电感量精度，锰锌材料适合50kHz以上应用工艺控制
手工绕制电感线圈 时，张力控制不当会导致电感量漂移，建议用治具保证一致性
测试环节最容易犯的错误是用静态参数代替动态性能评估。⚠️ 关键提醒：电感在饱和区间的非线性特性，必须通过实际工况测试验证
五、如何避免安装过程中的性能损耗？
即使选了合适的型号，这些实操细节也会影响最终效果：
焊接热冲击
回流焊时，焊接设备 的温控曲线要避开铁氧体材料的居里温度点机械应力
大电流异形磁芯 安装时要避免结构胶溢出，否则可能改变磁路分布邻近效应
多个电感并列布置时，间距应大于元件高度的1.5倍，必要时用铜箔隔离
最隐蔽的风险是PCB布局不当导致的涡流损耗，这会使实测性能远低于标称值。🧰 经验值：电感周边5mm内避免布置大面积铜皮
从参数表到真实性能的跨越，本质是理解电磁能量在具体场景中的转换规则。重点关注
