买完编码器才发现，安装调试才是真正的挑战

买完编码器才发现，安装调试才是真正的挑战。作为工业自动化系统中的"感官神经"，编码器的选型只是第一步，真正影响设备稳定性的往往是后续的机械适配、信号处理和防护措施。

一、编码器在工业自动化中的核心作用常被低估

很多人以为编码器只是简单的位移传感器，实际上它直接决定了伺服反馈编码器的精度和响应速度。从机床定位到流水线同步，再到机器人关节控制，增量式编码器的脉冲信号就像设备的"心跳"，任何干扰都会导致系统失准。

• 精度传递者：将机械运动转换为电信号，误差控制在微米级
• 系统同步器：多轴联动时确保各单元动作时序一致
• 故障预警哨兵：通过信号异常提前发现机械磨损或负载变化

工业现场70%的运动控制问题，根源往往在编码器安装环节。🔍

二、为什么编码器的安装环境决定了性能上限

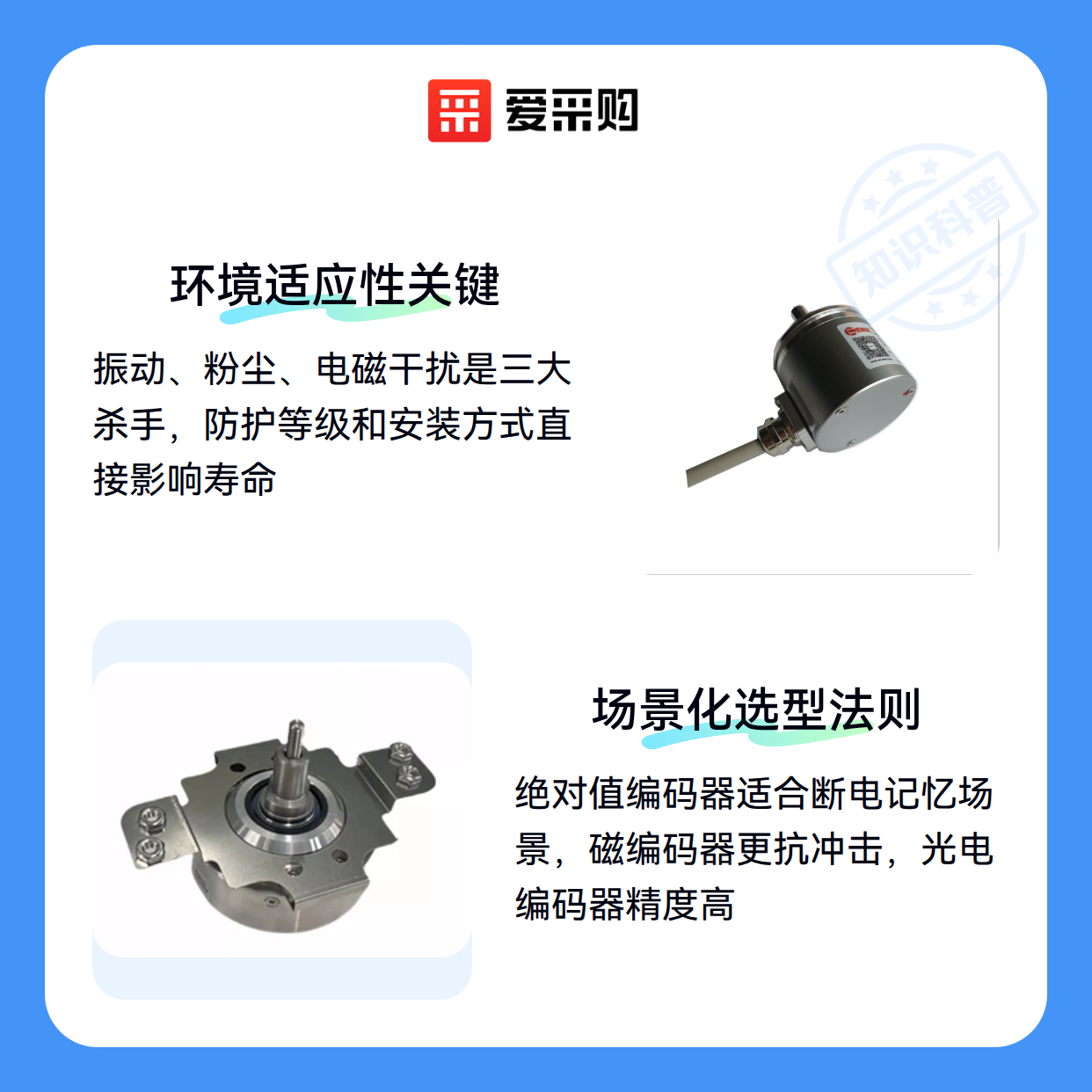

同样是旋转编码器，装在洁净车间和钢铁厂轧机旁的表现天差地别。振动、粉尘、电磁干扰这三大杀手，会让标称精度大打折扣。

• 振动场景：优先选择不锈钢外壳的线性编码器，避免内部光学组件偏移
• 粉尘环境：防护等级至少IP65，密封轴承防止磨粒侵入
• 电磁干扰：双绞屏蔽电缆+金属外壳接地，信号传输距离不超过30米

某包装机械案例显示，仅仅改用带阻尼结构的安装支架，编码器寿命就从6个月延长到3年。⚙️

三、根据运动控制需求选择编码器类型

不同场景需要匹配不同工作原理的编码器，这里有三条黄金法则：

• 需要断电记忆位置：选多圈绝对值编码器，省去每次开机回零步骤
• 高频往复运动：磁阻式或磁编码器更抗机械冲击
• 微米级定位：光电编码器配合细分电路，分辨率可达0.001°

对于运动控制器要求高的场合，建议优先考虑带BISS或SSI接口的型号，抗干扰能力比普通脉冲输出强3倍以上。🔧

四、容易被忽视的编码器周边组件

很多用户装完主设备才发现要补购配套件，这几个关键组件建议提前规划：

• 刚性连接：铝合金编码器支架要带减震胶垫，消除传动链间隙
• 柔性过渡：梅花型联轴器补偿轴向/径向偏差，保护编码器轴不受侧向力
• 信号增强：带隔离功能的信号转换器可延长传输距离至100米

特别注意：直接焊接编码器电缆会导致信号衰减，M12插头式连接才是工业级方案。📡

五、编码器安装调试中的常见失误与规避方法

我们整理了现场工程师最常踩的五个坑：

• 同心度偏差：安装时先用百分表校准，误差控制在0.1mm内
• 电缆未固定：使用带锁紧螺母的航空插头，避免振动导致接触不良
• 接地环路：信号线与动力线分开走线，共用接地极会产生干扰电压
• 润滑过度：油脂渗入轴承密封圈会污染光栅盘
• 参数未优化：电子齿轮比设置错误会导致实际移动距离与理论值偏差

调试时用示波器监测信号波形，出现毛刺说明存在干扰源。🛠️

选编码器就像配眼镜——参数再漂亮，戴着不舒服就是废品。从旋转编码器的机械适配到信号转换器的噪声抑制，每个环节都需要针对具体工况微调。记住：好的编码系统不是买来的，是调出来的。
