锌黄底漆涂装后起泡？你可能忽略了这3个关键点

当镀锌钢构件在沿海化工厂出现锈蚀穿孔时，往往不是材料本身的问题，而是底漆与腐蚀介质发生了电化学反应。锌黄底漆通过锌铬酸盐的钝化作用，能在金属表面形成致密保护层——但选错类型或施工不当反而会加速腐蚀。

一、为什么化工设备防腐非锌黄底漆不可？

在氯离子浓度高的环境中，普通防锈漆的屏障效应会迅速失效。锌黄颜料中的铬酸根离子能主动钝化金属表面，其防护逻辑与被动隔绝型底漆有本质差异：

• 阴极保护优先：锌粉作为牺牲阳极持续消耗，铬酸盐同步修复微观缺陷
• 双重成膜机制：环氧树脂提供物理屏障，锌铬酸盐构建化学钝化膜
• 基材适应性：对镀锌板、铝合金等难附着金属的结合力远超普通防腐底漆

目前船舶压载舱、石化管道等ISO 12944 C5-M级腐蚀环境，普遍采用含锌量30%以上的环氧锌黄底漆。这类产品通过划格法测试时，通常能达到最高附着力等级。

二、无机锌黄与环氧锌黄的耐候性差异从何而来？

两种主流技术路线在耐盐雾性能上呈现明显分化：

1. 无机锌黄底漆：硅酸乙酯水解后与锌粉反应成膜，耐温达400℃，但脆性大不适合振动部件
2. 环氧锌黄底漆：环氧树脂与聚酰胺固化剂交联成膜，抗冲击性强，但长期耐温不超过120℃

实验室数据表明，相同锌含量下，无机锌黄底漆的盐雾耐受时间更长，但实际施工中，醇酸锌黄底漆因更好的渗透性，在带锈基材上表现更优。这解释了为什么桥梁钢结构多用无机体系，而维修翻新项目倾向醇酸改性产品。

三、船舶压载舱该选哪种锌黄底漆？

不同介质环境需要匹配差异化的防腐方案：

• 原油储罐内壁：选用含锌量50%以上的锌黄环氧富锌漆，配套厚浆型环氧面漆
• 海水压载舱：无机硅酸锌底漆+环氧玻璃鳞片中间漆，避免阴极剥离
• 化工车间地坪：环氧锌黄底漆+聚氨酯面漆，平衡耐化学性与机械强度

对于镀锌檩条等薄壁构件，可考虑施工便捷的磷化底漆。这类产品通过乙烯基缩丁醛树脂与磷酸反应成膜，虽然防腐周期较短，但能解决锌层表面附着力难题。

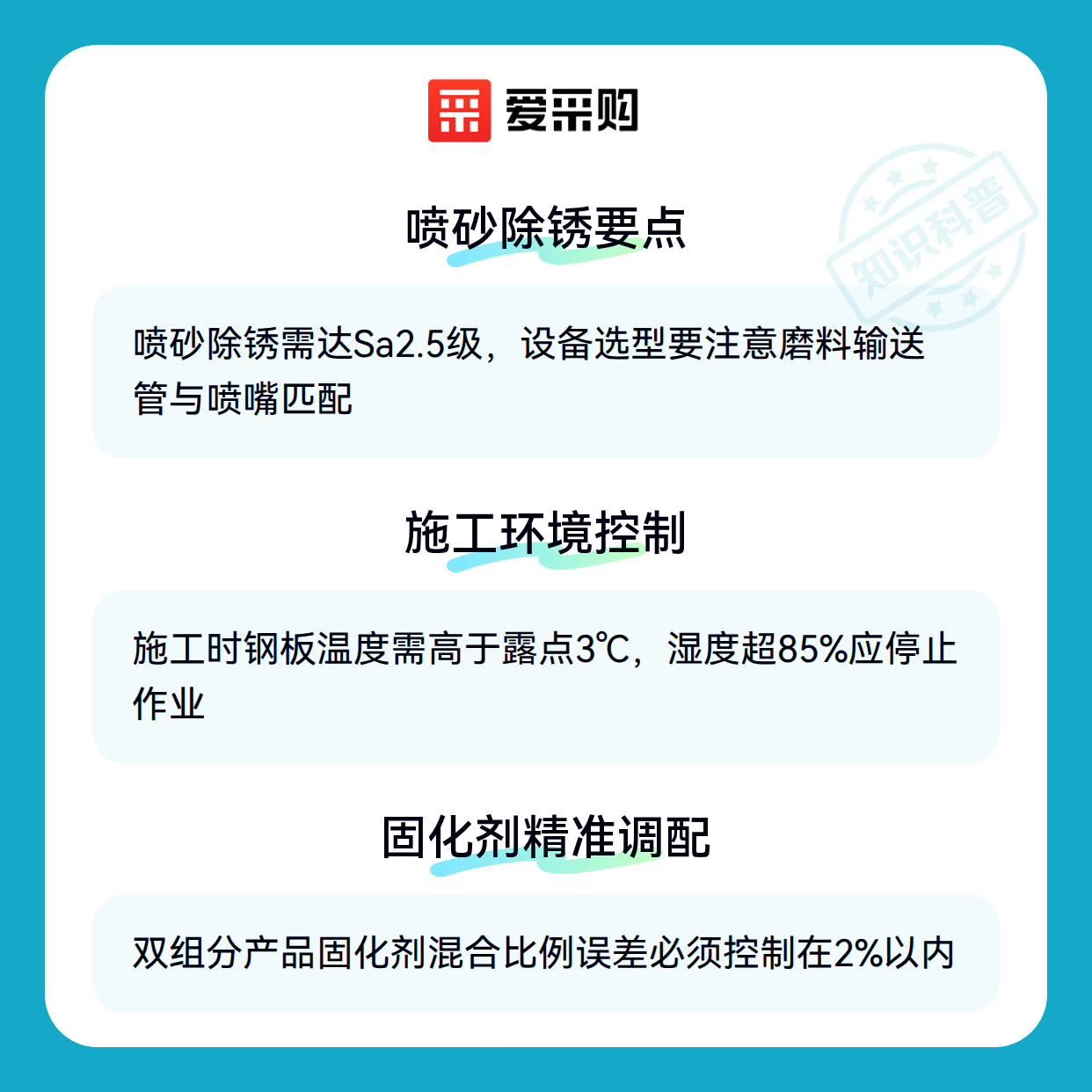

四、喷砂除锈不达标？这些设备组合才能满足Sa2.5

锌黄底漆要发挥最佳性能，前处理必须达到ISO 8501-1的Sa2.5级。常见问题往往出在设备选型：

• 干喷砂设备：0.6MPa以上工作压力，配合16#棕刚玉磨料
• 湿喷砂机组：适合敏感区域，需注意压缩空气脱水处理
• 真空回收系统：封闭式作业的关键，回收率需达90%以上

施工团队常忽略的是，喷砂设备的磨料输送管直径要与喷嘴匹配。过细的管道会造成磨料破碎，导致表面粗糙度不足。配套防护服应选择符合EN 13982标准的Type5级防尘服。

五、为什么专业施工队坚持在梅雨季做这步操作？

锌黄底漆的固化质量受环境参数影响显著，三个易被忽视的细节：

1. 露点管理：钢板温度必须高于露点3℃，湿度超过85%时应停止施工
2. 覆涂窗口：环氧锌黄底漆的覆涂间隔通常为16-24小时（25℃）
3. 稀释剂选择：冬季用快干型稀释剂，夏季用慢干型避免漆膜缺陷

对于双组分产品，固化剂的混合比例误差必须控制在2%以内。使用电动搅拌器后，还要用砂纸打磨搅拌桨残留的固化剂块，避免混入漆膜形成颗粒。

从盐雾试验到现场施工，金属底漆的选型本质是腐蚀介质与防护体系的匹配游戏。先明确氯离子浓度、pH值和温度波动范围，再倒推需要的锌含量与树脂类型，比盲目追求高参数更实际。
