图像尺寸测量仪采购时忽略这几点，精度损失可能超预期

精密制造中最容易被低估的成本，往往藏在尺寸测量的误差里——当你的产品公差要求控制在±5μm时，用错测量设备可能直接让废品率翻倍。这不是简单的设备升级问题，而是整个质量控制体系的重新校准。

一、为什么传统测量方式越来越跟不上精密制造需求？

当零件精度进入微米级，卡尺千分尺的接触式测量会暴露三个致命缺陷：

• 变形误差：测量力会导致薄壁件弹性变形，某汽车弹簧片企业曾因这个问题损失整批货
• 人为偏差：不同操作者的力度和读数习惯可能带来2-3μm差异
• 效率瓶颈：复杂轮廓需要多点采样时，手动测量耗时呈指数增长

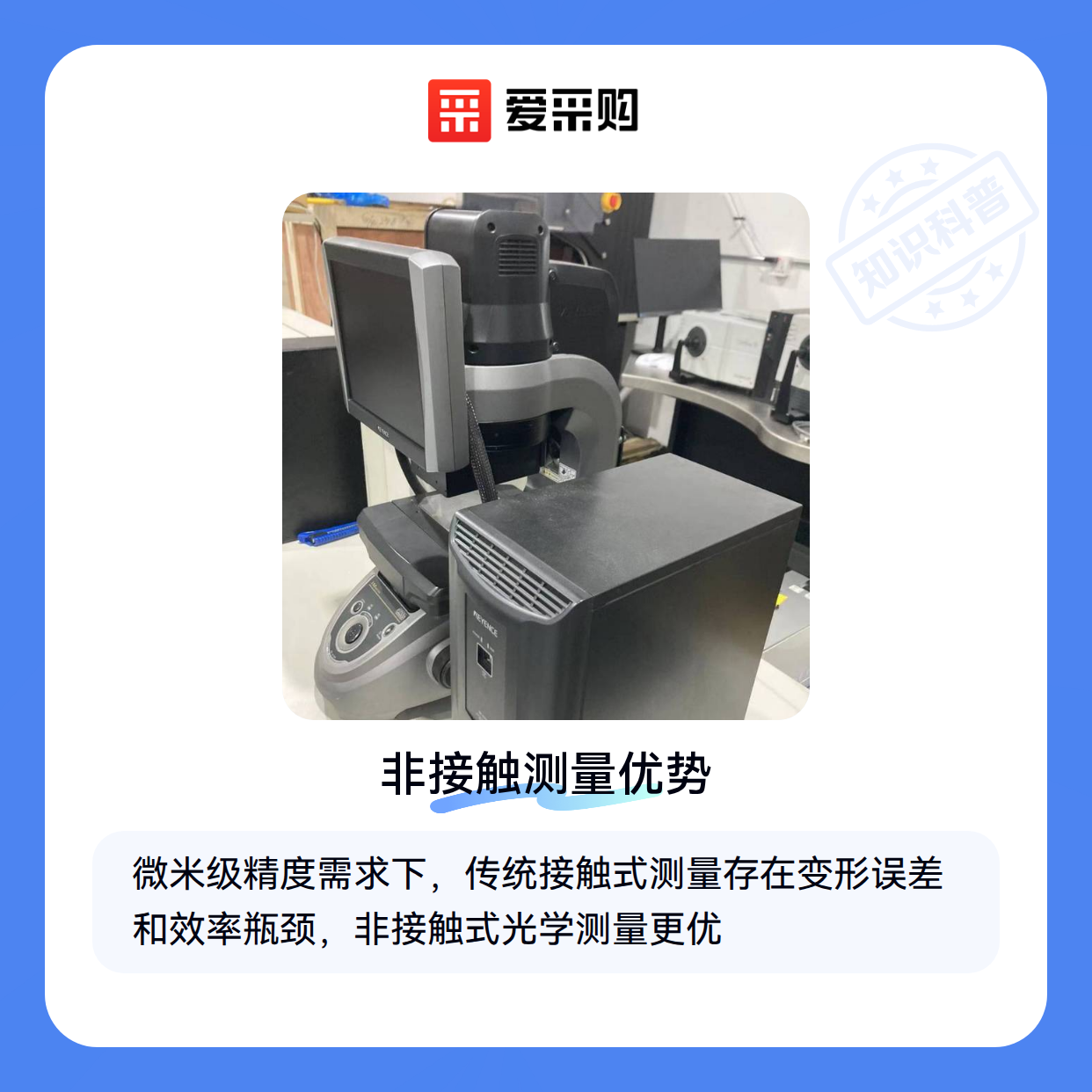

这正是光学影像测量仪崛起的原因。某手机中框供应商改用非接触测量后，不仅检测速度提升6倍，还发现了之前未被察觉的冲压模具磨损问题。对于平面类零件，二维尺寸测量仪通过大理石平台和连续变倍镜头，能实现亚微米级重复精度。

⚡ 结论：当你的产品公差带≤10μm时，就该认真考虑图像化测量方案了。

二、CCD成像和激光扫描究竟差在哪里？

两种主流技术路线各有胜负手：

• CCD尺寸测量仪 优势在性价比和适应性：

  • 适合大多数金属/塑料件的二维尺寸检测
  • 对表面粗糙度容忍度高（Ra1.6以上都能测）
  • 但遇到镜面反光件时容易产生光晕伪影

• 激光尺寸测量仪 擅长解决特殊场景：

  • 能穿透透明材料测量内部结构（如玻璃瓶壁厚）
  • 对高反光表面有更好的抗干扰能力
  • 不过设备价格通常是CCD方案的2-3倍

某医疗器械厂测量不锈钢手术钳时，就因CCD成像的镜面反射问题，不得不追加采购激光干涉测量模块。

⚡ 结论：先明确你的材料特性，再选择技术路线比直接看价格更重要。

三、测量金属反光件和透明件的设备能通用吗？

按材料特性分流选型能避开80%的坑：

1. 常规金属/塑料件
   • 首选带环形光源的高精度影像测量仪
   • 关键看大理石平台平整度和镜头变倍范围
   • 示例：汽车齿轮厂用这类设备控制齿形误差

2. 高反光/透明材料

   • 需要三坐标测量机或光谱共焦系统
   • 某手机玻璃盖板厂用这类方案测微裂纹
   • 注意环境温度波动要控制在±1℃内

3. 微观结构测量

   • 当特征尺寸＜0.1mm时，显微镜测量系统更合适
   • 电子连接器PIN针检测就属于这类场景

⚡ 结论：试图用一台设备通吃所有材料类型，最终成本往往比专机专用更高。

四、为什么说测量仪买回来只是开始花钱？

设备本身的精度会随时间衰减，必须建立维护体系：

• 校准体系：每季度要用校准块验证精度，某航天部件厂因忽略这点导致批量超差
• 软件升级：测量算法迭代后，旧版测量软件可能无法识别新缺陷模式
• 耗材更换：LED光源每年衰减约15%，不及时更换会影响成像对比度

⚡ 结论：预算至少留出设备价格的20%用于后续维护，否则三年后测量数据可能失真。

五、同样的设备为什么测量结果差3个μ？

环境控制和操作规范的影响超乎想象：

• 振动隔离：车间行车经过时，精密平台的振动可能带来1-2μm漂移
• 温度梯度：空调直吹测量区域会导致局部热变形
• 夹具选择：错误的测量夹具会造成工件微位移
  • 某轴承厂发现，改用真空吸附夹具后重复性提升40%

• 操作培训：
  • 清洁镜头要用专用拭镜纸
  • 每周检查工业相机的USB接口松动情况
  • 图像采集时关闭手机等电磁干扰源

⚡ 结论：建立标准作业流程(SOP)比追求设备极限参数更实际。

从二次元测量仪到光学镜头的搭配，精密测量从来不是单点突破的游戏。先明确你的公差带要求，再评估材料特性，最后规划全生命周期的维护成本——这三个维度缺一不可。当别人还在为超差件扯皮时，你的质量控制体系已经悄然构筑起竞争壁垒。
