基准电压源为什么总达不到预期效果？你可能忽略了这些关键点

电路设计时总觉得基准电压源不够准？标称精度和实际表现常有差距，关键往往不在参数本身，而是忽略了温度漂移、负载调整率这些隐藏限制。

一、为什么标称精度在实际电路中会打折扣？

手册标注的精度通常基于理想实验室环境，但实际应用中，两个因素会显著削弱性能：

• 温度系数：每摄氏度变化可能引入额外偏差，连续工作时芯片温升往往被低估
• 负载调整率：输出电流波动时，部分型号的电压偏移比标称值高出一个数量级

高精度基准电压源虽然能缓解问题，但必须匹配具体需求：医疗仪器需要关注长期漂移，而工业传感器更看重瞬时负载响应。盲目追求超高精度可能增加不必要的采购成本。

验证实际精度时，建议用四线制测量排除线损干扰，同时模拟真实工作环境的温度循环测试——这才是判断稳定性的关键场景。

二、为什么同样的基准电压源在不同环境下表现差异明显？

基准电压源的标称参数通常在理想实验室条件下测得，但实际应用中温度波动、负载变化和电源噪声等环境因素会显著影响其性能。

• 温度系数：即使标称低温漂的基准源，在快速温变环境中仍可能产生明显偏移，尤其是未做热隔离设计的贴片封装型号
• 负载调整率：驱动高动态负载时，输出阻抗较高的基准源会出现瞬时跌落，导致后续电路采样误差
• 电源抑制比：若前端电源滤波不足，低频纹波可能通过基准源的PSRR直接影响输出电压精度

选择低温漂电压基准时，不能仅看标称温度系数，还需结合具体环境评估：

1. 连续高温场景优先选金属封装或带散热焊盘的型号
2. 存在机械振动的场合需关注芯片抗微音效应指标
3. 多尘潮湿环境应考虑防潮涂层或模块化封装方案

实际使用中容易忽略的是，基准电压源自身发热也会形成局部热区。例如SOT-23封装的小型基准芯片在密闭空间长时间工作后，芯片结温可能比环境温度高出许多，此时标称温度系数已不能反映真实漂移情况。

三、过度追求高精度参数可能带来哪些隐藏问题？

精密电压基准源的选型常见两大误区：

• 盲目追求超高初始精度，却忽略长期稳定性指标。有些基准源初始校准后前24小时漂移就超过全年允许偏差
• 只看基准电压绝对值误差，不关注噪声谱密度。在传感器信号链中，低频噪声往往比静态误差影响更大

接口兼容性问题也容易被低估：

1. 老式通孔封装的基准源在新设计中使用时，PCB布局受限可能引入布线噪声
2. 某些三端基准源要求特定补偿电容值，未按规格书设计会导致振荡
3. 数字可调基准源的串行接口时序若与主控不匹配，可能锁死调节功能

更合理的做法是根据系统真实需求反推基准源规格。例如12位ADC前端只需考虑基准源噪声不超过1LSB，选用超精密基准反而可能因更严格的上电时序要求增加系统复杂度。

四、如何验证基准电压源的实际性能？

基准电压源的标称参数与实际性能可能存在差异，因此验证环节不可忽视。实际使用中，环境温度波动、负载变化等因素都可能影响输出稳定性，仅依赖规格书数据容易导致误判。

验证时需关注三个核心维度：短期稳定性（如开机漂移）、长期漂移（连续工作后的变化）、以及不同负载条件下的输出波动。这些数据能更真实反映设备在实际场景中的表现。

配套设备的选择直接影响验证结果的可靠性：

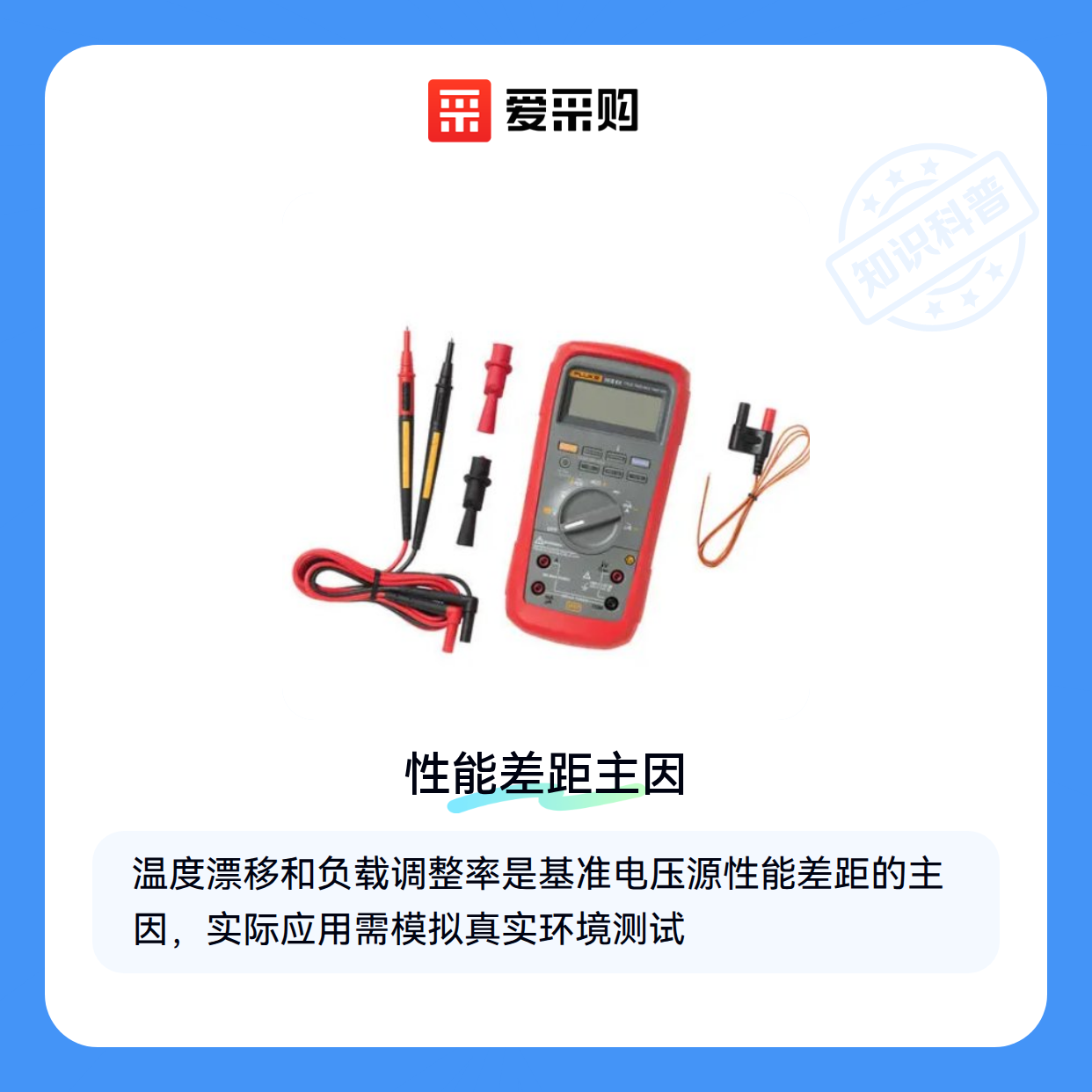

• 测量工具需具备比被测基准源高一级的精度，例如验证0.1%精度的基准源时，数字万用表至少需要0.02%的基本精度
• 防静电措施对高精度测量至关重要，静电干扰可能导致微小电压偏差被误判为基准源故障
• 稳定的低噪声线性电源能排除供电波动对测试结果的干扰

测试环境搭建也有讲究：

1. 优先在恒温环境下进行验证，温度变化会直接影响半导体基准源的输出
2. 连接线缆应尽量短，并使用屏蔽线减少电磁干扰
3. 测试前预留足够的预热时间，多数基准源需要30分钟以上才能达到稳定状态

五、基准电压源的采购判断框架

综合前文分析，采购基准电压源时需要建立分层判断逻辑：

1. 核心需求层：先明确实际应用对温度系数、长期稳定性的真实要求，而非盲目追求最高参数
2. 环境匹配层：评估工作环境的温度范围、电磁干扰强度等，选择对应防护等级的产品
3. 系统兼容层：检查与测量设备、供电系统的接口匹配性，避免后期改造成本

最终决策时，建议按以下优先级排序：

• 首要保证基础精度和稳定性满足核心应用场景
• 其次考虑环境适应性带来的长期可靠性
• 最后权衡接口便利性和配套成本

记住：基准源的价值在于提供可信赖的参考，而非单纯追求参数指标。
