同样是超前探测雷达，为什么冲击脉冲技术更适合复杂地质？

在隧道掘进或矿井开采中，遇到未探明的地质异常体可能导致严重事故，但传统探测手段往往在复杂地层中失灵——这正是冲击脉冲超前探测雷达的价值所在。本文将帮你判断这种新型雷达如何突破现有技术局限，在破碎带、含水层等高风险区域提供更可靠的预警。

一、为什么常规雷达在破碎地层容易失效？

与依赖连续电磁波的瞬变电磁法不同，冲击脉冲技术通过纳秒级高压脉冲激发宽频信号，其物理特性决定了三大优势：

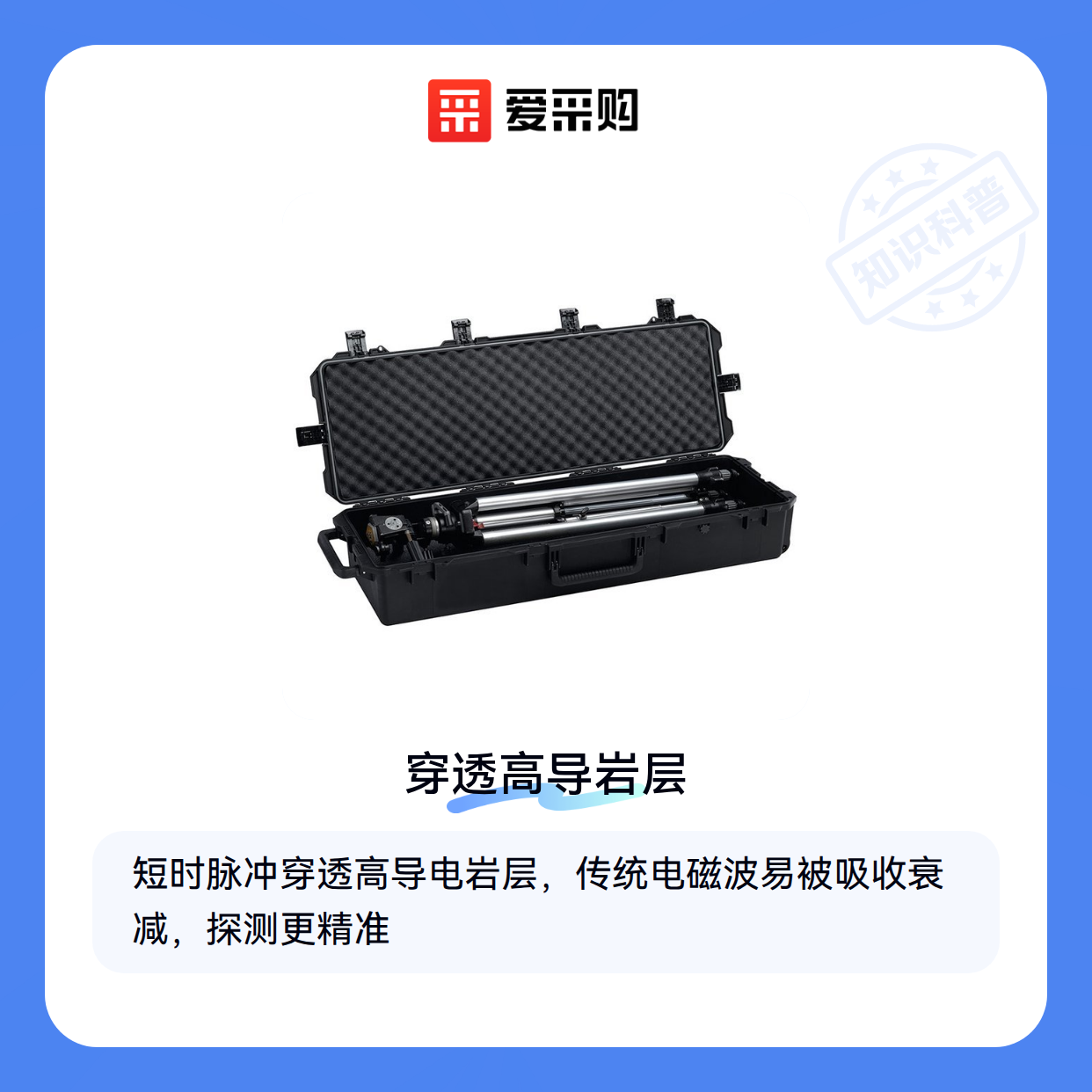

• 短时脉冲能穿透导电性高的含水岩层，而传统电磁波易被吸收衰减
• 宽频带覆盖同时捕捉大尺度构造和小型溶洞，避免单一频率的探测盲区
• 时域反射原理对破碎岩体的界面反射更敏感，减少误判风险

这种差异在灰岩地区尤为明显：当传统设备因喀斯特溶洞的复杂反射而输出模糊数据时，冲击脉冲波形仍能保持可解析的形态特征。

二、高分辨率不等于万能：关键参数的地质适配逻辑

采购时容易被忽略的是：冲击脉冲雷达的性能发挥高度依赖参数与地质条件的匹配。例如在断层探测中：

• 过高的中心频率虽能显示更细小的裂隙，但会大幅缩短有效探测距离
• 采样间隔并非越小越好，致密岩层中的超采样反而会引入噪声干扰
• 时窗长度需要根据预估异常体深度动态调整，固定设置可能漏检深部风险

这意味着同样标称‘高分辨率’的设备，在煤矿软岩巷道和铁路隧道硬岩中的实际表现可能截然相反。

三、矿井与隧道探测场景下，冲击脉冲雷达的配置差异如何影响选型？

在复杂地质探测场景中，冲击脉冲超前探测雷达的选型核心在于区分矿井与隧道的作业环境差异。矿井环境通常面临防爆要求、空间限制和电磁干扰三大挑战，而隧道工程更关注长距离探测能力和岩层稳定性评估。

• 矿用防爆型：需满足本安型设计标准，天线尺寸通常更紧凑以适应狭窄巷道，同时具备更强的抗电磁干扰能力
• 隧道长距型：侧重低频大功率发射，探测距离可达常规设备的数倍，但需要配套定向天线来抑制侧壁反射干扰

瞬变电磁探测仪在含水层探测中表现优异，但其连续波形发射方式在金属支护密集的矿井中会产生严重干扰。相比之下，冲击脉冲雷达的瞬态发射特性可有效规避这类问题，这也是煤矿井下普遍采用该技术进行顶底板探测的关键原因。

隧道施工中的电磁波超前探测仪虽然也能实现一定距离的预报，但面对岩溶发育区时，其单一频率的穿透深度有限。冲击脉冲技术的宽频带特性可通过不同频段数据的融合分析，更准确识别溶洞规模和充填物性质。这种场景化差异决定了二者在喀斯特地貌隧道中的适用性分级。

实际选型时还需考虑配套设备的协同性。矿井探测往往需要防爆数据采集站配合短间距天线阵列，而隧道长距离探测则依赖高动态范围接收机与低频天线的组合。这种系统级差异意味着单纯比较主机参数可能造成关键性能误判。

四、为什么主机到位后还要考虑天线和软件组合？

采购冲击脉冲超前探测雷达时，许多用户容易忽略天线阵列与主机的匹配问题。不同地质条件对天线中心频率和采样间隔的要求差异明显：

• 破碎带探测需要更高频率天线捕捉细小裂隙
• 深部岩溶探测则依赖低频天线保证穿透深度 盲目使用默认配置可能导致数据信噪比不足，后期软件补偿也难挽回原始信号损失。

数据处理软件的选择同样关键。专业探地雷达数据处理软件应具备时频分析、速度校正和干扰滤除功能，而通用软件可能无法有效处理冲击脉冲特有的宽频信号特征。建议优先考虑能支持自定义滤波算法和三维数据重构的解决方案。

现场校准环节常被低估。金属支护或潮湿环境会引入信号漂移，定期使用雷达校准器调整系统基线能显著提升数据一致性。这类配套投入虽小，却是确保长期探测精度的必要环节。

五、潮湿隧道如何避免信号失真？

实际部署中最易被忽视的是设备防护。隧道渗水区域作业时，雷达主机和天线接口需用防水收纳箱临时存放，避免冷凝水侵入电路板。同时建议配备防滑手套操作设备，既防触电又确保仪器抓握稳固。

对于金属支护密集的区段，可采取以下措施降低干扰：

• 调整测线走向避开钢筋集中区域
• 采用屏蔽天线抑制电磁耦合
• 在数据处理阶段增强金属反射信号滤除

长期项目还需注意电源稳定性。建议为雷达电源模块配备稳压装置，避免电压波动导致采样间隔异常。这些细节投入虽小，却能有效预防数据断层等后期处理难题。

冲击脉冲超前探测雷达的价值评估需跳出单机价格维度。从天线匹配、软件处理到现场防护的全套方案，再到事故预防带来的长期效益，才是复杂地质探测的完整成本逻辑。决策时建议先明确核心地质风险点，再反向推导所需的配置组合。
