集成电路种类繁多,如何快速锁定适合你的那一款?

7小时前

面对市场上琳琅满目的集成电路产品,如何从封装、功能和性能参数等多个维度快速锁定最适合自己需求的那一款?本文将帮你建立系统化的选型思维,避免仅凭单一参数或品牌决策的常见误区。

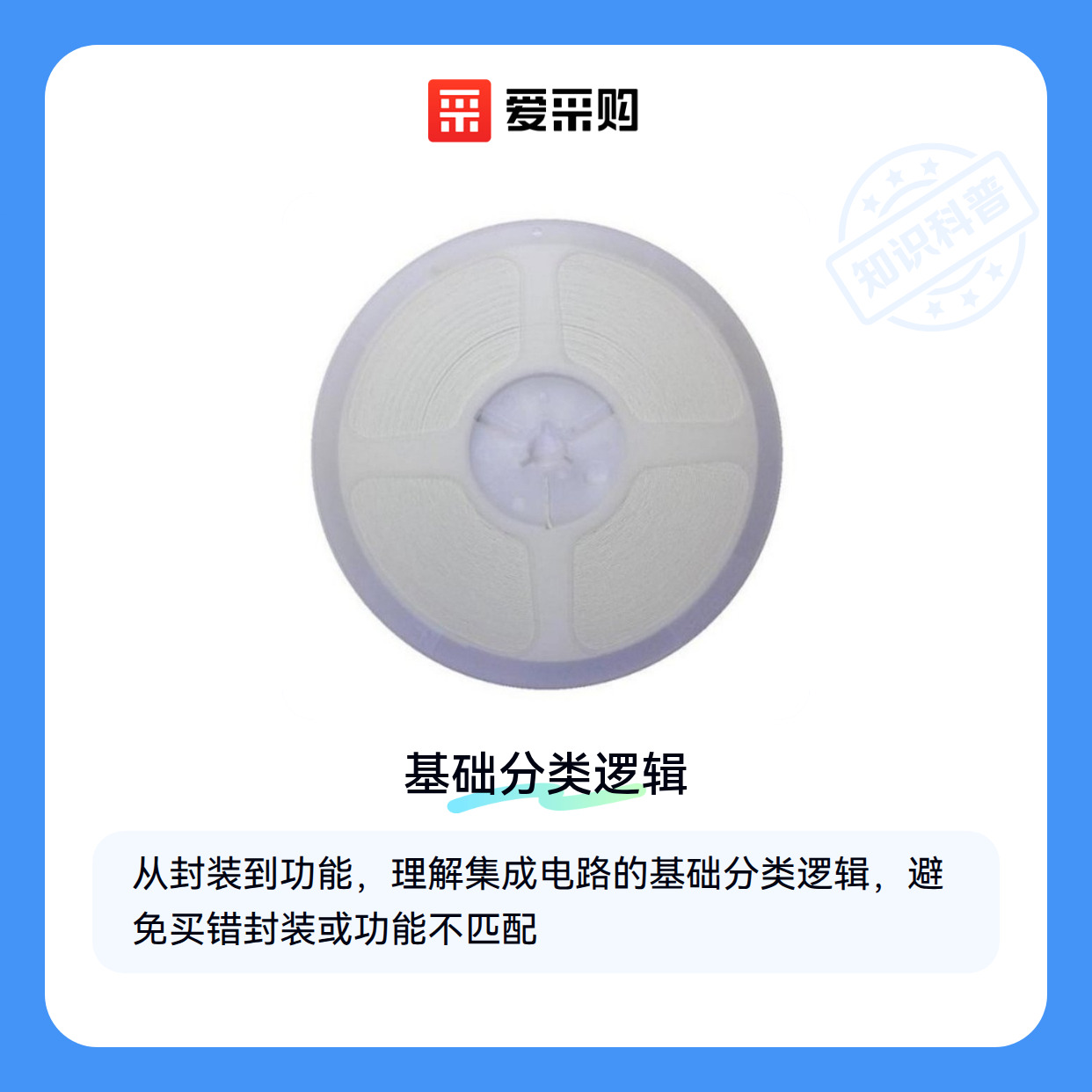

一、从封装到功能:理解集成电路的基础分类逻辑

集成电路的选型首先需要厘清基础分类体系。常见的分类维度包括功能类型(如逻辑IC、存储器、模拟IC等)、封装形式(如DIP8、SOT23-5等)以及制造工艺。这些维度并非孤立存在,而是相互关联的决策要素。

以封装为例,SOT23-5这类小型封装更适合空间受限的便携设备,而DIP8则便于手工焊接和原型开发。但封装选择不能脱离功能需求——同是SOT23-5封装的芯片,可能是电源管理IC,也可能是信号调理器件。

理解这些基础分类维度,是避免‘买错封装’或‘功能不匹配’的第一步。接下来需要将这些分类与实际应用场景的参数需求相结合。

二、破解同封装不同用途的选择难题

当面对相同封装的集成电路时,关键性能参数才是真正的决策依据。功耗、工作频率、接口类型等参数共同决定了芯片是否适合你的应用场景。

例如同样是SOT23-5封装的芯片:

  • 用于电池供电设备时,静态电流和效率更为关键
  • 高频应用场景则需要关注切换速度和噪声特性
  • 工业环境还需考虑温度范围和抗干扰能力

这些参数组合构成了完整的选型决策树。只有明确自己的核心需求优先级,才能在同封装产品中做出准确选择。

三、FPGA、ASIC还是标准IC?根据应用场景做出关键选择

当面临集成电路选型时,FPGAASIC和标准IC是三种常见但特性迥异的方案。

  • FPGA适合需要频繁更新算法或快速原型验证的场景,其可编程特性在研发阶段尤为宝贵
  • ASIC在量产阶段成本优势明显,特别适合功能固定且批量较大的应用,如传感器芯片中的信号处理模块
  • 标准IC(如模拟混合信号IC)则提供了即用型解决方案,适合对开发周期敏感的中小批量项目

选择ASIC时需要考虑其较高的初期开发成本,但长期量产成本可能显著低于其他方案。某些专用场景如地磁传感器中的信号调理,ASIC能提供更好的功耗控制和尺寸优化。

对于环境监测、运动检测等需要特定感测功能的场景,现成的传感器芯片往往比自行开发更高效。这类器件通常集成了校准电路和标准接口,能大幅缩短产品上市时间。

最终决策时,建议先明确产品生命周期内的总需求量和技术迭代频率。频繁的功能更新可能让FPGA更合适,而稳定的批量生产往往指向ASIC或标准IC方案。接下来需要考量的,就是选定主芯片后如何匹配周边配套元件。

四、主芯片采购后,哪些配套设备容易被忽略?

选定主芯片只是采购的第一步,实际应用中常因忽略配套设备而延误项目进度。测试环节需要匹配的探针座和编程器直接影响开发效率,而散热方案与PCB板材的兼容性则决定了长期运行稳定性。

  • 测试环节:不同封装类型的芯片需要专用测试座,如SOP8测试座PLCC32老化座,确保信号传输完整性
  • 开发支持:集成电路编程器是烧录和调试的必备工具,尤其对现场可编程逻辑器件更为关键
  • 系统集成:高频芯片需搭配射频测试探针,而大功率器件则要考虑氧化铝陶瓷衬底等散热方案

建议在采购主芯片时同步确认配套设备的接口标准和环境要求。例如采用BGA封装的处理器需要匹配的植球工具,而无线通信模块通常要求防静电包装袋和专用吸笔。这些细节差异在批量采购时影响更为明显。

五、参数达标却调试失败?可能是这些细节作祟

实际部署中最容易忽视的是静电防护和焊接工艺。即便参数匹配的芯片,也可能因操作不当导致性能下降:

  1. 焊接温度曲线偏差会使QFN封装底部焊盘出现虚焊
  2. 未使用防静电手环监测仪可能引发CMOS器件闩锁效应
  3. 清洁残留的电路板清洁剂可能腐蚀精密引脚

对于需要频繁插拔的测试场景,建议选择带自清洁功能的IC测试座,避免探针氧化影响接触电阻。而长期存储的备件则应置于恒温恒湿箱,防止锡须生长导致短路。

集成电路选型本质是系统匹配度的权衡。先明确核心场景对功耗、接口和算力的硬需求,再考虑配套设备的协同性,最后评估操作环境对可靠性的影响。随着异构集成技术的发展,这种动态平衡的决策思维将愈发重要。
