光电二极管选型时，波长匹配比灵敏度更关键？

当你需要将光信号转换为电信号时，光电二极管可能是最直接的选择——但为什么有些场景下它表现优异，有些场合却总出问题？关键在于你是否真正理解了它的核心参数匹配逻辑。

一、从光信号到电信号：光电二极管在检测系统中的核心作用

光电二极管的核心价值在于将光子能量转换为可测量的电流。不同于普通二极管，它的PN结经过特殊设计，能对特定波段的光产生响应。这种特性让它广泛应用于：

• 精密测量：如光谱分析中需要检测紫外到红外的不同波段
• 工业控制：通过检测物体反射光实现位置传感
• 通信系统：在光纤接收端将光脉冲还原为电信号

其中InGaAs光电二极管擅长近红外波段检测，而PIN光电二极管则因其快速响应特性常见于高频信号处理。选择时首先要明确：你需要检测的光究竟是什么？

二、为什么波长响应范围能决定光电二极管的实际效能？

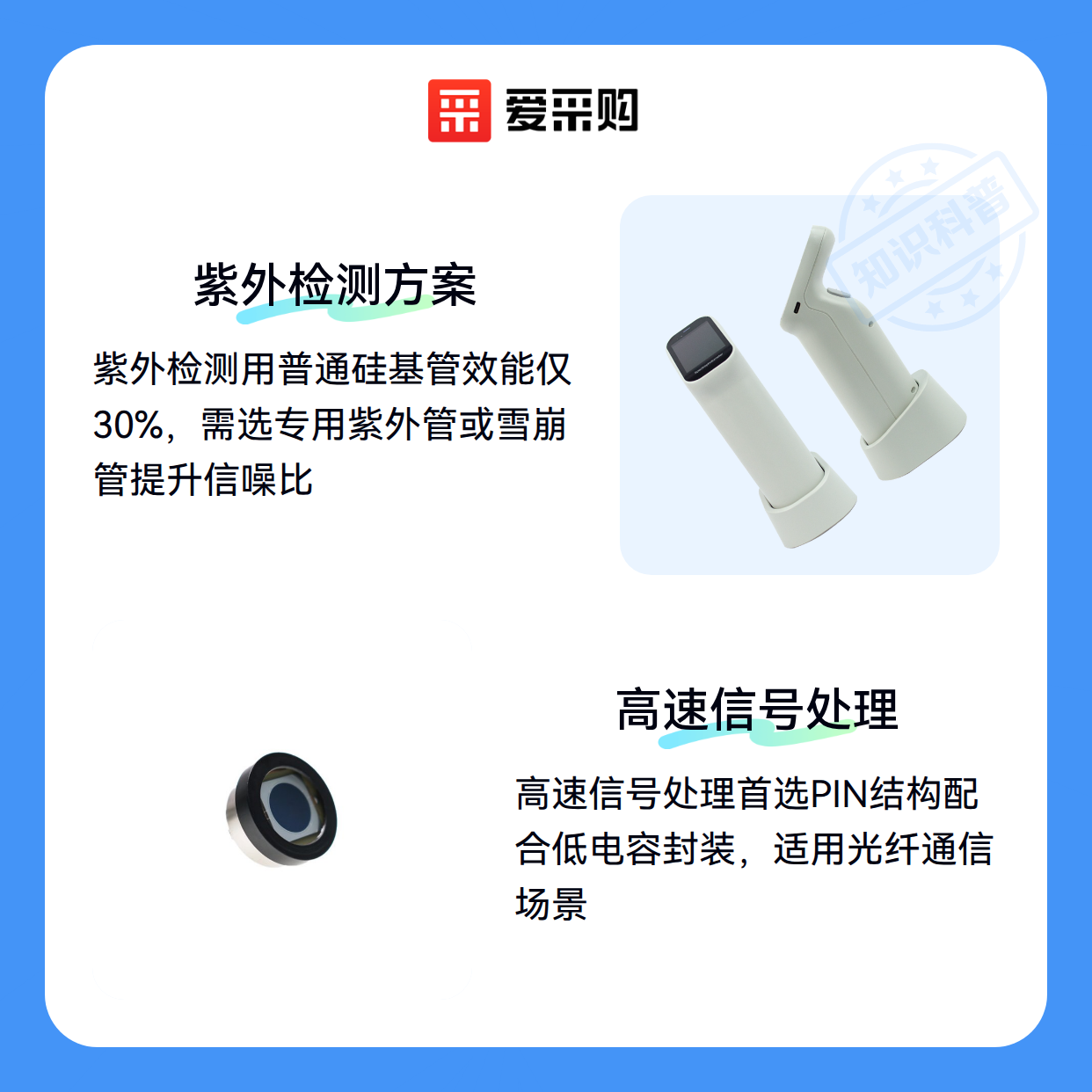

很多人只关注灵敏度数值，却忽略了更关键的波长匹配问题。举个例子：检测紫外光时使用普通硅基光电二极管，其实际效能可能不足标称值的30%，因为硅材料对紫外光的本征吸收率较低。

波长不匹配会导致三个典型问题：

1. 信号强度大幅衰减
2. 信噪比恶化
3. 器件发热加剧

这时紫外光电二极管或带特殊涂层的雪崩光电二极管会是更好的选择。后者通过内部增益机制还能提升弱光检测能力。

三、根据应用场景倒推：四种典型选型路径

路径一：常规可见光检测

• 普通硅基光电二极管足够应对
• 注意环境光干扰问题
• 典型应用：光电开关、亮度传感器

路径二：特殊波段检测

• 紫外波段选氮化镓材料
• 红外波段选InGaAs材料
• 典型应用：火焰探测、成分分析

路径三：高速信号处理

• PIN结构响应更快
• 配合低电容封装
• 典型应用：光纤通信、激光测距

路径四：替代方案考量 当需要集成信号处理功能时，CMOS图像传感器可能更合适；而简单开关场景下，光电晶体管的成本优势更明显。

四、信号放大与噪声过滤：不可忽视的后端配套

买完光电二极管后，这些问题才会真正暴露：

• 产生的电流可能低至纳安级
• 环境电磁干扰会混入信号
• 杂散光影响测量准确性

解决方案分两个层面：

1. 信号放大：选择匹配的光电二极管放大器，注意带宽要与探测器响应速度匹配
2. 噪声过滤：搭配带通光电二极管滤光片，只允许目标波段光通过

五、安装角度和清洁维护如何影响使用寿命？

三个容易被忽视的实操细节：

• 入射角度：非垂直入射可能改变有效感光面积，某些型号需要保持±15°以内
• 清洁方法：用无水乙醇棉签单向擦拭窗口，避免划伤增透膜
• 老化测试：定期用光电二极管测试仪检查暗电流变化，超过初始值20%应考虑更换

光电二极管的选型本质是波长匹配游戏。先明确你的光信号特征，再考虑光敏电阻或CCD传感器等替代方案的可能性，最后用配套设备解决信号链问题。记住：没有"最好"的探测器，只有最匹配应用的组合。
