热电偶焊机选型：细丝和粗丝焊接的差异

热电偶焊机的焊接质量直接决定了温度测量的稳定性和精度——一个不合格的焊点可能导致整个测温系统失效。选对设备不仅能提升良品率，还能减少后续维护成本。

一、为什么热电偶焊接需要专用设备？

传统焊接设备难以满足热电偶焊接的两个核心需求：一是细丝（0.08-0.3mm）与粗丝（1-2mm）的兼容性，二是焊接过程中必须避免材料污染。普通焊机容易导致：

• 细丝过熔断裂
• 焊点氧化影响导电性
• 热影响区扩大改变热电特性

专业热电偶点焊机通过微秒级脉冲控制和惰性气体保护，能精准控制能量输出。比如处理0.1mm细丝时，需要将单次放电能量控制在5-10焦耳范围内。

⚡ 结论：焊接直径小于0.5mm的热电偶必须选择带能量调节功能的专用设备

二、细丝与粗丝焊接的原理差异

不同直径热电偶丝的焊接难点截然不同：

• 细丝焊接（0.08-0.3mm）

  • 核心矛盾：能量过载易熔断
  • 解决方案：采用电容放电式焊机，单次放电时间控制在1-3毫秒
  • 典型应用：实验室精密测温、医疗设备

• 粗丝焊接（1-2mm）

  • 核心矛盾：能量不足导致虚焊
  • 解决方案：选用储能式焊机，预存能量保证穿透力
  • 典型应用：工业炉温监测、石油管道

⚠️ 误区警示： 用粗丝焊机处理细丝会导致焊点晶粒粗大，测温响应速度下降30%以上

三、根据焊接需求匹配设备类型

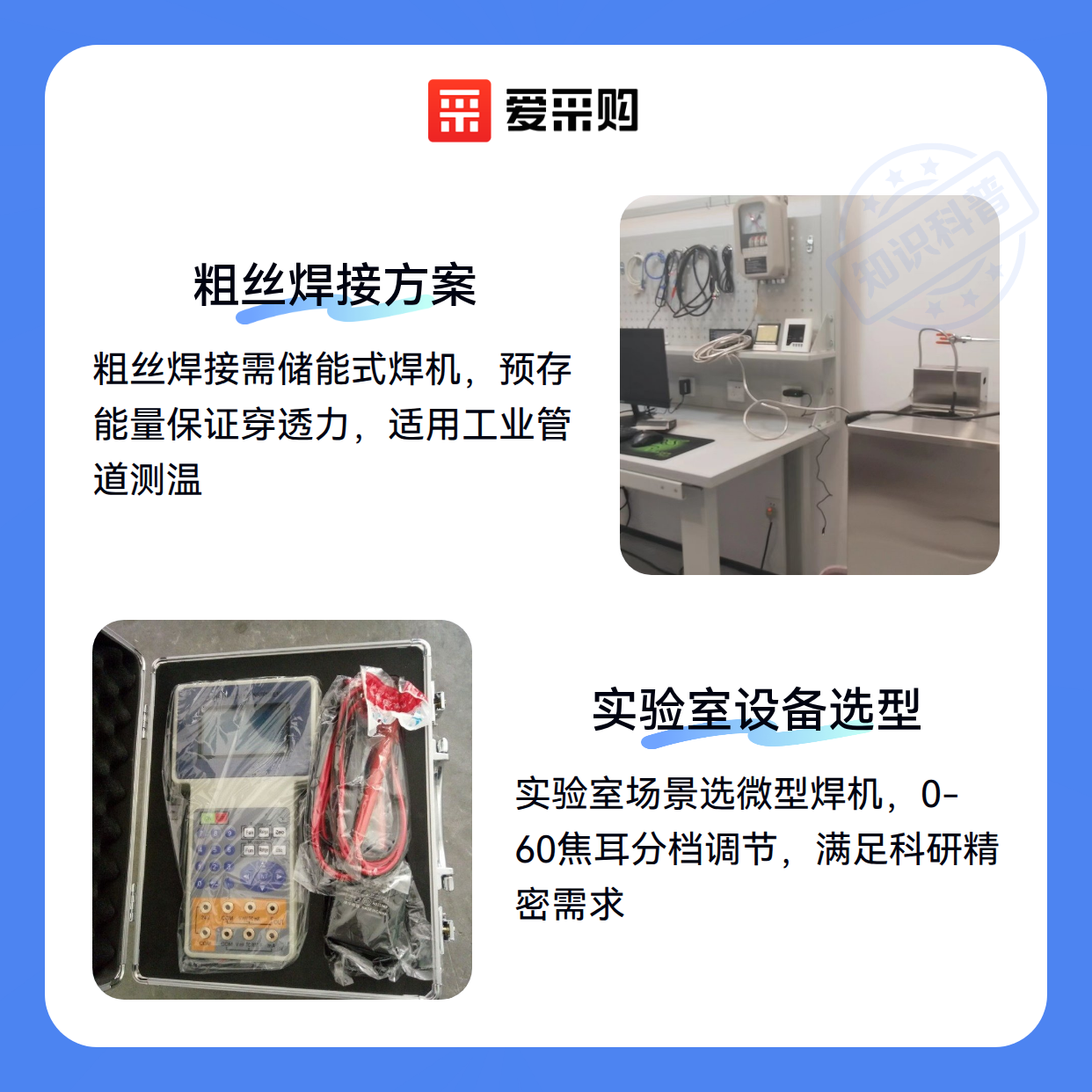

实验室精密焊接方案

• 推荐微型热电偶焊机：体积小、能量可微调（如0-60焦耳分档）
• 关键参数：电极行程精度≤0.1mm，占空比可调
• 适用场景：科研院所、校准实验室

工业批量焊接方案

• 推荐工业热电偶焊机：带自动送丝机构和气动夹具
• 关键参数：连续焊接速度≥15次/分钟
• 适用场景：热电偶生产线、汽车传感器制造

⚡ 结论：日均焊接量超过50个焊点时，建议选择自动化设备

四、焊接完成后的质量验证工具

焊后检测往往被忽视，但直接影响测温可靠性：

1. 接触电阻测试
   使用热电偶测试仪检测焊点电阻，合格值应＜0.1Ω
2. 温度循环验证
   通过温度校准仪对比焊接前后热电偶的输出偏差
3. 机械强度测试
   对焊点施加2N拉力保持10秒无脱落

⚡ 结论：建议每焊接20个热电偶抽样做全项检测

五、延长电极寿命的维护技巧

焊接电极是耗材，但通过正确维护可提升3倍使用寿命：

• 铜电极每焊接500次需用细砂纸打磨氧化层
• 钨电极出现凹坑深度＞0.2mm应立即更换
• 存放时涂抹防氧化硅脂

⚠️ 关键细节： 电极表面残留的热电偶丝材料会改变导电特性，每次作业后需用酒精清洁

选择热电偶焊机时，先明确焊接材料的直径范围和日均产量，再匹配对应的能量控制方式。实验室场景侧重精度调节，产线环境优先考虑自动化程度。配套的焊接夹具和检测设备同样影响最终成品质量，建议按焊接量的20%预算预留这部分投入。
