光学膜厚测量仪选购时，这些关键点帮你避开弯路

当产线上需要精确控制纳米级薄膜厚度时，光学膜厚测量仪往往是唯一能兼顾效率与精度的选择。但面对不同原理、精度和适配场景的设备，采购决策常常卡在技术细节和实际需求的匹配上。

一、薄膜测量为何成为精密制造的关键环节？

从半导体镀膜到光伏面板涂层，现代工业对薄膜厚度的控制已进入纳米级竞争。传统接触式测厚仪可能划伤柔性材料，而宽光谱膜厚测量仪通过分析反射光特性，既能实现±1nm精度，又避免样品损伤。尤其对于透明/半透明薄膜，非接触式光学膜厚仪通过多波段光谱分析，可同时测得厚度和折射率参数。

关键结论：光学法更适合需要无损检测的高精度场景⚡

二、从原理到精度：光学膜厚仪的核心优势在哪里？

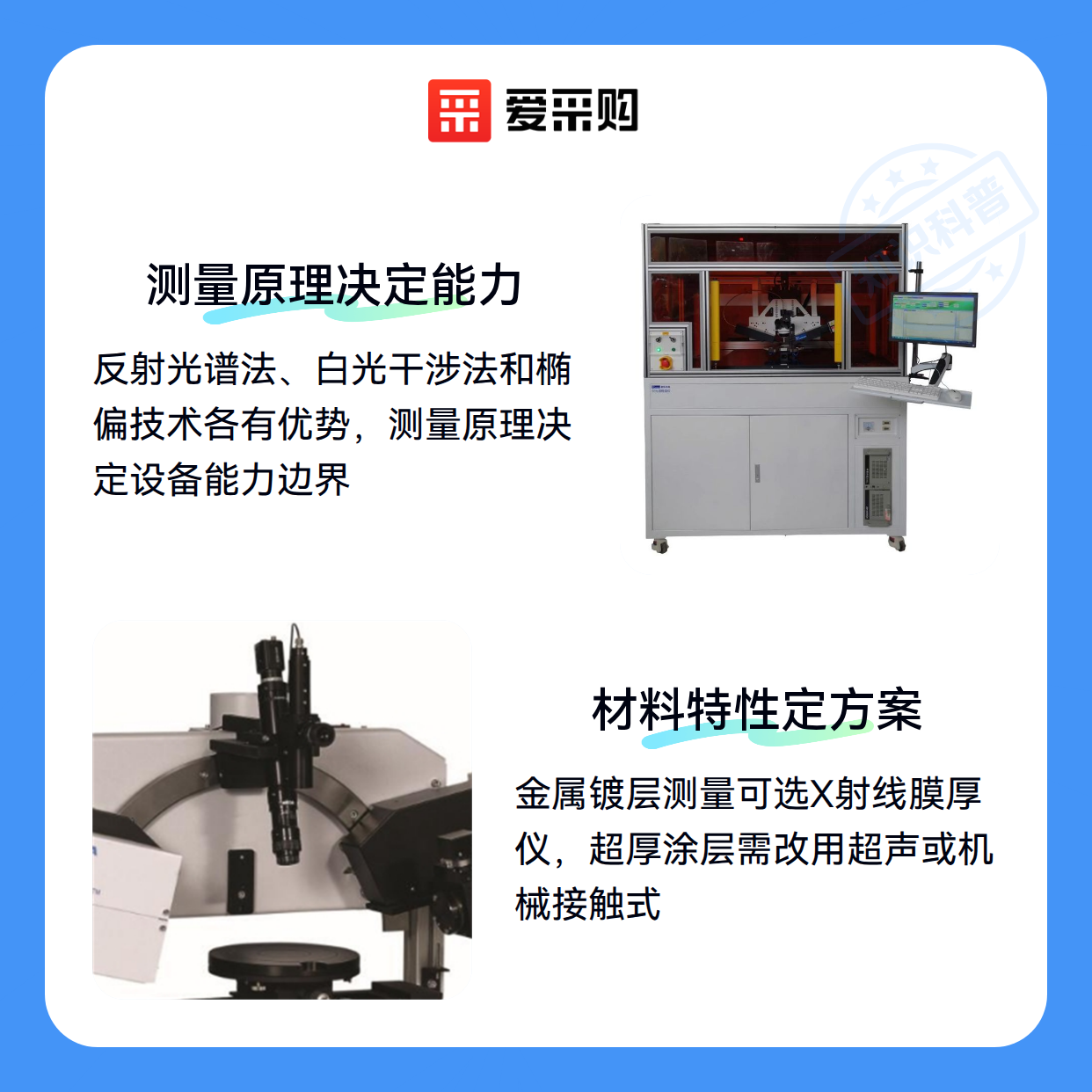

光学膜厚仪的核心竞争力在于其测量原理的物理特性：

• 反射光谱法：通过分析材料表面反射光干涉条纹，反推膜层厚度，适合单层/多层膜快速测量
• 白光干涉法：利用宽带光源的相干性，对超薄膜（<20nm）分辨率可达亚纳米级
• 椭偏技术：通过偏振光状态变化计算光学常数，特别适合复杂膜系分析

光谱反射膜厚仪的典型误差控制在1nm内，而采用白光干涉膜厚仪的设备甚至能实现0.1nm重复性。这类设备通常配备自适应算法，可自动补偿基底粗糙度带来的干扰。

关键结论：测量原理直接决定设备的能力边界⚡

三、根据材料特性选择测量方案：光学、X射线还是接触式？

遇到以下场景时，可能需要考虑其他技术路线：

• 金属镀层测量：X射线膜厚仪能穿透表层检测底层元素分布，适合电镀行业多层结构分析
• 超厚涂层检测：当膜厚超过50μm时，光学法可能受限于穿透深度，需改用超声或机械接触式
• 复杂光学薄膜：分光椭偏仪通过多角度偏振测量，可解析纳米级梯度变化膜层

关键结论：没有万能方案，材料特性决定技术选型⚡

四、测量精度不止靠主机：这些配套件同样重要

光学膜厚仪的长期稳定性往往取决于配套系统：

• 校准基准：单元素薄膜镀层标样用于定期校验设备，避免测量漂移
• 环境控制：专用样品台需具备隔振和温控功能，减少外界干扰
• 光学组件：高反射率光谱反射板能提升弱信号检测灵敏度

关键结论：配套质量直接影响设备的实际表现⚡

五、操作习惯如何影响光学膜厚仪的长期稳定性？

日常使用中最易被忽视的三个细节：

1. 光路清洁周期：每月至少用无尘棉签清理光学窗口，灰尘会导致信号衰减
2. 校准频率：连续测量200次或环境温度变化超过5℃时需重新校准
3. 软件维护：定期更新膜厚测量软件算法库，确保新型材料数据库覆盖

关键结论：规范操作比设备本身更能保障测量可靠性⚡

采购光学膜厚设备时，建议先明确材料类型、厚度范围和精度需求。对于半导体级检测，激光膜厚测量仪和白光干涉膜厚仪是更稳妥的选择；而常规工业场景下，非接触式光学膜厚仪已能满足大部分需求。
