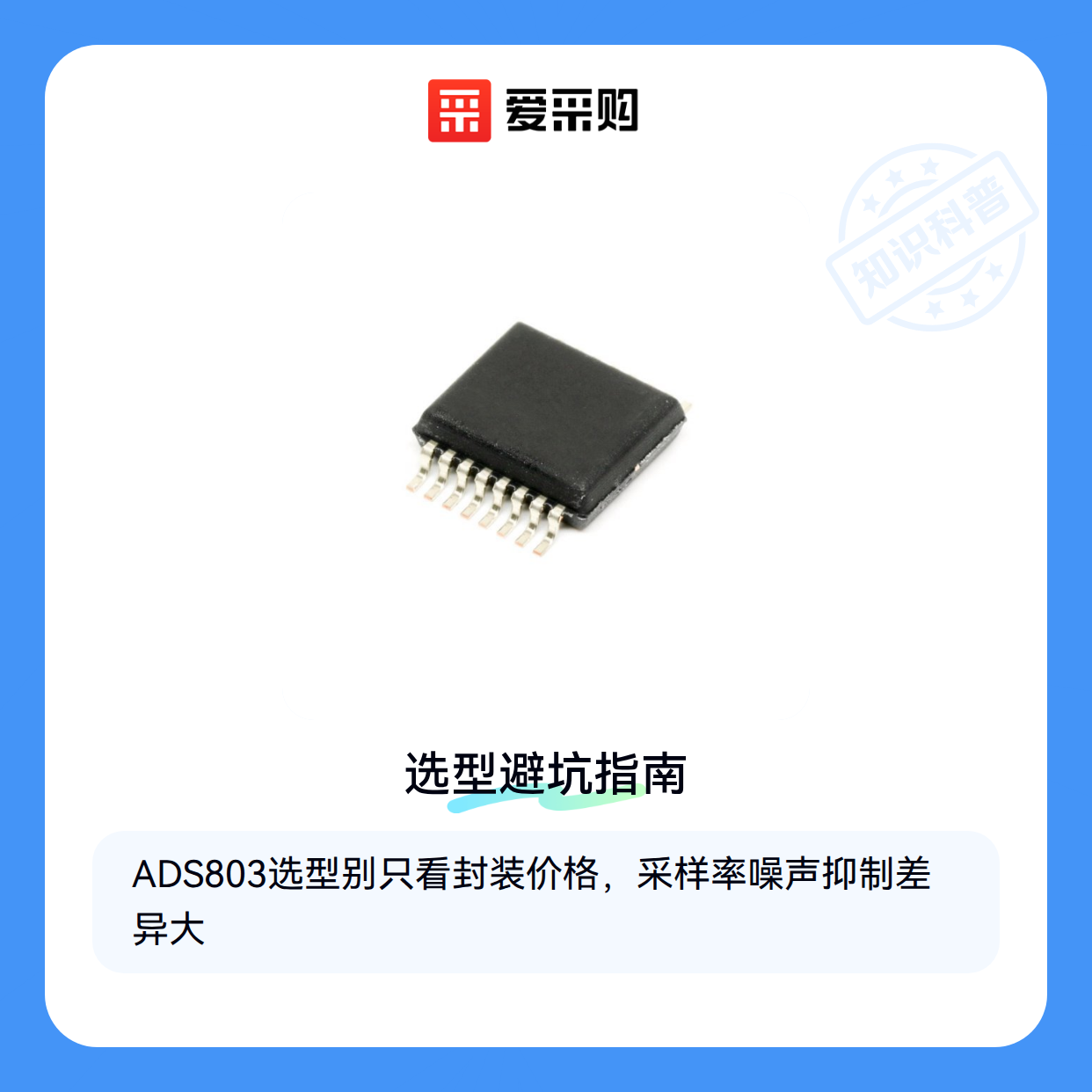

ADS803芯片选对了没？关键指标帮你避坑

选型ADS803芯片时，你是否只关注了封装和价格，却忽略了关键性能指标？本文将帮你梳理核心判断逻辑，避免采购后才发现不匹配实际需求。

一、ADS803芯片的基础作用与常见误区

ADS803作为模数转换芯片，常被用于需要高精度信号采集的场景，但许多用户误以为同封装型号即可互换。实际上，不同后缀型号在采样率和噪声抑制上存在明显差异。

例如SSOP28封装的ADS803E适合中频信号处理，而若误用于高频环境，其转换误差可能成倍增加。这类问题往往在采购后调试阶段才暴露。

因此，选型前需先明确信号频段和精度要求，而非仅凭封装或价格决策。

二、哪些隐藏指标会彻底改变选型结果？

ADS803芯片的基准电压稳定性常被忽略，但它在长期运行中直接影响信号采集的一致性。工业现场若电压波动频繁，需优先选择带内部参考源的型号。

另一个关键点是功耗与散热的平衡：紧凑型设备若采用QFN封装但未预留散热路径，连续工作时可能引发漂移问题。

这些非标参数往往不在基础规格表中体现，却直接决定芯片是否真能适配你的应用场景。

三、如何根据实际需求选择ADS803芯片或替代方案？

选择ADS803芯片时，首先要明确你的具体应用场景和性能需求。不同的应用场景对芯片的采样率、分辨率和接口类型有不同的要求。例如，高速数据采集系统可能需要更高的采样率，而精密测量系统则更看重分辨率。

如果你需要更高分辨率的模数转换器，可以考虑ADS1256芯片。这类芯片通常具有更高的分辨率和更低的噪声，适合精密测量和低频信号采集。

对于需要高速采样的场景，可以选择其他高速ADC芯片，如ADS804或ADS805。这些芯片在采样率和功耗之间做了优化，适合高速数据采集系统。

最后，不要忽略封装和接口类型的选择。不同的封装和接口类型会影响芯片的安装和系统集成难度。例如，TSSOP24和LQFP48封装适合高密度PCB设计，而MSOP8则更适合空间受限的应用。

综合来看，选择ADS803芯片或其替代方案时，需根据实际应用场景、性能需求和系统集成要求做出权衡。

四、选完ADS803芯片后，这些配套设备别忽略

采购ADS803芯片只是第一步，实际使用效果往往取决于配套设备的匹配度。比如信号调理电路的质量会直接影响ADC采样精度，而基准电压源的稳定性则决定了整体系统的测量误差。

尤其在高频或精密测量场景中，配套环节的微小差异可能导致最终数据偏差超出预期。

需要重点关注的配套环节包括：

• 信号调理模块：确保输入信号幅值和阻抗匹配ADS803的输入范围
• 基准电压源：选择温漂系数低的型号以减少环境温度影响
• 评估板或测试夹具：验证芯片性能时建议使用专用ADC评估板
• 散热方案：连续工作时需考虑ADC散热片或风道设计

芯片插座这类看似简单的配件也值得仔细考量——劣质插座可能导致接触电阻不稳定，影响高速信号完整性。PLCC等封装类型更需要匹配专用插座，避免反复插拔损伤芯片引脚。

建议先用泰克示波器探头等工具验证信号质量，再逐步搭建完整系统。配套设备的选择逻辑应该是先保证核心指标达标，再优化长期使用成本。

五、焊接和维护中容易被忽视的三个细节

ADS803芯片的焊接质量直接影响使用寿命。使用含锡量不足的劣质锡膏可能导致虚焊，在振动环境中容易出现接触不良。建议选择熔点匹配的型号，并控制好回流焊温度曲线。

日常维护需特别注意：

1. 静电防护：操作时务必佩戴防静电手环，存放时使用防静电包装
2. 清洁方式：避免使用腐蚀性溶剂清洁PCB板上的ADC周边电路
3. 定期校准：配合基准电压源定期校验测量通道的线性度

若发现采样值跳变异常，建议先用逻辑分析仪检查数字接口时序，再排查模拟前端电路。多数情况下问题出在信号调理器电路或电源滤波环节，而非ADC芯片本身。

判断ADS803是否适用的核心逻辑是：先明确测量精度和速度需求，再评估配套系统的匹配度，最后落实焊接工艺和维护方案。切忌孤立看待芯片参数，实际效果始终是系统级协同的结果。
