万能充芯片怎么选才不会踩坑？

选购万能充芯片时，你是否被看似相似的参数迷惑，担心买错影响充电效果？本文将帮你理清关键判断点，避开常见选购陷阱。

一、为什么万能充芯片的实际表现差异这么大？

万能充芯片的核心价值在于兼容多种设备的充电协议，但不同芯片对协议的支持深度和稳定性差异显著。表面相似的输入输出电压参数，可能对应完全不同的实际充电体验。

例如支持跑马灯功能的TC3588C芯片，在实现基础充电功能的同时，还能通过灯光状态直观显示充电进程。这类附加功能往往需要芯片具备更精细的电流控制能力。

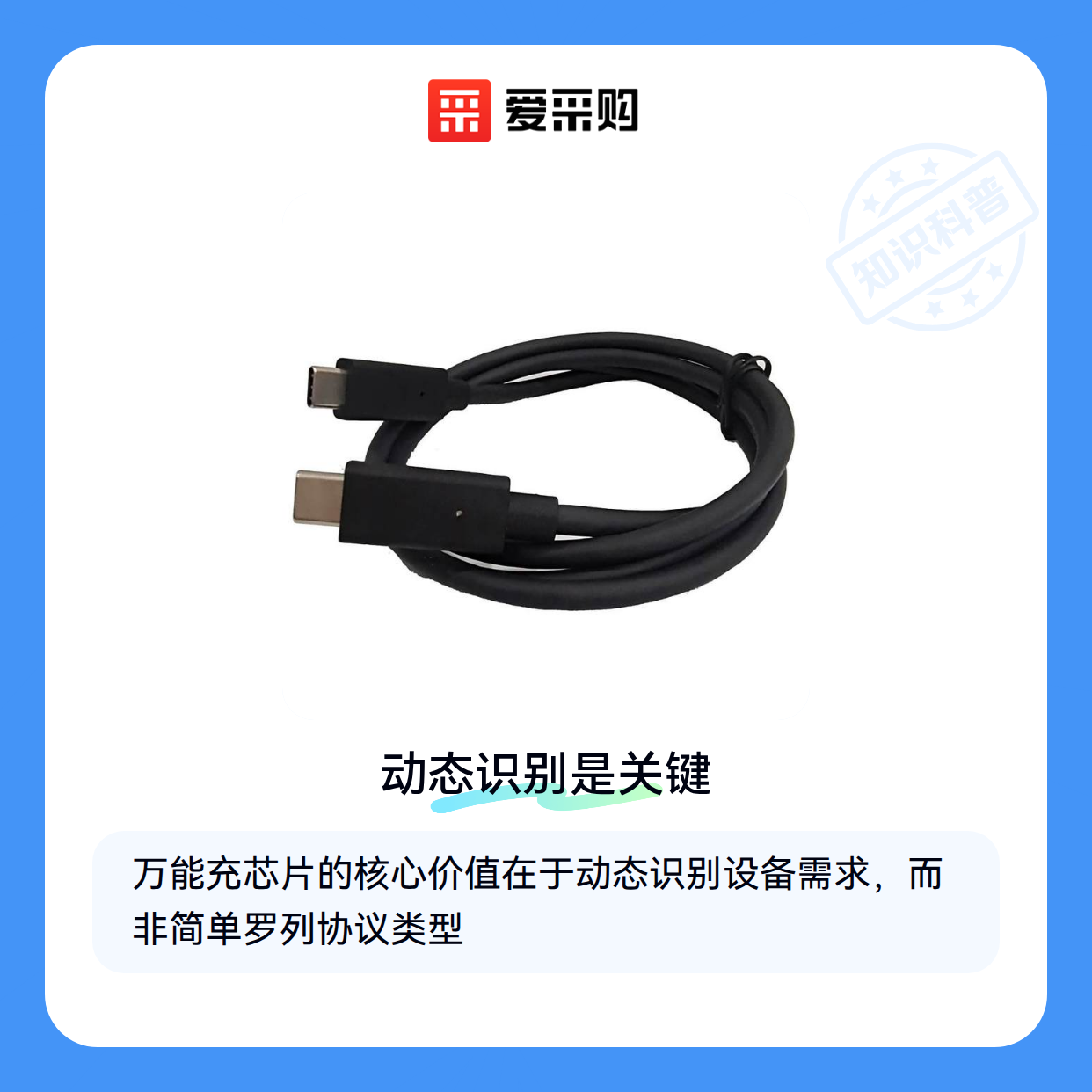

判断芯片是否真‘万能’的关键，在于其是否具备动态识别设备需求的能力，而非简单罗列支持的协议类型。

二、三个容易被忽视的选购维度

充电效率的稳定性比峰值功率更重要：

• 标称快充的芯片可能在长时间工作时出现性能衰减
• 优质芯片会通过温度补偿机制维持稳定输出

安全保护机制决定使用可靠性：

• 过流保护响应速度直接影响设备安全
• 具备多层防护的芯片能更好应对突发电压波动

兼容性验证需要关注实际设备匹配：

• 实验室测试环境与真实使用场景存在差异
• 选择提供技术支持的供应商能降低适配风险

三、不同充电需求如何匹配万能充芯片？

选购万能充芯片时，首先要明确实际应用场景的核心需求。不同场景对充电效率、接口类型和安全保护的要求差异明显，盲目追求高参数可能造成资源浪费或兼容性问题。以下是三种典型场景的选型建议：

• 快充需求：优先选择支持PD/QC等主流快充协议的芯片，如搭配45W快充芯片可满足手机、平板快速回电需求
• 多设备同时充电：需要关注多口充电芯片的独立控制能力，避免多口使用时电压波动
• 无线充电场景：需匹配特定无线充电芯片，注意线圈兼容性和散热设计

对于需要高度集成的方案（如充电宝开发），充电宝主板可能比单独采购芯片更高效。这类主板通常已集成充电管理芯片、电池保护电路等模块，特别适合需要快速投产的定制项目。但需注意主板与外壳结构的匹配度，避免后期改装困难。

特殊环境应用还需考虑附加特性：

• 户外设备建议选择宽温工作范围的锂电池充电芯片
• 工业场景需关注带有风冷设计的充电模块
• 太阳能供电系统需要匹配专用电能转换芯片

实际选型时要警惕‘全兼容’宣传陷阱。某些宣称支持所有协议的芯片可能在持续负载时性能衰减明显，建议通过实际带载测试验证稳定性。接下来需要思考：这些芯片如何与外围组件协同工作？

四、万能充芯片的外围组件如何选配？

选购万能充芯片后，外围组件的匹配往往容易被忽视，但直接影响实际使用效果。主板设计需考虑芯片的供电接口和信号协议兼容性，而外壳材质不仅关乎散热效率，还需匹配安装空间的尺寸限制。

线材选择更需谨慎：快充协议支持度、电流承载能力、接口类型均需与芯片规格对应，否则可能触发过载保护或降低充电效率。

散热处理是系统稳定性的关键环节：

• 小功率应用可使用铝合金充电器外壳自然散热
• 中高功率场景建议搭配导热硅胶填充芯片与散热片的间隙
• 持续高负载工况需增加散热风扇强制风冷

安装维护工具同样需要提前准备：防静电手套和静电防护垫能避免芯片击穿，而恒温焊台对引脚焊接温度的控制直接影响芯片寿命。这些配套组件的协同选择，本质上是对使用场景的二次验证。

五、哪些操作细节会影响芯片实际性能？

焊接环节是首个风险点：万能充芯片的引脚通常采用镀层工艺，过高温度会导致金属层氧化。建议先用电路板支架固定位置，选择带数显温控的焊台，将温度稳定在芯片规格书推荐范围内。焊接后可用探针卡测试仪检查各引脚导通性。

长期使用中需定期检查：

• 导热介质是否出现干裂或剥离
• 充电接口是否存在氧化导致的接触电阻增大
• 芯片周围电路有无电解电容鼓包等异常

这些细微变化可能使芯片提前进入降频保护状态。

存储环境同样重要。潮湿环境易导致引脚锈蚀，建议将备用芯片存放在防潮存储箱中，并放置防潮剂。运输时使用防震包装盒避免机械损伤，这些细节处理能显著延长设备生命周期。

万能充芯片的选型本质是系统匹配问题：从核心参数到外围组件，从安装工艺到维护策略，每个环节都需要基于实际应用场景做连贯判断。建议先明确快充需求、多设备兼容等核心诉求，再反向推导芯片规格与配套方案，最后用恒温焊台等专业工具确保实施精度，形成完整的决策闭环。
