选错厚铜PCB的铜厚参数，后期加工成本可能比板材本身还高——这不是危言耸听，而是很多工程师踩过的坑。今天我们就来拆解厚铜PCB选型中的隐性成本，帮你避开那些“看起来省小钱，实际花大钱”的决策误区。

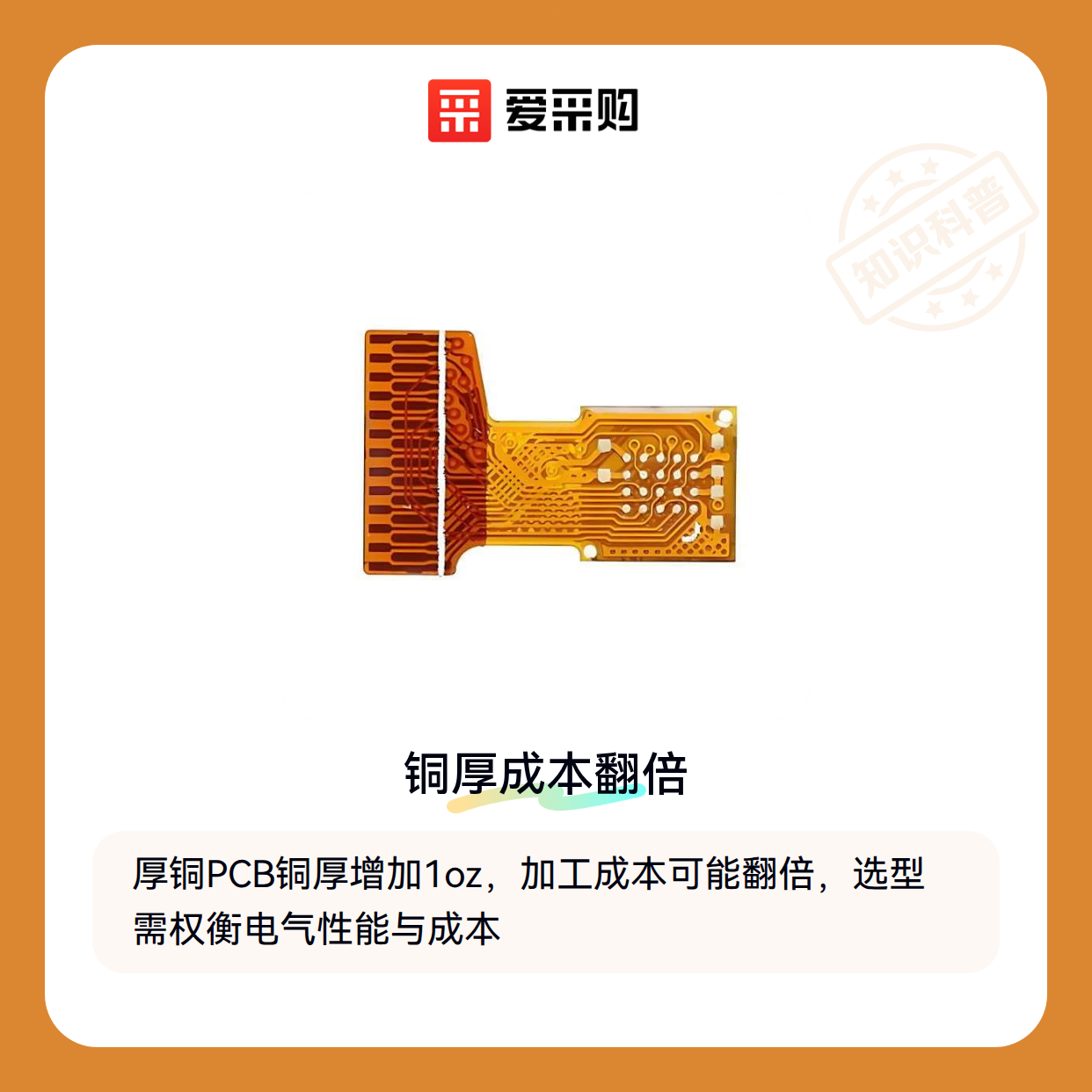

厚铜PCB选错铜厚，后期加工成本翻倍
15小时前一、为什么厚铜PCB不是越厚越好？
厚铜PCB的核心价值在于承载大电流和散热，但铜厚增加会带来一系列连锁反应：
- 加工难度指数级上升：3oz铜厚的钻孔刀具磨损速度是1oz的3倍以上
- 层间对准精度要求更高：铜层越厚，压合时层偏风险越大
- 表面处理成本增加：沉金/镀金工艺的药水消耗量与铜厚正相关
当前行业里主流的[PCB快速打样]服务，能处理的铜厚通常在1-6oz之间。超过这个范围就需要特殊工艺，比如这款支持厚铜厚金的多层板方案：
⚠️ 关键认知：铜厚每增加1oz，板材单价增长约15-20%，但后期加工成本可能翻倍。这就是为什么高频大功率场景才会用到4oz以上铜厚。
二、铜厚与电流承载能力的非线性关系
很多人误以为铜厚和电流承载能力是简单的正比关系，实际上：
- 趋肤效应限制：高频场景下电流只在导体表层流动，过度增厚反而浪费
- 热传导瓶颈：铜厚超过3oz后，Z轴方向的热阻成为主要限制因素
- 结构强度平衡：厚铜需要搭配更厚基材，否则容易翘曲
在[高频PCB]和[铝基PCB]设计中，通常会采用局部厚铜+高导热材料的混合方案。比如功率模块区域用2oz铜厚，信号走线区域保持1oz。
三、不同应用场景下的铜厚选择矩阵
| 电流类型 | 推荐铜厚 | 替代方案 |
|---|---|---|
| 低频大电流(>30A) | 3-6oz | [多层PCB]堆叠 |
| 高频小电流 | 1-2oz | [HDI PCB]微带线 |
| 瞬间脉冲电流 | 2-3oz | [柔性PCB]+电容阵列 |
对于需要灵活布线的场景，[柔性PCB]的铜厚选择更特殊：
- 动态弯曲部位建议≤1oz
- 固定安装部位可用2oz
- 需要配合PI基材的伸缩系数
像这类14层软硬结合板就是典型的分区铜厚设计：
而[HDI PCB]的厚铜方案更注重层间互连：
- 盲孔深径比需控制在0.8:1以内
- 3+N+3叠构的铜厚梯度设计
- 激光钻孔的锥度补偿
这款采用任意层互连技术的HDI板就体现了这种设计思路：
四、加工厚铜PCB需要哪些特殊设备？
厚铜PCB的加工痛点主要集中在钻孔和焊接环节：
- 钻孔设备：需要主轴转速≥12万转/分钟的[PCB钻孔机]，配套钨钢钻头
- 普通FR4板材钻孔机容易断刀
- 青 岛星成激光的专用设备能实现±3μm深度控制
- 焊接工艺：推荐预热温度可调的[PCB焊接设备]
- 厚铜吸热快，需要多段预热
- 波峰焊的锡槽温度要比常规高10-15℃
这款带智能温控的波峰焊机就特别适合厚铜板焊接：
五、厚铜PCB在组装环节最易出现的问题
经历过厚铜PCB生产的工程师都懂这些坑：
- 镀层空洞：铜厚≥4oz时，电镀液难以完全渗透
- 解决方案：采用脉冲电镀+振动辅助
- 焊盘剥离：热应力导致铜层与基材分离
- 预防措施：组装前用[PCB测试仪]做热冲击测试
- 阻抗失控：铜厚公差影响特性阻抗
- 补偿方法：预留10%线宽调整余量
这款柔性板测试仪能模拟实际工况下的机械应力：
厚铜PCB的选型本质是成本博弈——既要满足电气性能，又要控制加工损耗。建议先做小批量验证（通过[PCB快速打样]服务），重点测试钻孔质量、焊接可靠性和热循环性能。记住：铜厚增加1oz，验证成本至少要增加30%预算。
