功率拓扑模块怎么选才不踩坑？

选购功率拓扑模块时，看似相似的规格背后可能隐藏着关键性能差异，如何避开这些潜在风险？本文将帮你理清核心判断逻辑，避免因选型不当导致的系统兼容性问题或后续维护成本上升。

一、为什么同样标称功率的模块实际表现差异显著？

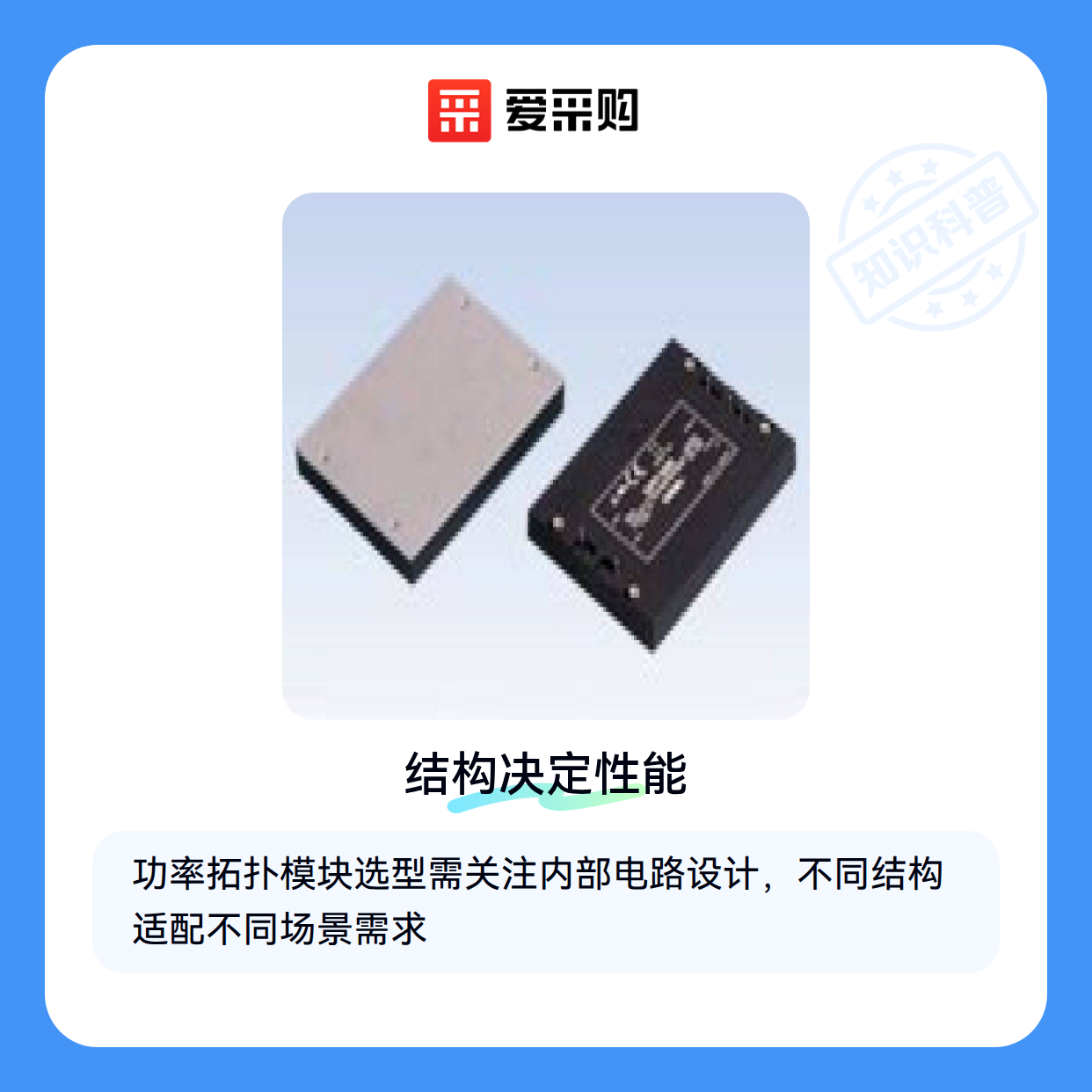

功率拓扑模块的性能差异主要源于其内部电路结构设计。常见的Buck、Boost、LLC等拓扑结构，分别针对不同的电压转换效率和负载特性优化。

仅对比输入输出电压范围或最大功率等表面参数，容易忽略拓扑结构对实际应用场景的适配性。例如工业自动化中需要快速响应的场景，与新能源领域注重长期稳定性的需求，对模块的动态特性要求截然不同。

理解这些底层设计差异，才能避免陷入‘参数至上’的选型误区，真正匹配你的系统需求。接下来我们需要具体分析哪些关键参数会直接影响实际使用效果。

二、哪些隐藏参数会实际影响系统稳定性？

效率曲线比峰值效率更重要：模块在轻载、半载和满载时的效率表现，直接关系到长期运行能耗。某些拓扑结构在特定负载区间会出现效率陡降，这对需要频繁调度的应用尤为关键。

热阻参数决定实际输出能力：标称功率往往是在理想散热条件下的理论值。实际安装密度、通风条件不同时，热阻更低的模块能维持更稳定的持续输出。

这些隐藏特性需要通过完整的技术文档来验证，而非仅依赖商品页面标注的简化参数。下个环节我们将具体分析不同应用场景该如何权衡这些参数。

三、工业与新能源场景下，如何匹配拓扑结构？

选择功率拓扑模块时，工业自动化与新能源发电对拓扑结构的需求差异显著。工业场景更看重模块的抗干扰能力和连续运行稳定性，而新能源系统则需优先考虑宽电压输入范围和动态响应速度。

• 工业控制：推荐采用带隔离设计的拓扑结构（如反激式或半桥式），可有效抑制电机启停导致的电压尖峰
• 光伏逆变：优先选择支持双向能量流动的拓扑（如全桥式），适应光照波动带来的功率波动
• 车载电源：需匹配谐振式拓扑，兼顾轻量化与高频开关下的低损耗特性

当系统需要同时处理功率因数校正时，PFC模块的拓扑选择直接影响整体效率。采用交错并联拓扑的功率因数校正模块能分散热损耗，更适合大功率工业设备；而单相有源PFC拓扑则更适配空间受限的新能源储能系统。

数字电源模块的拓扑决策需与控制系统深度耦合。采用数字控制环路的多相Buck拓扑适合需要精密调压的智能制造设备，而LLC谐振拓扑在数据中心电源等强调能效的场景中优势更明显。关键是要评估控制算法对拓扑动态特性的补偿能力。

最终选型需平衡拓扑特性与配套成本——某些高效拓扑需要更复杂的散热设计，而简化拓扑可能增加后续维护频次。建议先用小批量验证拓扑结构在真实工况下的衰减曲线，再决定长期采购方案。

四、主设备买对了，配套件没跟上怎么办？

采购功率拓扑模块后，许多用户会发现系统性能仍达不到预期，问题往往出在配套设备上。例如，散热器选型不当可能导致模块在高温环境下降额运行，而EMI屏蔽罩缺失则可能引发电磁干扰问题。这些配套件的匹配程度直接影响主设备的实际效能和稳定性。

配套设备的选择需要遵循三个原则：

• 散热能力与模块功耗匹配，高导热硅胶垫片能有效改善热传导
• 电容等储能元件需满足拓扑结构的瞬态响应需求，高频低阻电解电容更适合开关频率高的场景
• 连接器和线束要承载最大工作电流，避免接触电阻导致的额外损耗

特别提醒：EMI屏蔽罩的选型容易被忽视。不同材质的屏蔽效果差异明显，不锈钢洋白铜材质在1GHz以下频段表现更稳定。若系统含有敏感信号线路，建议优先考虑带接地设计的屏蔽方案。

配套设备的投入不应简单按主设备价格比例计算，而要考虑全系统可靠性。例如工业场景中，优质散热器和电源连接器的长期维护成本反而更低。

五、安装调试中哪些细节最容易被忽略？

功率拓扑模块的安装质量直接影响使用寿命。常见误区包括：过度拧紧固定螺丝导致PCB变形，散热硅脂涂抹不均匀形成热点，以及未使用防静电手环就直接接触敏感元器件。这些操作细节往往在手册中被弱化处理。

调试阶段建议重点关注：

1. 先用绝缘测试仪确认安装绝缘性能
2. 示波器探头应选择合适带宽，200MHz以上探头能更好捕捉开关瞬态
3. 首次上电采用可编程直流电子负载仪分段加载

维护阶段要定期检查电解电容的鼓包情况，特别是靠近散热源的器件。刀片式电源连接器的接触面建议每半年用PCB清洁剂处理，避免氧化导致接触不良。

记录运行数据比事后检修更重要。简单的电源测试仪就能建立基线参数，当效率下降超过一定阈值时提前预警。

选择功率拓扑模块本质是构建系统级解决方案。除了比较模块本身的拓扑结构和参数，还需要同步规划散热、EMI防护和监测方案。工业用户应更关注全生命周期的稳定性，而消费电子领域可能优先考虑紧凑型设计。最终决策时，建议将配套成本和使用维护难度纳入总拥有成本评估。
