射频工程师不会明说的程控衰减器选型逻辑

当你在调试射频系统时突然发现信号过载，或是需要精确控制微波功率却找不到合适的手动调节方案，程控衰减器往往就是那个被忽视的关键角色。它不像频谱仪那样显眼，却能在信号链中默默守护每一分贝的精度。

一、为什么射频测试离不开精准衰减控制？

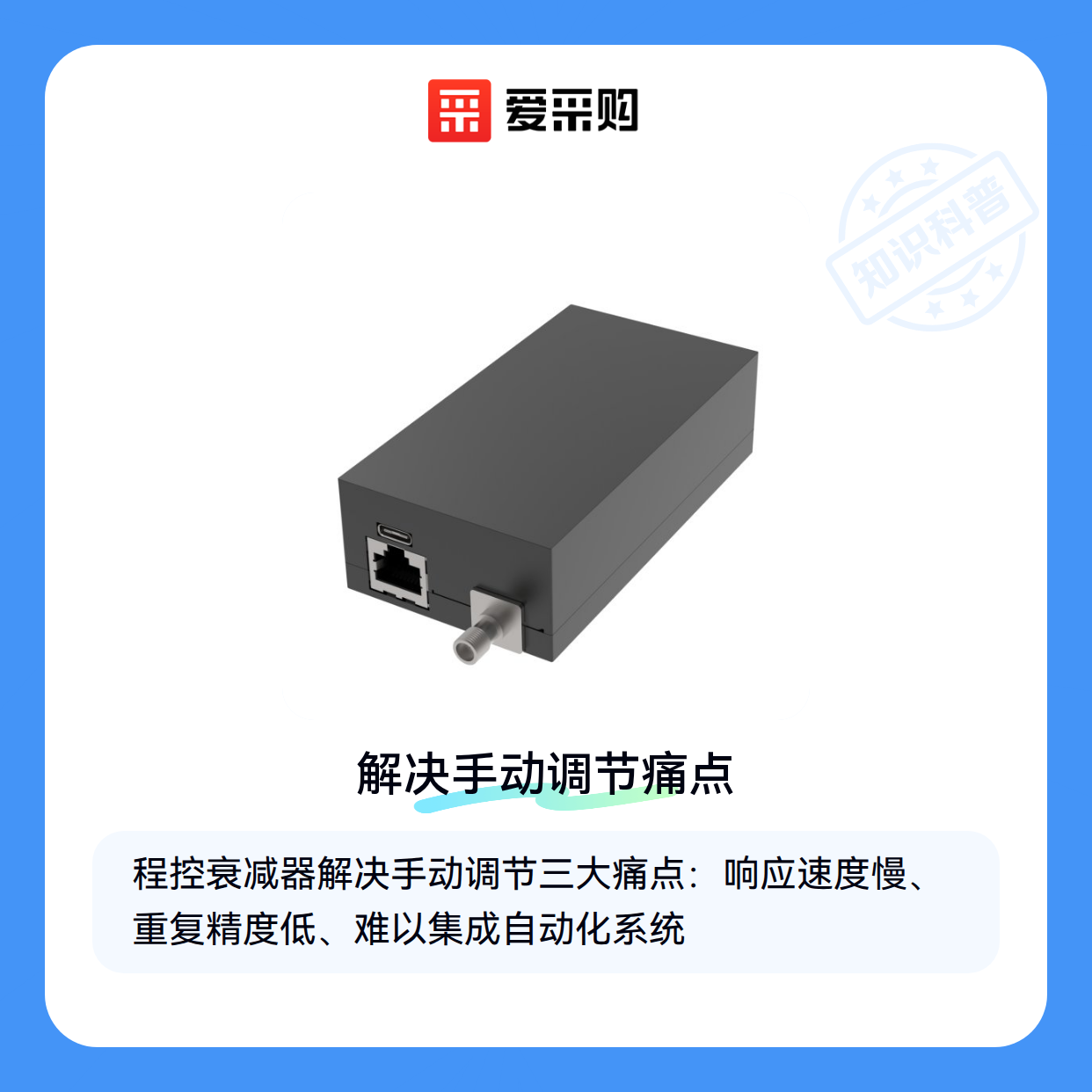

在射频和微波系统中，信号强度管理就像调节水流——太弱会丢失信息，太强则可能烧毁后端器件。程控衰减器通过电子控制实现精确的dB级调节，解决了传统手动衰减器的三大痛点：

• 响应速度：手动旋钮调节需要数秒，而数字程控衰减器可在毫秒级完成切换
• 重复精度：人工操作存在0.5dB以上的误差，程控方案能控制在±0.1dB以内
• 集成可能：支持USB/TTL等通信接口，可直接嵌入自动化测试系统

尤其在进行多通道测试或批量校准时，这种可编程特性能让效率提升一个量级。🛠️ 关键结论：当测试涉及功率扫描或需要保存衰减记录时，程控方案几乎是唯一选择。

二、程控衰减器如何成为信号完整性的守门员？

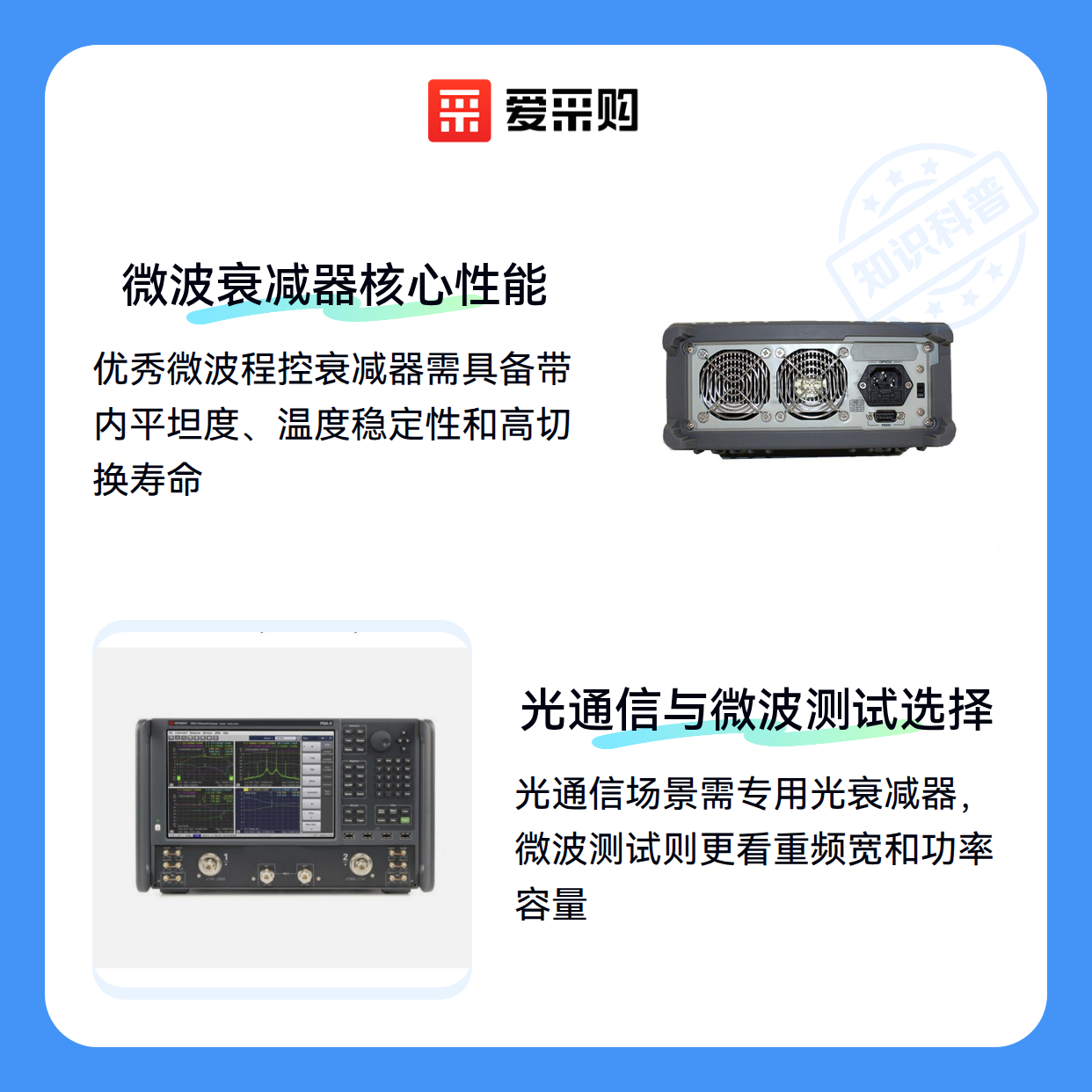

一套合格的微波程控衰减器需要同时扮演三种角色：功率调节器、信号隔离器和阻抗匹配器。以常见的50Ω系统为例，其核心性能体现在：

• 带内平坦度：优秀器件在3GHz频段内波动不超过±0.3dB
• 温度稳定性：工业级产品在-40℃~85℃范围内衰减量变化小于0.01dB/℃
• 切换寿命：采用电磁继电器方案的器件可达百万次操作

在毫米波测试场景中，Keysight程控衰减器这类设备之所以被优先考虑，正是因为其内部采用薄膜电阻网络而非普通PIN二极管，能有效避免高频段的相位畸变。🔍 关键发现：衰减器的非线性特性会直接影响调制信号EVM指标，这对5G NR测试尤为致命。

三、光通信和微波测试该选哪种衰减方案？

不同应用场景对衰减器的需求差异就像显微镜与望远镜的区别：

• 光通信场景
  需要关注波长适配性和偏振相关性：光程控衰减器通常工作在1310/1550nm窗口，消光比需大于20dB。某些光纤传感系统甚至要求0.01dB的调节精度。

• 微波测试场景
  更看重频宽和功率容量：射频程控衰减器在18GHz以上频段仍要保持良好驻波比，平均功率处理能力需达2W以上。

当预算有限或只需固定衰减值时，步进衰减器是经济的选择。其机械开关结构虽然速度较慢，但在基站维护等场景已经够用。

⚡ 决策要点：实验室优选程控型，产线测试可考虑步进式，光系统必须用专用光衰减器。

四、搭建测试系统时最容易遗漏的配套环节

很多工程师在采购程控衰减器后才发现，要构建完整测试链路还需要这些"配角"：

• 信号分析设备：网络分析仪用于验证衰减器实际S参数，特别是回波损耗
• 连接系统：优质射频连接器能减少0.2dB以上的插入损耗，N型接头在6GHz以上优于SMA
• 校准工具：通过式功率计比终端式更适合衰减器线性度测试

📌 隐藏成本：劣质同轴电缆在18GHz时额外损耗可能超过3dB/m，这相当于衰减器精度的十倍误差。

五、为什么衰减器校准周期比想象中更关键？

即使是最稳定的可编程衰减器，其性能也会随时间漂移。三个容易被忽视的维护细节：

1. 湿度影响：陶瓷基板的吸湿会导致高频段衰减量增加0.5dB以上
2. 接触氧化：继电器触点电阻增大会引入非线性失真
3. 机械应力：频繁插拔会使同轴电缆阻抗失配，建议使用扭矩扳手控制连接器紧固度

🔧 维护建议：工业环境每半年做一次全频段校准，实验室每年一次即可，但每次重要测试前都应做点频验证。

从频谱分析仪的噪声基底到功率分配器的幅度平衡，精准的衰减控制始终是射频系统的基石。根据你的测试场景（研发验证/产线测试/现场维护）、频段需求（基带/毫米波/光频）和精度要求（0.1dB/1dB）来匹配适合的程控衰减器方案，远比单纯追求高指标更有实际价值。
