当你的电路设计需要处理GHz级高频信号时，普通
高频高速覆铜板选型的三个关键维度
1小时前一、为什么普通覆铜板无法满足高频需求？

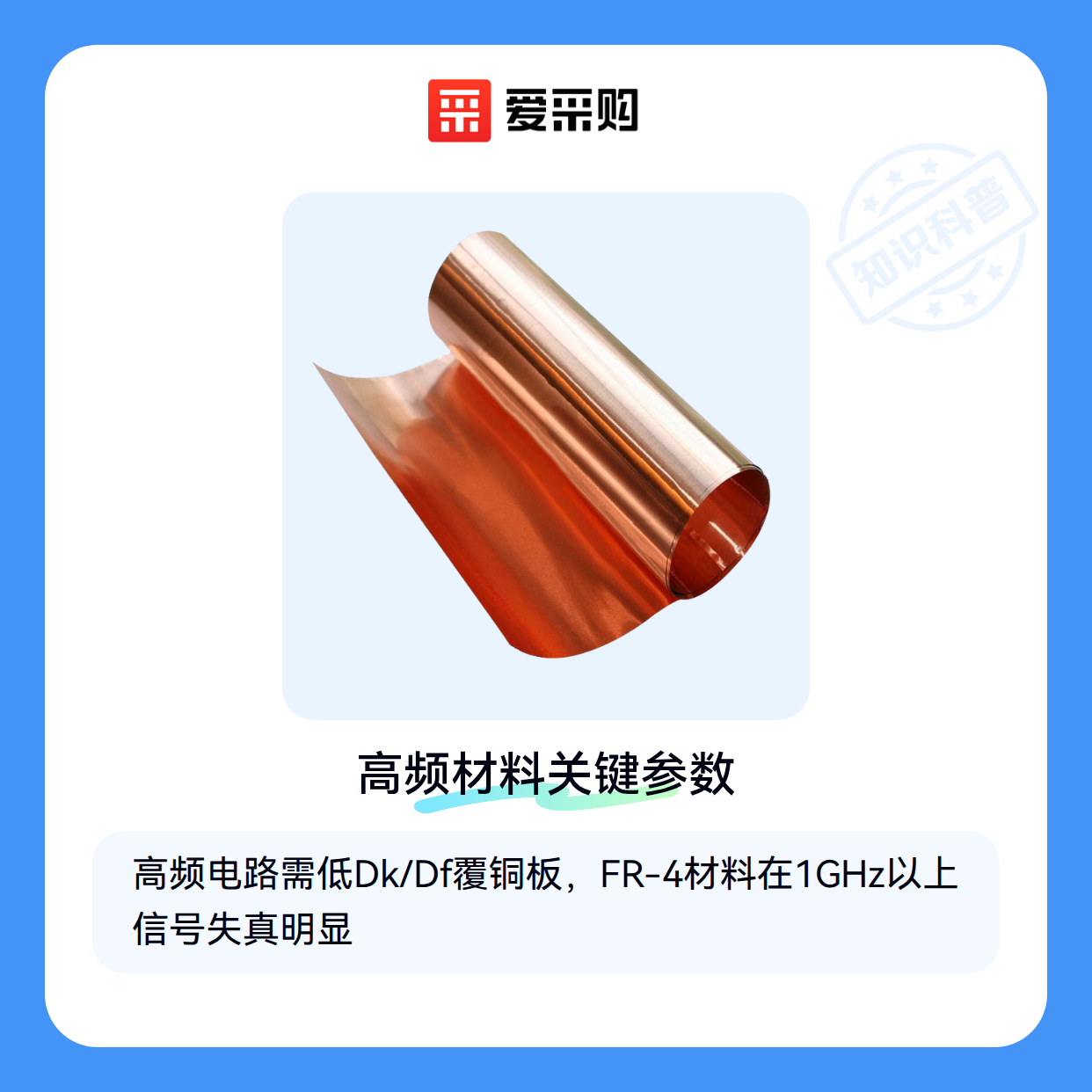

高频电路的核心痛点在于信号完整性，这直接由两个参数决定：
- 介电常数（Dk）：数值越低，信号传播速度越快，时延越小
- 损耗角正切（Df）：数值越低，信号传输过程中的能量损耗越少
常见的
- 信号边沿会明显变缓
- 传输延迟增加30%以上
- 相邻信号线产生串扰
这类玻纤布基材更适合消费电子等低频场景，⚡高频应用必须选择Dk<3.5、Df<0.005的专业材料。
二、PTFE vs 改性环氧树脂：高频性能的本质差异
不同基材的分子结构决定了其高频特性：
聚四氟乙烯（PTFE）
氟碳键结构对称稳定，Dk可低至2.1，Df小于0.001
但热膨胀系数大，加工需要特殊工艺改性环氧树脂
通过添加陶瓷填料降低Dk（3.2-3.8）
平衡了成本与性能，适合10GHz以下应用聚酰亚胺薄膜
柔性电路首选，Dk约3.5
耐高温但吸湿性强需防潮处理
关键判断维度：
⚠️ 不要只看标称参数，实际Dk/Df会随频率升高而变化
⚠️ 铜箔粗糙度同样影响高频损耗（超低轮廓铜箔可降损耗20%）
三、根据应用场景匹配覆铜板类型
毫米波雷达（77GHz）
- 需要超低损耗材料（Df<0.002）
陶瓷覆铜板 凭借170W/m·K的导热系数成为首选- 氮化铝基板可解决大功率散热问题
5G基站（3.5-28GHz）
- 改性环氧树脂性价比更优
- 注意多层板压合时的介电层一致性
- 表面处理优先选沉金而非OSP
卫星通信（Ka波段）
- PTFE材料能承受太空温度循环
- 需要
铝基覆铜板 辅助散热 - 避免使用含卤素阻燃剂
可穿戴设备
柔性覆铜板 适应曲面设计- 聚酰亚胺基材耐弯折5000次以上
- 注意动态弯曲时的阻抗变化
四、高频PCB制造必须匹配的加工设备
买了高性能覆铜板只是开始，加工工艺同样关键：
图形转移环节
- 传统曝光机定位精度±25μm，高频板需±5μm
PCB激光曝光机 直接成像避免底片变形- 线宽控制需达±10%以内
层压工艺
- 普通
压合机 温控±5℃不能满足PTFE需求 - 真空热压机能将温差控制在±1℃
- 压力波动需<2%以防介质层厚度不均
钻孔质量
- 高频板孔壁粗糙度需<15μm
PCB钻孔机 主轴转速应达18万转/分钟- 使用0.1mm钻头时需实时补偿钻偏
五、存储和加工中的常见误区
仓储管理
- PTFE材料吸水率<0.01%但仍需防潮包装
- 开封后应在24小时内用完
- 存储环境湿度建议40%RH以下
加工参数
- 高频板钻孔进给速度需降低30%
- 避免使用含氯清洗剂腐蚀铜面
- 阻焊油墨厚度影响阻抗，需控制在15±3μm
质量验证
- 普通万用表无法检测GHz级阻抗
线路板测试仪 需支持TDR时域反射法- 建议做3D切片检查内层对准度
高频电路的成本大头其实不在材料本身，而在于失效后的重新验证。⚡建议首批次生产预留10%余量做破坏性测试。
