选错5脚贴片电源管理通用芯片？可能是这些细节被忽略了

在挑选5脚贴片电源管理通用芯片时，你是否也遇到过看似规格相同但实际性能差异明显的情况？本文将帮你识别那些容易被忽略的关键选型细节。

一、为什么5脚贴片封装成为电源管理芯片的主流选择？

SOT23-5封装因其紧凑尺寸和标准化引脚布局，成为中小功率电源管理芯片的首选方案。这种封装不仅便于自动化贴片生产，还能在有限空间内实现稳定的热性能。

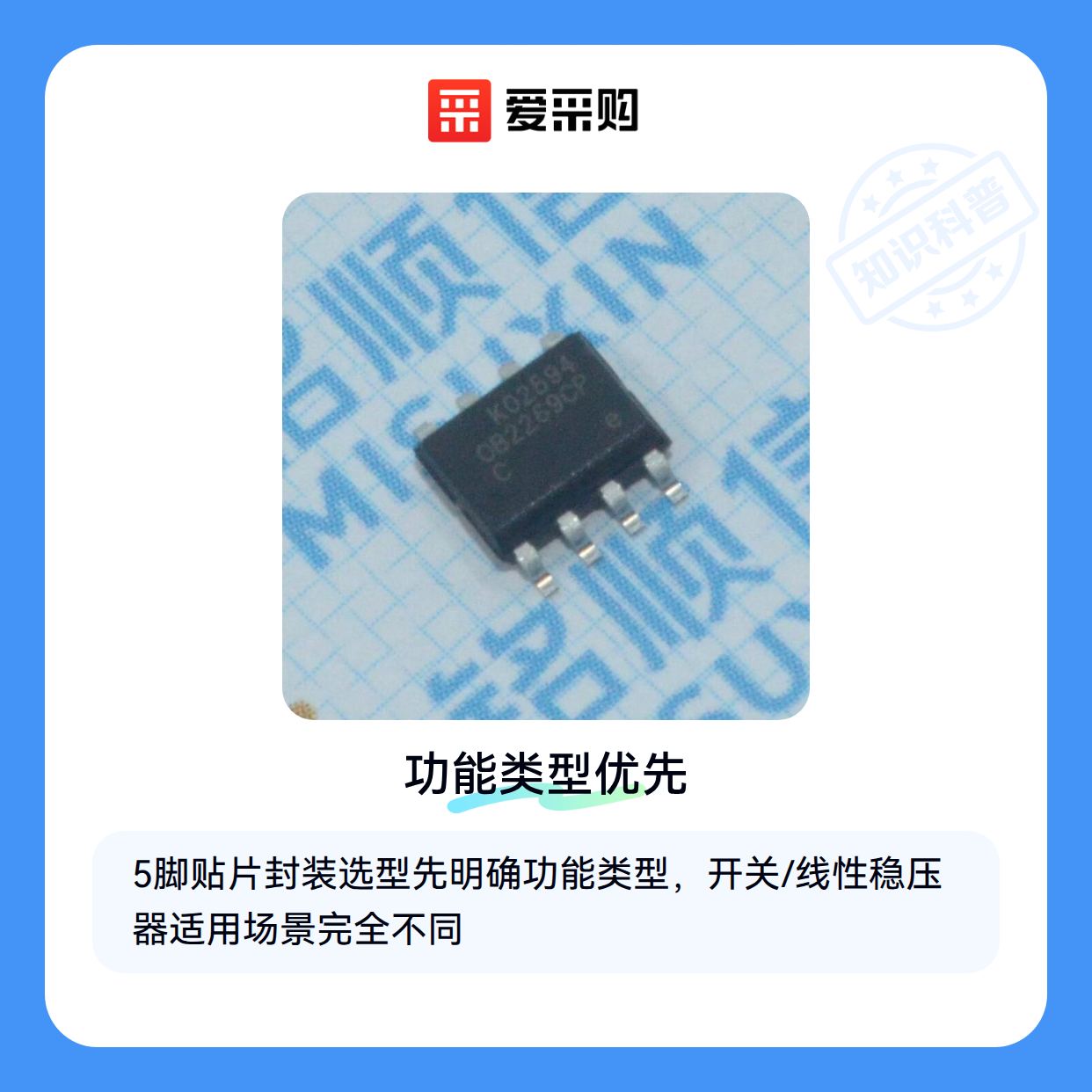

但要注意，同样采用5脚贴片封装的芯片可能承担完全不同的电源管理功能——可能是升压PFC稳压器，也可能是低压差线性稳压器。仅凭封装规格无法判断其真实适用场景。

采购时首先需要明确：你的应用需要的是开关稳压器、线性稳压器还是电源监控IC？这个基础判断能过滤掉50%以上不匹配的选项。

二、哪些隐性参数决定了5脚贴片电源管理芯片的实际表现？

输入电压范围的适配性往往被低估。某些标称宽电压输入的芯片，在极限电压下的转换效率可能大幅下降，导致系统在电压波动时异常发热。

开关频率的选择需要权衡：高频方案能使用更小的外围电感电容，但EMI处理难度增加；低频方案更适合对噪声敏感的信号采集电路。

效率曲线比峰值效率更重要。某些贴片电源管理芯片在轻载时效率急剧下降，这会直接影响电池供电设备的待机时长。

三、如何根据应用场景选择5脚贴片电源管理芯片？

选择5脚贴片电源管理芯片时，首先要明确负载类型和输入源特性。

• 对于电池供电的便携设备，优先考虑静态电流低的LDO稳压芯片，以延长续航
• 需要电压转换的DC-DC应用，则需关注开关频率和效率曲线
• 驱动电机等感性负载时，PWM控制芯片的驱动能力成为关键指标

当PCB空间特别紧张时，SOT-23-5封装确实是最小化解决方案，但要注意：

• 8脚贴片电源IC在相同封装面积下可能提供更多功能引脚
• 某些SOP8封装芯片通过引脚复用可实现相似功能
• 散热要求高的场景可能需要牺牲尺寸选择TO220等带散热片封装

实际选型中常被忽视的是配套评估工具的可获得性。很多5脚PWM控制芯片需要专用编程器配置参数，而通用型电源管理IC通常有标准评估板支持快速验证。在最终决策前，建议先确认开发调试资源的可获得性。

四、采购5脚贴片电源管理芯片后，这些配套工具你准备好了吗？

选对核心芯片只是第一步，配套设备的适配性直接影响调试效率和最终性能表现。常见的评估疏漏包括：

• 缺少匹配封装类型的测试座，导致无法快速验证芯片基础功能
• 未配备相应带宽的示波器探头，关键波形参数难以准确捕捉
• 忽略评估板的接口兼容性，延长开发周期

示波器探头的选择尤为关键，带宽不足会导致开关损耗等高频信号失真。对于5脚贴片电源管理芯片的测试，建议探头带宽至少覆盖芯片开关频率的3倍，同时注意输入电容对高频测量的影响。

焊接环节同样需要特殊准备：贴片封装对热风枪温度曲线敏感，建议配合防静电镊子和贴片吸笔操作。批量生产时还需考虑SMT回流焊夹具的兼容性，避免引脚虚焊。

五、贴片电源管理芯片的工程实施，这些细节决定成败

PCB布局阶段需特别注意散热通道设计：

• 优先利用底层铜箔作为散热面，通过过孔连接芯片散热焊盘
• 避免在敏感反馈引脚附近布置高频开关走线
• 保留足够的退耦电容安装空间

焊接后的清洁处理常被忽视，残留的助焊剂可能引起漏电。建议选用挥发性好且无腐蚀性的电路板清洁剂，清洗后及时用压缩空气吹干缝隙。

长期运行可靠性取决于散热措施，紧凑布局中可考虑导热硅胶片填充芯片与外壳间隙。定期检查焊点状态，温度循环易导致贴片封装焊料疲劳。

系统化选型应遵循'场景需求→核心参数→配套验证→实施优化'的闭环逻辑。5脚贴片电源管理芯片的优势在于紧凑尺寸，但必须同步考虑测试接口、散热方案等工程现实因素，才能真正发挥其设计价值。
