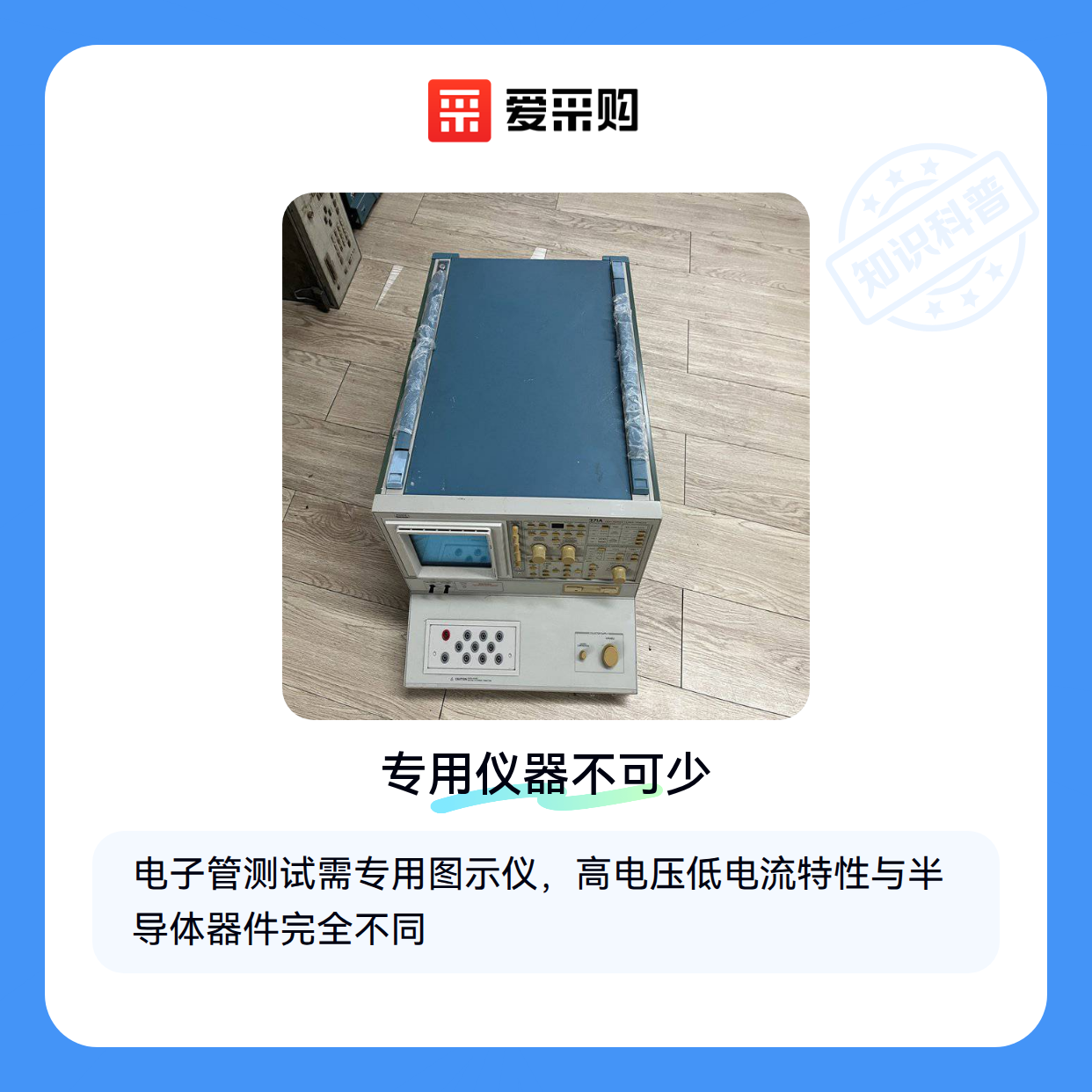

电子管测试需要专用图示仪，因为电子管的高工作电压和低电流特性与半导体器件截然不同。普通图示仪可能无法准确测量这些参数，导致测试结果不可靠。
一、电子管测试为何需要特殊设计？
电子管与半导体器件在工作原理上存在本质差异，这直接决定了测试设备的设计逻辑。电子管依赖真空环境下的电子发射与控制，工作电压通常较高而电流较低，这与半导体器件的低电压、高电流特性形成鲜明对比。
实际测试中，电子管需要承受数百伏甚至上千伏的屏极电压，而栅极偏置的微调精度直接影响放大特性。普通
为什么电子管测试需要专用图示仪？
6小时前这种差异在测试设备上体现为三个关键设计：
- 高压发生电路：电子管图示仪需要稳定的高压输出模块，而半导体测试仪更注重电流驱动能力
- 栅极控制精度：电子管对栅极电压的微小变化极为敏感，需要更高分辨率的偏置调节
- 安全隔离设计：高压测试要求更强的绝缘保护和防电弧结构
理解这些原理差异能帮助判断设备适用性——当测试对象涉及古董音响管、发射管等高压器件时，普通晶体管图示仪即使标称参数接近，实际测量结果也可能存在系统性偏差。
二、关键参数如何影响测试有效性？
电子管图示仪与半导体测试仪的核心参数体系存在明显分野，主要体现在以下维度：
- 屏极电压范围：电子管测试常需0-1000V连续可调，而半导体测试多在0-40V区间
- 栅极偏置精度：电子管要求0.1V级调节步进，半导体测试通常1V步进即可满足
- 电流测量量程：电子管阳极电流多在毫安级，半导体器件则常需安培级测量
实际选型时容易陷入两个误区： 一是过于关注最大参数值而忽略线性度，电子管特性曲线测试需要整个量程内保持良好线性 二是忽视校准周期影响，高压环境下的元件老化会加速参数漂移
这些参数差异决定了设备适用边界——当需要精确测量电子管的跨导、内阻等特性时，专用图示仪的阶梯波扫描功能和高压微调旋钮能提供更可靠的测试环境。
三、电子管测试的配套设备如何影响准确性？
电子管图示仪的测试结果准确性不仅取决于主机性能，配套设备的选择同样关键。与半导体测试不同，电子管的高压特性要求测试插座、校准器等配套必须能承受更高工作电压，普通测试线缆的绝缘性能可能无法满足需求。
实际使用中容易被忽略的两个配套环节：
- 测试插座接触阻抗：电子管引脚氧化会导致接触电阻增大，专用
14针电子管座 采用镀金弹片设计，比普通插座更稳定 - 校准周期：高压测试会加速元件老化，配套的
85052D校准套件 需要比半导体设备更频繁地验证基准值
对于需要移动测试的场景，还需考虑
四、如何根据实际需求选择电子管测试方案？
选择电子管图示仪时，建议按以下决策逻辑层层筛选：
- 先确认测试对象类型：直热式/旁热式电子管需要不同的栅极偏置电路
- 核对参数覆盖范围：整流管与功率放大管对屏极电压的要求可能相差数倍
- 评估配套完整性：缺少
高压测试线 或专用插座会限制设备实际使用场景
对于维修老式设备等非标测试需求，还要关注设备的扩展接口。部分电子管图示仪支持外接
最终决策时，应将长期维护成本纳入考量。电子管测试配套的校准器件和耗材更换频率更高，选择通用性强的测试线缆和插座能降低后续投入。
