晶振选型的5个关键维度，你漏了几个？

晶振选型直接影响设备的时钟精度和长期稳定性，选错型号可能导致信号失步、通信中断甚至系统崩溃。这篇文章帮你梳理5个最容易被忽视的关键维度，避开选型雷区。

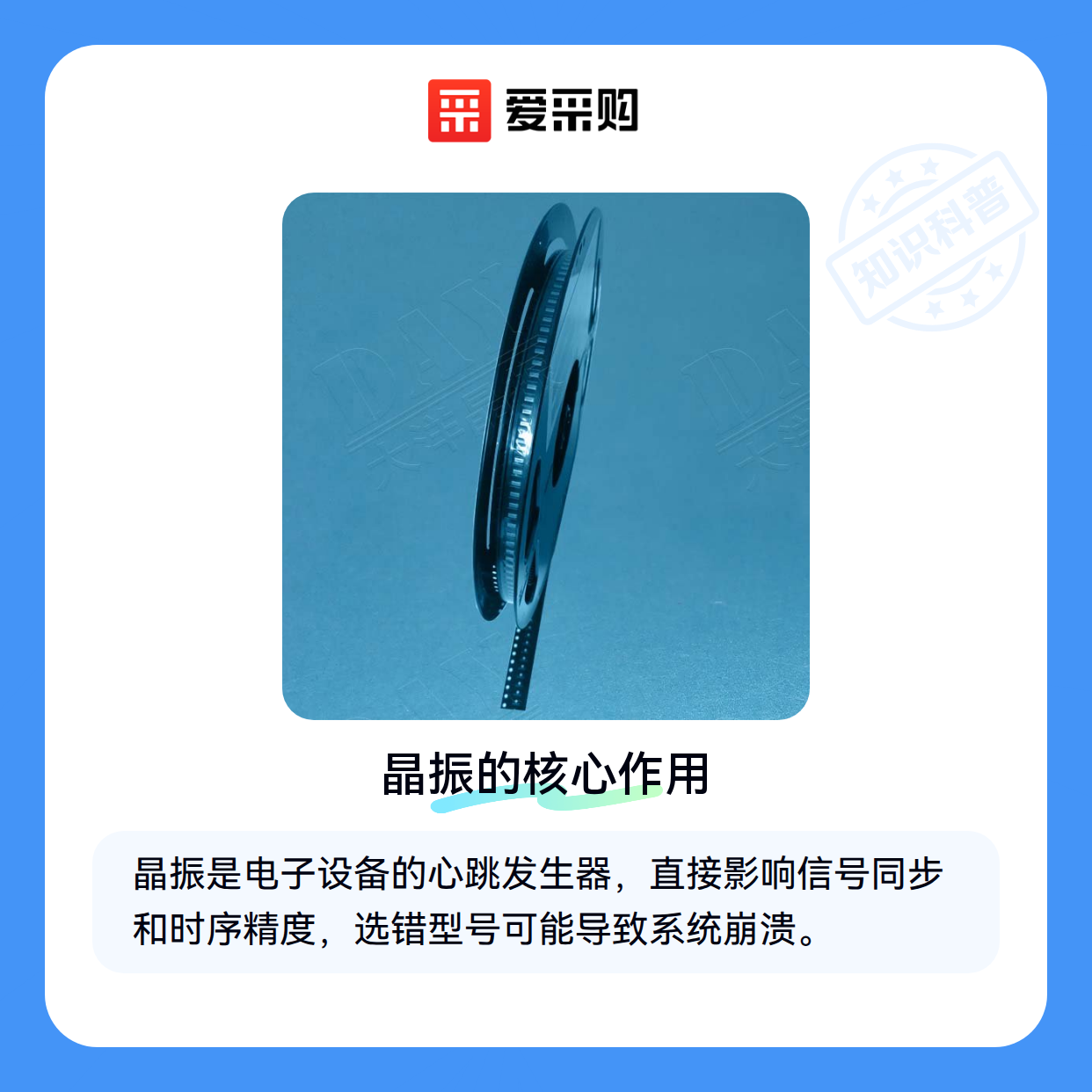

一、晶振在电子设备中的核心作用

作为电子设备的"心跳发生器"，晶振通过压电效应产生稳定的频率信号。它的性能直接影响：

• 通信设备的信号同步质量
• 工业控制系统的时序精度
• 物联网终端的低功耗表现

在5G基站、卫星导航等场景，恒温晶振OCXO能提供±0.05ppm的超高稳定度；而消费电子常用的贴片无源晶振则以低成本满足±20ppm的基础需求。选择时首先要明确：你的设备能容忍多少频率偏差？

二、晶振的工作原理和分类

所有石英晶振都基于石英晶片的压电效应，但不同结构实现不同精度：

• 普通晶振：依赖环境温度，稳定性±20~100ppm
• 压控晶振：通过电压微调频率，用于锁相环电路
• 恒温晶振：恒温槽维持温度恒定，稳定性可达±0.05ppm
• 温补晶振：用热敏网络补偿温度漂移，平衡精度与成本

⚠️ 注意：标称频率相同的晶振，实际性能可能差10倍以上。关键看频率稳定度、老化率和相位噪声这三个隐藏参数。

三、如何根据需求选择最合适的晶振？

1. 精度需求决定技术路线

• 军工/通信：选恒温晶振，温度稳定度±50ppb以内
• 工业控制：温补晶振±0.5ppm够用，成本降60%
• 消费电子：陶瓷晶振±30ppm即可，单价低于1元

2. 物理尺寸与安装方式

• 贴片式3225封装适合高密度PCB
• 直插式HC-49U便于手工焊接
• 超小2016封装用于可穿戴设备

3. 环境适应性

• 车载电子需-40~125℃宽温型号
• 高振动环境选抗振型晶体谐振器
• 潮湿环境注意密封等级

四、晶振使用中需要哪些配套设备？

采购晶振后才发现这些问题？你还需要：

1. 晶振匹配电阻：消除信号反射，通常取10-100Ω
2. 晶振负载电容：匹配标称值（常见12pF/20pF）
3. 晶振插座：方便快速更换测试

五、晶振安装和维护的注意事项

• 焊接温度控制在260℃/10s以内，避免晶片破裂
• 避免机械应力直接作用于晶振壳体
• 定期用晶振测试仪检测频率漂移
• 热敏晶振 内置电阻型号需注意驱动电平匹配

选型本质是精度、成本、可靠性的平衡。通信设备优先考虑恒温晶振的长期稳定性，消费电子则可选择更经济的晶振方案。记住：标称参数只是起点，实际工况下的表现才是关键。
