PA2.0端子选型避坑指南：为什么同系列也可能不兼容？

当你在采购PA2.0端子时，是否遇到过看似同系列却无法兼容的困扰？本文将帮你理清选型逻辑，避免因细微差异导致的连接失效问题。

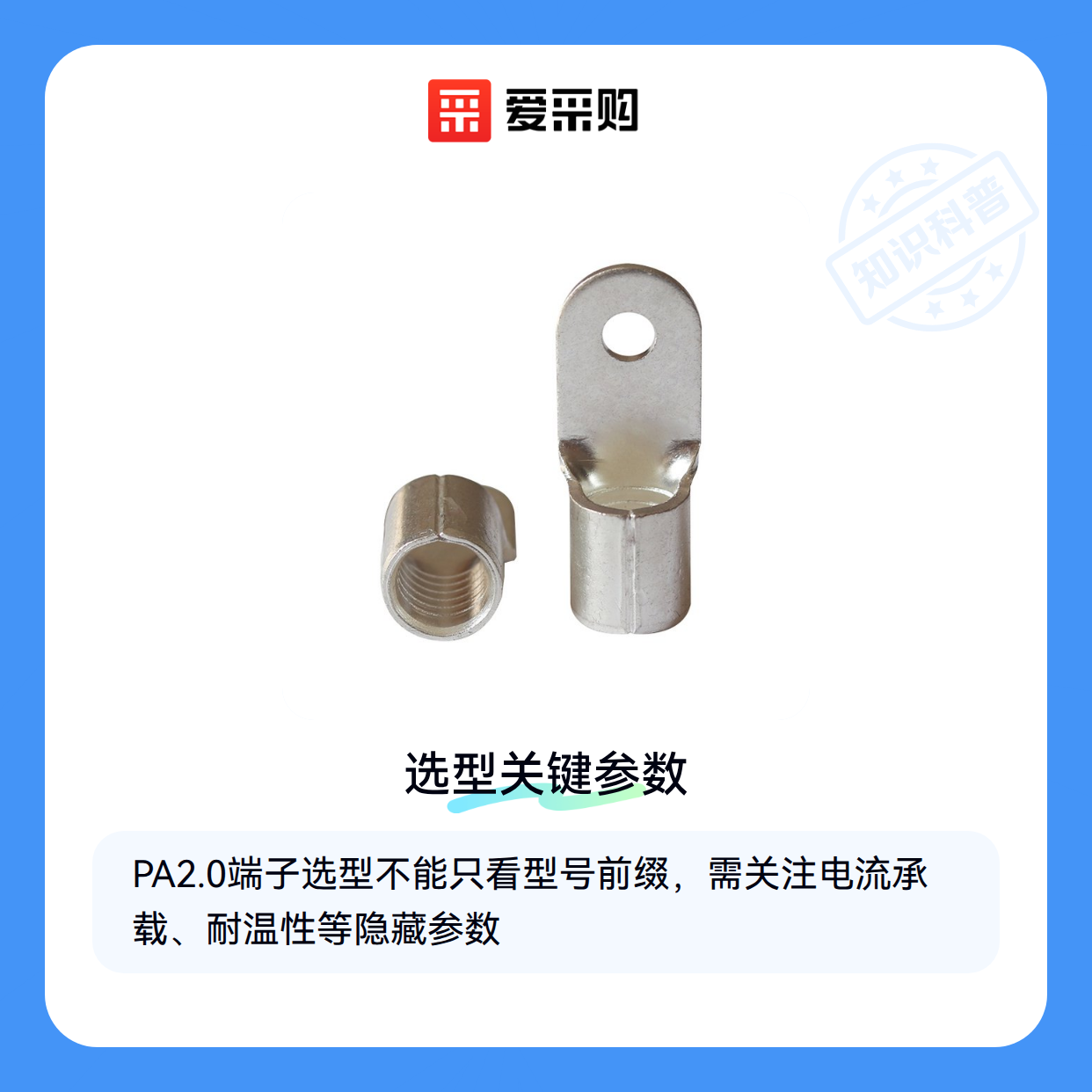

一、为什么PA2.0端子不能只看型号前缀？

PA2.0端子作为工业连接的基础元件，其兼容性不仅取决于2.0mm间距这一核心参数。电流承载能力、绝缘材料耐温性以及触点镀层工艺，都会在实际使用中产生关键影响。

例如同样是PA2.0系列，直插母座通常采用全铜五金件保证电流传导，而贴片针座则更注重PCB板上的机械稳定性。这种参数分化往往隐藏在型号后缀或封装规格中。

选型时需特别注意：

• 贴片式端子对PCB板厚和焊盘设计有特定要求
• 直插端子需匹配线缆规格和压接工具
• 带锁扣结构与非锁定型在振动环境中表现差异显著

二、贴片与直插PA2.0端子的隐藏分界线

PA2.0贴片针座和直插母座虽然共享相同间距标准，但设计逻辑完全不同。贴片结构侧重PCB板的平面接触可靠性，通常采用双侧触点设计；直插型则要确保线缆插拔时的轴向保持力。

这种差异直接导致：

• 贴片端子对回流焊温度曲线更敏感
• 直插端子需要配套的压线钳才能保证压接质量
• 混用两种类型可能引发接触阻抗升高或机械松动

在振动频繁的工业场景中，带锁扣的PA2.0贴片针座能显著降低接触失效风险，而直插母座则需要配合带应力释放结构的线缆使用。

三、原厂标准件与兼容件如何平衡成本与风险？

当面临JST标准PA2.0端子与第三方兼容件的选择时，需重点评估三个维度：

• 电气匹配性：原厂件通常保证接触阻抗和绝缘性能的稳定性，而兼容件可能存在批次差异
• 机械适配度：插拔力、锁扣结构等细微差异可能导致与配套连接器的配合问题
• 长期可靠性：振动环境下的抗松动能力与材料耐老化特性直接影响设备生命周期

对于预算敏感且对兼容性要求不苛刻的场景，可考虑通过2.0mm接线端子等标准化方案过渡。但涉及高频插拔或关键电路时，建议优先采用原厂规格，避免因接触不良导致的信号衰减或断电风险。

若必须使用兼容方案，建议通过小批量试装验证以下环节：

• 与现有连接器的插合手感是否顺畅
• 压接后的导线拉力测试结果
• 持续通电后的温升表现 这类验证能有效规避批量采购后的系统适配风险。

最终决策需回归到应用场景的本质需求——工业设备的长期运行稳定性与消费电子的成本优先策略，对PA2.0端子的选型标准存在明显差异。接下来需要关注选定端子类型后，配套压接工具的特殊要求。

四、为什么压接工具和测试仪器的匹配同样关键？

采购PA2.0端子后，许多用户发现实际安装时面临工具不匹配的问题。贴片针座需要高精度PCB焊接设备，而直插母座则依赖专用压线钳的齿距和压力控制。若强行使用通用工具，可能导致端子变形或接触不良。

测试环节同样需要针对性方案：

• 贴片式端子需关注焊点导通性，建议搭配微型端子测试夹进行点位检测
• 直插式端子应验证压接后的线缆拉力，防止振动环境下脱落
• 混合使用场景需额外检查接口间的机械干涉

行业经验表明，原厂配套工具虽成本较高，但能确保端子达到标称性能。若选择第三方工具，建议先用端子测试仪验证压接质量，再批量作业。

五、如何应对振动环境下的端子松动隐患？

工业现场常见的机械振动会逐渐劣化端子连接，表现为接触电阻上升或间歇性断电。对于PA2.0这类小型端子，传统螺纹紧固方式往往不适用，需要更精细的解决方案。

两种典型场景的应对策略：

• 长期固定安装：使用UV端子固定胶对焊点进行补强，既能防松动又便于后期维护
• 频繁插拔场合：建议加装硅胶端子保护套，兼顾缓冲和防尘功能

定期维护时，可用防静电镊子清理端子氧化层，避免直接刮擦损伤镀层。若发现端子标记套管字迹模糊，应及时更换以保持线路标识清晰。

PA2.0端子的选型本质是系统连接可靠性的决策。从子类型匹配到工具适配，再到长期维护方案，每个环节都影响着最终性能。建议根据实际应用场景的振动强度、连接频率和环境腐蚀性，形成闭环选型逻辑。
