光伏焊带选错材质，组件寿命直接减半

光伏组件里最容易被低估的部件，可能就是那几根细细的光伏焊带——选错材质或工艺，五年后发电效率可能骤降30%，而更换整个组件的成本是焊带的50倍。

一、为什么焊带被称为组件的"血管"？

焊带在光伏组件中承担着三重关键角色：

• 电流传导：串联电池片的唯一通道，电阻每增加0.1Ω，单块组件年发电量损失约2.3kWh
• 机械支撑：要承受层压工艺的140℃高温和户外-40℃~85℃的温差循环
• 应力缓冲：硅片热胀冷缩时，焊带需要通过塑性变形吸收80%以上的应力

当前主流镀锡焊带的失效模式主要集中在三方面：

1. 锡层氧化导致接触电阻上升
2. 铜基材疲劳断裂引发虚焊
3. 助焊剂残留造成腐蚀穿孔

⚡ 结论：焊带性能直接决定组件25年生命周期内的衰减曲线

二、镀层厚度0.1mm的差异如何导致10年寿命差？

焊带的材料科学背后有四个关键参数：

• 导电率：TU1无氧铜的导电率（58MS/m）比普通铜带高15%，但成本仅增加8%
• 镀层附着力：合格的镀锡层需要达到≥8.5N/mm²的焊接拉力（相当于挂住5个iPhone的重量）
• 延展率：户外用焊带应具备≥25%的延伸率，才能应对极端温差形变
• 锡纯度：Sn99.99%锡料比普通锡料抗氧化性能提升3倍，但熔点会降低7℃

特别要注意的是：

• 镀锡层不是越厚越好，0.06-0.08mm是最佳平衡点
• 无铅焊带在欧盟市场是刚需，但会牺牲5%的焊接良率
• 镀铜焊带适合高湿环境，但需要配合特殊助焊剂使用

⚡ 结论：没有"万能焊带"，关键参数必须匹配组件使用环境

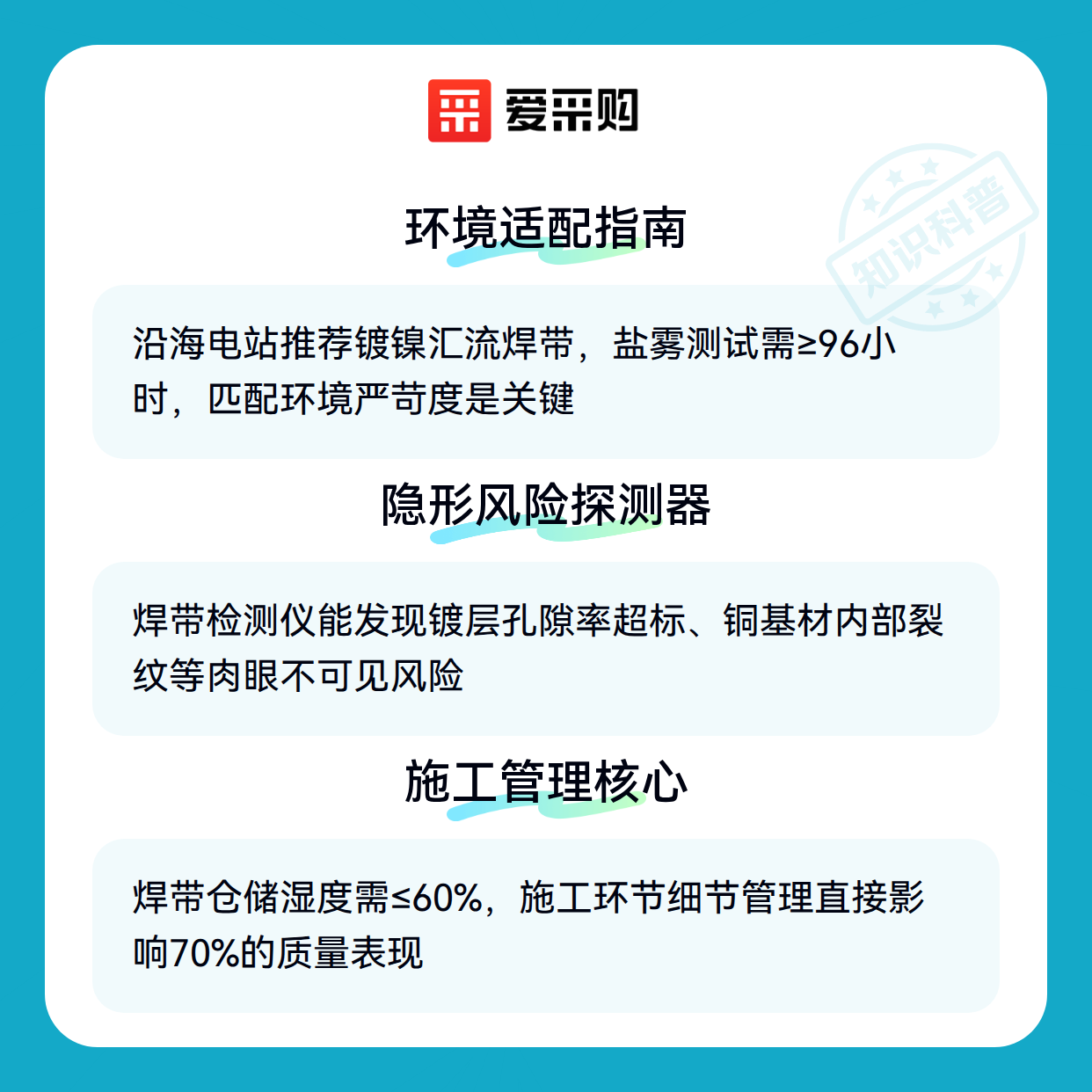

三、沿海电站该选互连焊带还是汇流焊带？

对于大型地面电站，汇流焊带需要重点关注：

• 截面积通常需≥4mm²以承载大电流
• 折弯处要预留0.5mm弧度避免应力集中
• 建议搭配光伏组件的电流分档使用

户用场景下的互连焊带则要注意：

• 宽度需精确匹配电池主栅线（±0.2mm）
• 表面粗糙度Ra≤1.6μm以减少碎片率
• 建议选择预涂助焊剂型号

⚡ 结论：先确定环境严苛度，再选择焊带结构类型

四、焊带检测仪能发现哪些肉眼看不见的风险？

采购焊带后必须配置的三类质检设备：

1. 镀层测厚仪：检测锡层厚度波动（误差需≤±0.003mm）
2. 拉力试验机：验证焊接强度（≥8.5N/mm²）
3. 电阻测试仪：测量单位长度电阻（≤0.18Ω/m）

特别是焊带检测仪能发现：

• 镀层孔隙率超标（导致早期腐蚀）
• 铜基材内部裂纹（引发疲劳断裂）
• 助焊剂涂布不均（造成虚焊）

⚡ 结论：20万元的检测设备投入，可能避免200万元的组件召回损失

五、焊带存放超过这个湿度，再好的材质也白费

施工环节最易被忽视的五个细节：

• 仓储条件：相对湿度必须≤60%，否则镀锡层会生成"锡须"
• 裁切工艺：使用专用焊带裁剪机保证切口平整度（倾斜角≤3°）
• 焊接温度：控制在360±5℃（温度过高会烧穿EVA胶膜）
• 牵引张力：放线张力需稳定在2-3N（过大导致变形）
• 清洁要求：手指接触焊带后必须用酒精擦拭，避免油脂污染

⚡ 结论：焊带质量30%靠材料，70%靠现场管理

从铜材选型到光伏电池片焊接，焊带的每个环节都需要精确控制。建议先做小批量环境测试（尤其是盐雾/湿热/紫外老化），再确定最终方案。记住：省下的焊带成本，往往会变成后期运维的加倍支出。
