bt34双二极管选型避坑指南：为什么参数达标还不够？

选型bt34双二极管时，参数达标只是起点，封装差异和热管理要求往往成为后续电路稳定性的隐形杀手。

一、为什么简单并联两个二极管不等于双二极管？

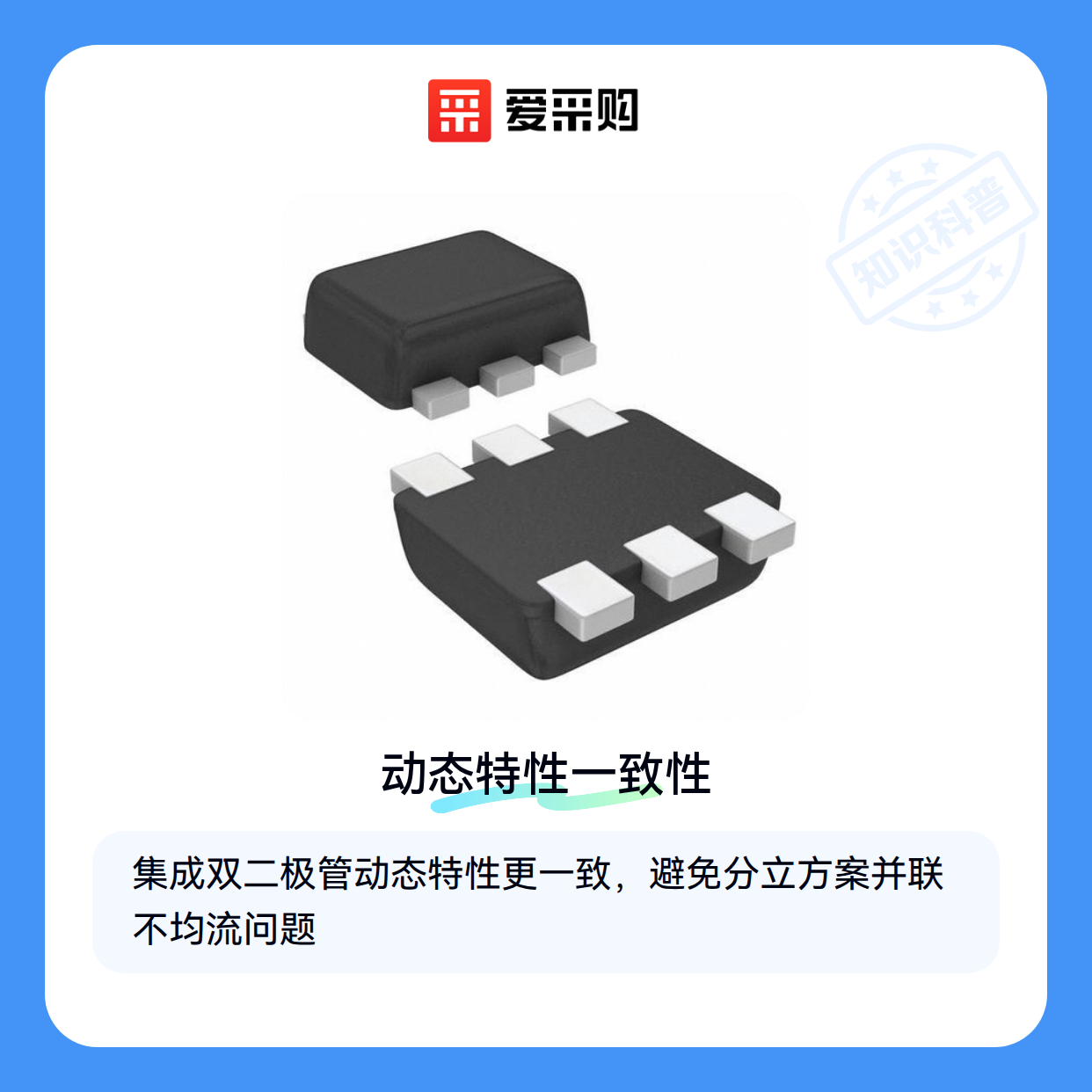

双二极管并非分立器件的简单组合，bt34这类集成器件通过芯片级设计实现了更一致的动态特性：

• 正向导通电压一致性直接影响并联均流效果
• 反向恢复时间差异可能导致高频开关场景的波形畸变
• 集成封装的热耦合特性比分立方案更利于温度均衡

这种本质区别使得bt34在需要对称特性的桥式整流或功率分配电路中表现更稳定。

二、TO-220封装如何影响你的散热设计自由度？

bt34常见的TO-220封装虽然便于安装散热片，但其热阻特性会限制高频场景下的性能发挥：

金属支架与塑封材料的热膨胀系数差异，在温度循环工况下可能引发焊点疲劳。这意味着即使参数表里的结温上限达标，实际布局时仍需预留比单二极管更大的散热空间。

当电路板空间受限时，可能需要权衡是否改用热性能更优的SMD封装方案。

三、稳压/整流场景下，双二极管是否比分立方案更合适？

当电路设计需要同时处理稳压和整流功能时，双二极管与分立方案的选择往往让工程师陷入两难。关键判断点在于高频开关场景下的热耦合效应：

• 功率分配场景中，双二极管的集成封装能减少PCB空间占用，但要求两路负载特性相近
• 高频开关场景下，分立方案更易实现局部散热优化，避免双管相互热干扰
• 需要严格匹配导通时序的场合，双二极管的工艺一致性优势会更明显

对于bt34这类TO-220封装的双二极管，其热管理特性决定了它更适合中等功率的连续工作场景。若遇到以下情况，建议考虑二极管阵列方案：

• 需要超过两路的并联整流路径
• 工作环境存在明显振动或机械应力
• 对反向恢复时间有严格匹配要求

而大电流整流或需要与其他功率器件协同散热时，模块化设计的二极管模块往往表现出更好的系统可靠性。特别是当：

• 需要与IGBT/MOSFET共享散热路径
• 存在瞬时过电流风险
• 系统布局空间允许使用复合散热方案

实际选型时，建议先用双二极管原型验证热分布，再根据温升情况决定是否改用模块方案。这个验证过程能有效避免参数达标但系统过热的情况。

四、散热片选型不当可能导致系统级失效

即使bt34双二极管的参数完全匹配，散热设计仍是系统可靠性的关键瓶颈。TO-220封装的散热能力受限于安装方式和散热片接触面积，在连续高频开关场景下，仅靠器件自身散热可能无法满足需求。

需要特别关注散热片与PCB布局的协同设计：

• 散热片厚度应适配安装支架的机械强度
• 散热膏涂抹均匀度影响热传导效率
• 空气流动方向要与散热鳍片走向一致

实际安装时常见的问题是散热片与二极管封装之间存在微小空隙，这会使热阻显著增加。使用信越导热硅脂等高质量界面材料能有效填补微观不平整，但需注意涂抹厚度不宜超过推荐值。

维护阶段建议定期检查散热系统状态，使用电路板清洁剂清除积尘时，注意避开二极管引脚绝缘部位。散热片氧化层也会随时间降低散热效率，必要时可用精密仪器清洁剂处理表面。

五、焊接温度控制不当可能引发隐性故障

bt34双二极管对焊接工艺敏感度常被低估。其内部两个PN结的热膨胀系数差异，使得过高的焊接温度可能导致晶格应力累积。建议使用数显恒温焊台，并将温度控制在器件规格书推荐范围内。

机械应力是另一隐蔽风险点：

• 插件焊接后避免强行弯折引脚
• 使用贴片二极管支架固定时注意均匀受力
• 运输存储建议采用防静电包装袋和元件收纳盒

调试阶段用示波器探头检测波形时，要特别注意接地环路引起的测量误差。高频电流探头能更准确反映双二极管在开关瞬态的实际表现，这对评估器件真实工况很重要。

bt34双二极管的选型本质是系统匹配问题。从散热设计到焊接工艺，每个环节的适配性都会影响最终可靠性。建议建立从参数验证到场景测试的完整评估流程，特别关注高频工况下的热积累效应。
