铝塑复合热熔管安装时这个细节没注意，后期维修成本翻倍

铝塑复合热熔管在工程中的核心价值，往往被低估在"安装"这个环节——90%的后期渗漏问题，其实都源于施工时对热熔工艺的忽视。

一、为什么铝塑结构能同时解决渗漏和变形问题？

传统PPR铝塑复合管的铝层不是装饰，而是承担着双重使命：

• 抗形变：铝层像骨架一样阻止塑料层热胀冷缩，避免管道弯曲变形
• 阻氧：隔绝氧气渗透，防止微生物滋生和金属件腐蚀

目前主流工程用的DN75铝塑管通常采用三层共挤工艺（塑料-铝-塑料），其中铝层厚度直接影响抗压能力。例如2.0MPa工作压力的管材，铝层厚度需≥0.3mm才能保证长期稳定性。

结论：铝层厚度和焊接工艺决定管材寿命，采购时别只看塑料层材质 ⚠️

二、热熔连接失效的三大隐蔽原因

铝塑复合管的热熔难点在于铝层和塑料层的膨胀系数不同，施工时容易产生：

1. 虚焊：温度不足导致塑料层未完全熔合（需260±5℃）
2. 过熔：铝层受热变形形成毛细孔（超过280℃风险激增）
3. 应力开裂：冷却速度过快造成内层收缩裂缝

实测数据显示，采用热熔管专用模头的合格焊口，其抗拉强度能达到管材本体的90%以上，而普通PPR模头焊接的接口强度仅有60%-70%。

结论：铝塑管热熔必须用专用模头，普通PPR工具是隐患源头 ⚠️

三、不同压力场景该选单层铝还是双层铝？

对于压力波动大的场景（如太阳能热水系统），建议选择带铝塑PPR管增强层的双铝结构。而PE热熔管虽然成本更低，但长期耐温性不足，不适合高于60℃的热水系统。

结论：压力≥1.6MPa或温度≥70℃必须用双层铝结构 ⚠️

四、没有专用热熔机，再好的管材也白费

铝塑复合管热熔需要设备具备：

• 精准温控：波动范围≤±3℃（普通PPR热熔机通常±10℃）
• 双头加热：同时处理管材和管件接口
• 压力稳定：保压阶段压力需维持在0.02-0.03MPa

市场上有些管材切割器号称"通用型"，但切割铝塑管会产生毛刺，必须选用带倒角功能的专用切割刀。

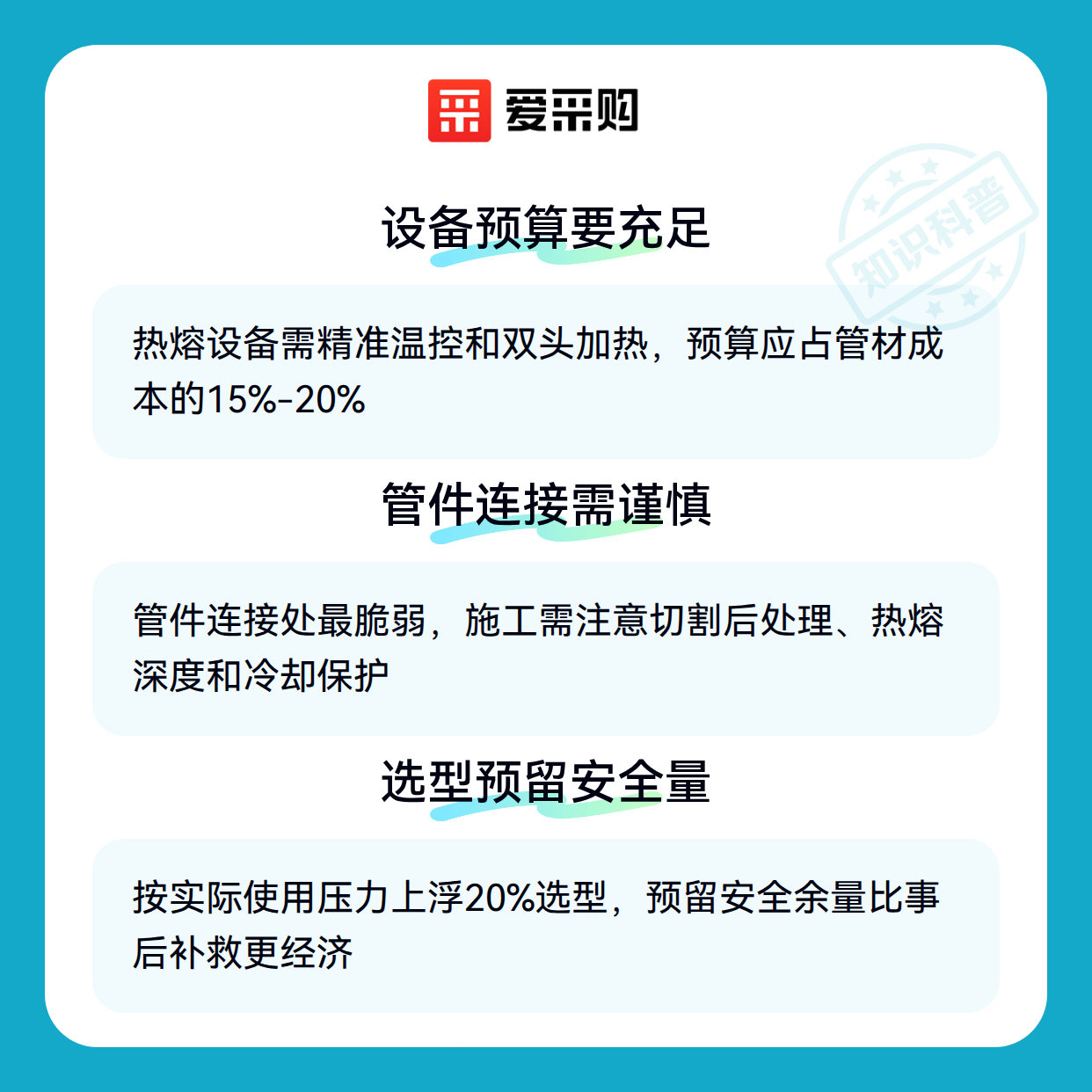

结论：热熔设备预算应占管材成本的15%-20%，省这笔钱后期维修更贵 ⚠️

五、90%的渗漏都发生在这个连接部位

铝塑复合管最脆弱的环节是管件连接处，施工时要注意：

1. 切割后处理：用专用刮刀去除内壁氧化层（长度≥插入深度+2mm）
2. 热熔深度：管件承插必须到底，并在标线位置保持3秒定型
3. 冷却保护：焊接后30分钟内避免受力，建议用保温套管临时包裹

特别提醒：铝塑复合管的管件接头必须同材质，混用普通PPR管件会导致电化学腐蚀。

结论：验收时重点检查焊口熔瘤是否均匀完整 ⚠️

选择铝塑复合管的本质是买系统可靠性——从管材厚度、热熔工艺到配套工具，每个环节都影响最终成本。建议按实际使用压力上浮20%选型，预留安全余量比事后补救更经济。
