贴片三极管EY在电路设计中如何避免选型失误？

当你在电路设计中搜索贴片三极管EY时，是否曾因参数差异导致选型失误？本文将帮你理清关键判断点，避免通用型号背后的场景适配陷阱。

一、为什么SOT-23封装的三极管不能随意互换？

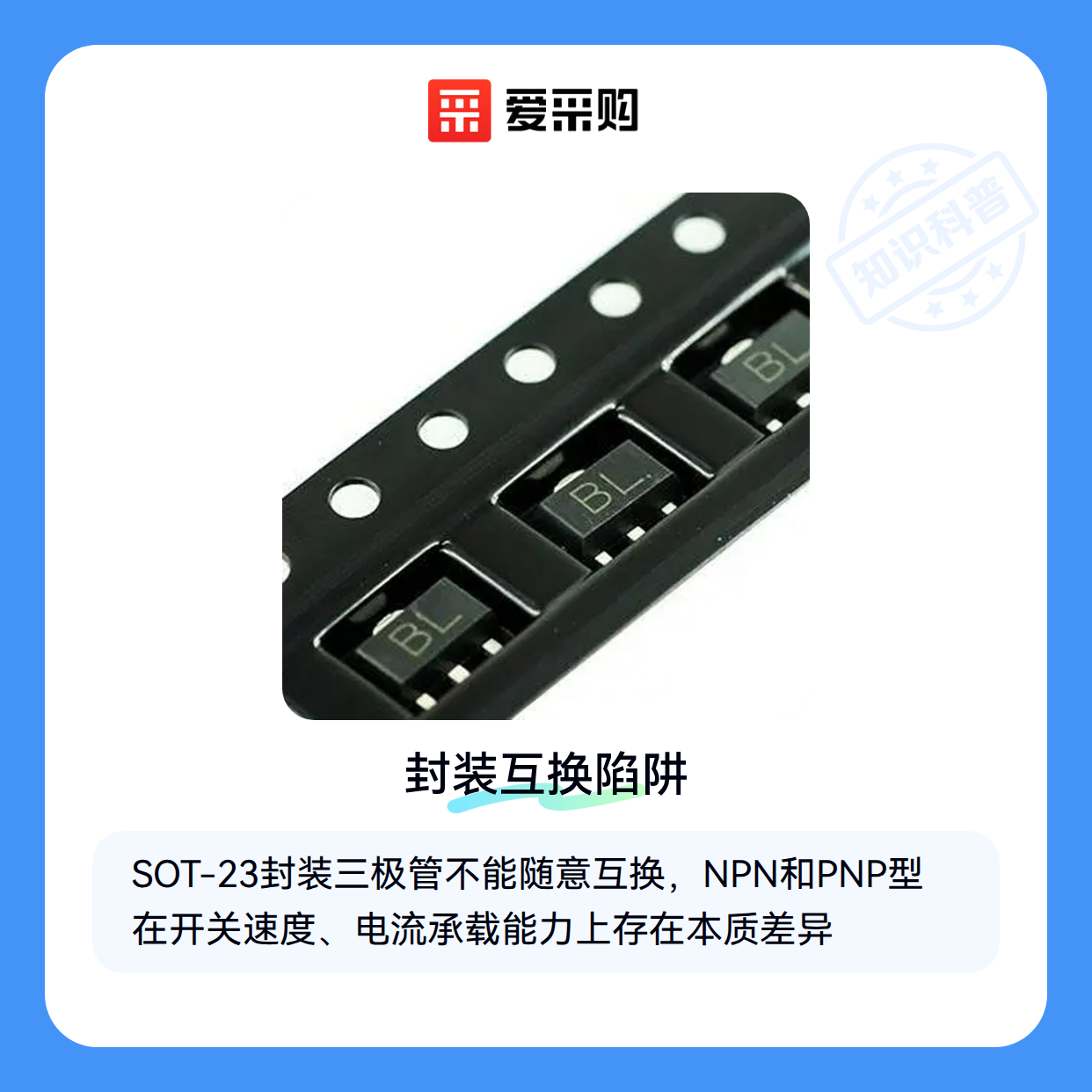

贴片三极管EY的通用性常被高估，其实际表现高度依赖封装形式和极性结构。以常见的SOT-23封装为例，NPN和PNP型在开关速度、电流承载能力上存在本质差异。

看似相同的贴片封装下，不同型号的三极管可能针对特定场景优化：

• 高频开关电路更关注过渡频率和饱和压降
• 线性放大电路则需优先考虑电流放大系数和噪声特性

这种差异使得直接替换同封装型号存在风险，必须结合具体电路需求判断关键参数优先级。

二、EY型号在开关与放大电路中的隐藏差异

贴片三极管EY的通用型号特性，在不同电路拓扑中会呈现截然不同的表现。开关电路中若误用为放大用途，可能导致信号失真；反之则可能引发效率下降。

设计时需要特别注意：

• 开关场景下关注导通/关断时间的匹配度
• 放大场景下需确保工作点稳定性与线性区范围

这些隐性差异说明，选型不能仅看封装兼容性，必须回归电路的核心需求本质。

三、如何根据电路需求选择替代型号？

当贴片三极管EY不可用时，替代型号的选择需优先匹配封装兼容性。SOT-23封装因体积小巧适合高频开关电路，而SOT-89的散热性能更优，适合需要承受更高电流的放大场景。

关键判断点在于：

• 开关电路优先考虑SOT-23封装的MMBT3904等型号，其低结电容特性可减少信号延迟
• 功率放大场景建议选择SOT-89封装的PNP管如2SB804，其金属散热片能有效降低温升
• 若PCB空间受限，SOT-223封装可作为折中方案，但需注意其引脚定义与EY型号的差异

替代型号的电流/电压参数需留有余量。例如驱动继电器时，集电极电流应至少超出负载电流20%，而高频应用需特别关注过渡频率是否满足信号速率要求。

最后务必验证配套设备的兼容性：回流焊温度曲线需适配新封装的热容量，PCB焊盘设计也要对应调整。这些细节往往比参数匹配更容易被忽视，却直接影响最终可靠性。

四、选对焊接设备才能发挥贴片三极管EY的性能

采购贴片三极管EY后，焊接环节的适配性往往被忽视。不同于直插式器件，SMT贴片工艺对回流焊机的温控精度和PCB板设计有更高要求。

• 八温区回流焊机更适合多品种小批量生产，能精准控制不同焊点的温度曲线
• 单面板设计需预留足够的散热焊盘，避免因热容量不足导致虚焊
• 高精度贴片机的定位误差直接影响三极管引脚与焊盘的对位精度

助焊剂的选择同样关键。水溶性助焊剂清洗方便但可能腐蚀焊点，无铅助焊剂环保但需要更高焊接温度。对于EY这类小型贴片器件，低残留配方能减少桥接风险。

建议根据生产规模匹配设备组合：实验室调试可用恒温烙铁配合防静电镊子，批量生产则需确保贴片机与回流焊机的参数联动。

五、这些实操细节决定贴片三极管EY的可靠性

EY型号的丝印标识较小，焊接前建议用放大镜核对NPN/PNP极性。误判极性会导致整个电路模块失效，这种低级错误在返修案例中占比很高。

静电防护必须贯穿操作全程：

• 铺设防静电橡胶地垫形成等电位工作区
• 操作人员佩戴PU防滑防静电手套
• 元件收纳盒选用导电材料避免电荷积累

焊接后的清洗工序常被省略，但助焊剂残留可能引发漏电。PCB水性清洗剂配合超声波设备能彻底清洁EY这类小间距器件。

贴片三极管EY的选型本质是系统匹配题：先明确电路场景对频率和功率的需求，再考虑生产工艺对封装和焊接的要求，最后用防静电措施和清洗流程保障长期可靠性。这种闭环思维比单纯比较参数更重要。
