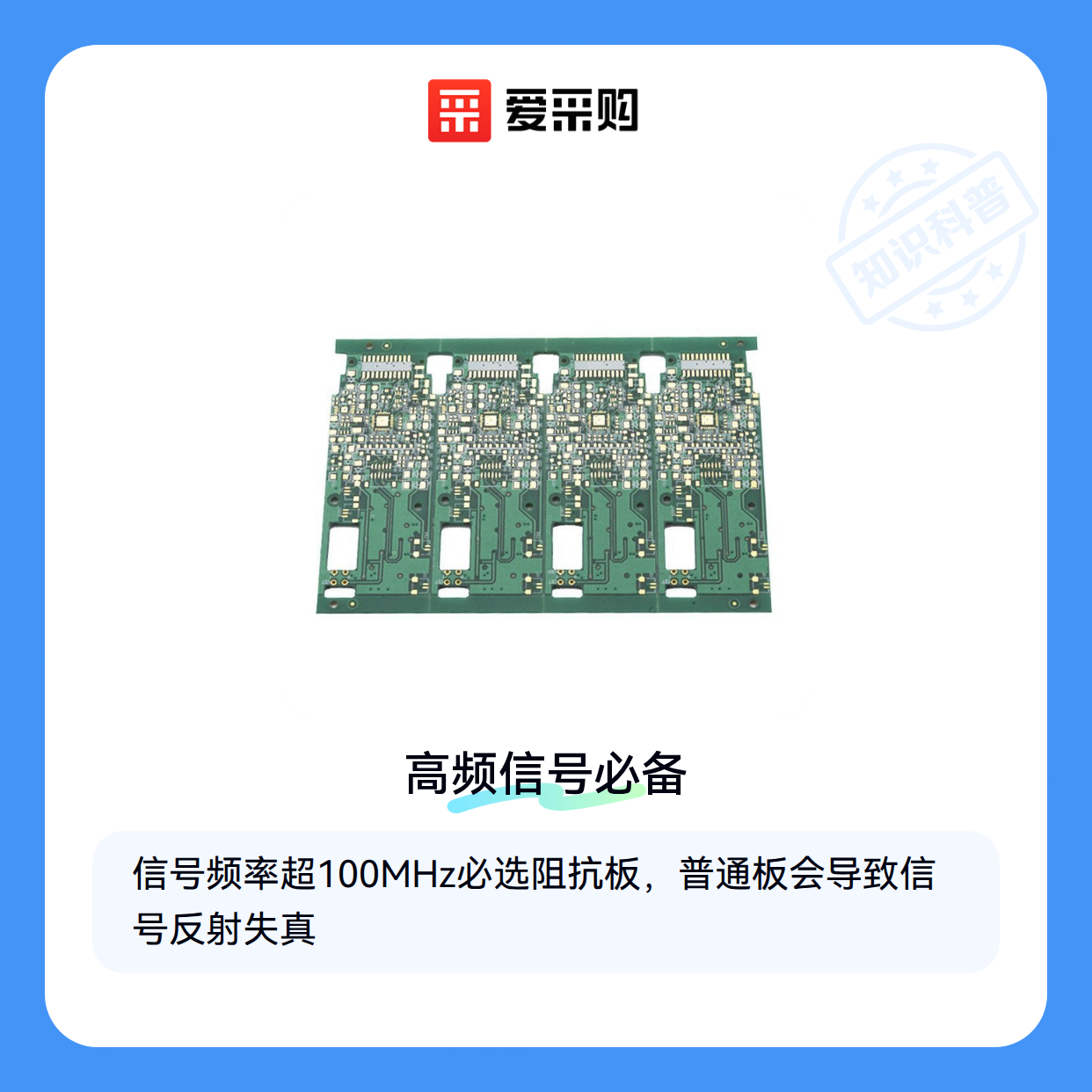

当信号频率超过100MHz或需要精确控制信号反射时，普通电路板的阻抗失配问题就会凸显——这时候用
阻抗电路板 vs 普通电路板：什么情况下不能将就？
4小时前一、高速信号传输时，为什么普通电路板会拖后腿？
当信号频率超过一定阈值时，普通电路板的阻抗失配问题会直接导致信号反射和波形失真。这种物理层差异不是后期调试能弥补的——就像用普通水管输送高压水流，接口处的湍流和泄漏无法避免。
关键判断点在于信号上升时间：当数字信号的边沿变化速度过快时，普通FR4基材的介电常数波动会使信号路径的阻抗一致性失控。实际使用中，这类问题往往在调试阶段才暴露，表现为眼图闭合或误码率飙升。
需要特别注意的场景包括：
- 串行数据传输速率超过5Gbps的
高速数字电路板 - 涉及精密时序控制的DDR内存布线
- 长距离传输的差分信号对 这些场景下，高速数字电路板的阻抗控制精度直接决定系统稳定性。
现场工程师常忽略的是：即便信号频率不高，但若存在多负载分支或长走线，普通电路板的阻抗偏差也会累积成致命问题。这时需要结合TDR测试数据判断，而非仅凭经验估算。
二、射频场景中，普通电路板为何突然失效？
当工作频率进入射频/微波波段（通常指1GHz以上），普通FR4材料的介电常数开始随频率漂移——就像橡皮筋在不同拉力下伸缩率会变。这种不稳定性会导致滤波器的中心频率偏移、天线驻波比恶化等连锁反应。
更隐蔽的问题是介质损耗：高频信号在普通基材中传输时，部分能量会转化为热量。长期运行后，这种温升可能改变周边元件参数，形成难以排查的间歇性故障。
判断是否需要
- 查看发射机末级功放的谐波抑制要求
- 测量接收链路的本底噪声抬升情况
- 观察天线端口的回波损耗曲线 当这些指标出现异常波动时，普通电路板的材料特性往往就是瓶颈。
有些设计为降低成本，只在关键区域使用高频板材拼接。这种做法需要特别注意混合材质带来的界面反射问题——就像光在不同折射率的玻璃间穿梭会产生眩光。
三、如何用测试工具验证阻抗电路板的不可替代性？
当信号频率或精度要求接近普通电路板的性能边界时，仅凭经验判断容易误判。此时需要借助TDR测试仪等专业工具量化验证阻抗匹配度，这是普通万用表无法替代的关键步骤。
实际测试中，高频信号在普通电路板上的反射波形畸变会明显早于阻抗板，这种差异在时域反射仪上会直接表现为信号上升沿的抖动和过冲。
选择阻抗测试设备时，需重点关注两个参数匹配度：
- 测试频率范围应覆盖实际应用的最高谐波
- 时间分辨率要能捕捉纳秒级的信号畸变
现场常见误区是使用普通耐压测试仪代替，这类设备虽然能测绝缘电阻，但无法反映高频信号下的阻抗连续性。
测试环节的隐性成本往往被低估：
- 未达标的普通电路板在后期调试中，工程师通常需要花费数倍时间定位信号完整性问题
- 高频场景下反复修改设计带来的打样成本，可能超过直接采用阻抗板的价差
这也是为什么射频项目宁可前期多投入测试验证，也要避开后续的连锁反应。
四、为什么初期低价可能带来更高的综合成本？
采购决策时若只比较电路板的初始价格，容易忽略三个长期成本维度：
- 高频环境下的维修停机损失
- 信号降级导致的设备寿命折损
- 为补偿性能不足而增加的屏蔽材料费用
典型场景是无线模块开发：使用普通电路板虽然单价低，但需要额外增加电磁屏蔽层和滤波电路，这些配套成本叠加后反而更高。而阻抗板通过精确控制走线特性，从源头减少了干扰风险。
更隐蔽的成本在于设计迭代： 普通电路板在原型阶段可能勉强达标，但批量生产时微小的阻抗波动就会导致良率下降。此时返工成本会远超初期选择阻抗板的价差，这也是汽车电子等领域坚持用阻抗板的关键原因。
