高压测试场景下，为什么西林电桥的选择不能将就？

在高压测试场景中，介质损耗测量的准确性直接关系到设备安全评估的可靠性，但许多用户容易忽视普通电桥与高压专用电桥的关键差异。本文将帮你理清高压西林电桥的核心判断逻辑，避免因选型不当导致的测量偏差。

一、为什么普通电桥难以胜任高压介质损耗测量？

交流高压环境下，介质损耗测量面临电场干扰、绝缘要求等特殊挑战。普通电桥的设计通常基于低压环境，其结构强度和抗干扰能力无法满足高压测试需求。

西林电桥通过独特的四臂平衡原理，在高压侧采用屏蔽电极和特殊绝缘材料，能有效抑制泄漏电流和空间杂散电容的影响。这种设计使其在10kV以上环境仍能保持测量稳定性。

关键区别在于：

• 普通电桥的桥臂电阻和标准电容器未考虑高压击穿风险
• 西林电桥的高压臂采用分段式绝缘结构
• 测量回路与高压电源的电磁隔离设计差异明显

理解这些差异后，下一步需要关注的是高压参数如何具体影响电桥的结构设计选择。

二、高压西林电桥的三大参数体系如何相互制约？

选择高压西林电桥时，电压等级、测量精度和抗干扰能力构成相互制约的三角关系。单纯追求某一指标可能导致整体性能失衡。

电压等级决定了电桥的绝缘设计强度，但更高的绝缘要求会增大分布电容，进而影响平衡灵敏度。优质高压西林电桥会通过对称屏蔽结构来缓解这一矛盾。

精度指标在高压环境下需要重新理解：

• 低频段（50Hz）更关注相位角分辨率
• 高频干扰下需考察共模抑制比
• 长期稳定性比瞬时精度更重要

这些参数组合需要根据你的具体测试对象来权衡，接下来我们将拆解不同被测物的选型逻辑。

三、如何根据测试对象选择高压西林电桥？

高压西林电桥的选型必须从被测物特性倒推配置逻辑，不同测试对象对电桥的电压等级、测量精度和抗干扰能力有差异化需求。

• 变压器绕组测试：需要更高电压等级和抗电磁干扰能力，以应对强磁场环境
• 电力电缆检测：侧重介质损耗测量的稳定性，需匹配电缆长度带来的电容变化
• 绝缘材料分析：对分辨率要求更高，需能捕捉微小介电常数变化

看似参数相近的电桥在实际测试中可能表现迥异。例如测量大型变压器时，普通介质损耗测试仪虽能显示数据，但抗干扰不足会导致读数波动；而专为高压设计的西林电桥通过特殊屏蔽结构可稳定输出结果。

选型时容易忽略被测物的动态特性：

• 油浸式设备要求电桥具备油质补偿功能
• 高频工况需要扩展频率响应范围
• 户外测试需考虑温度漂移补偿 这些隐性需求往往藏在测试标准而非设备参数里，需要结合具体规范反向推导。

完成电桥选型只是系统搭建的第一步，接下来需要根据确定的电压和精度范围，匹配标准电容器、防护装置等配套设备形成完整测试链路。

四、高压测试系统还需要哪些关键配件？

采购高压西林电桥后，测试系统的完整性往往被忽视。标准电容器作为基准元件，其稳定性直接影响介质损耗角的测量精度；而数控高压电源若输出波动过大，会掩盖被测物的真实损耗特性。电磁兼容问题在高压环境下尤为突出，测试线缆的屏蔽性能不足可能导致读数异常波动。

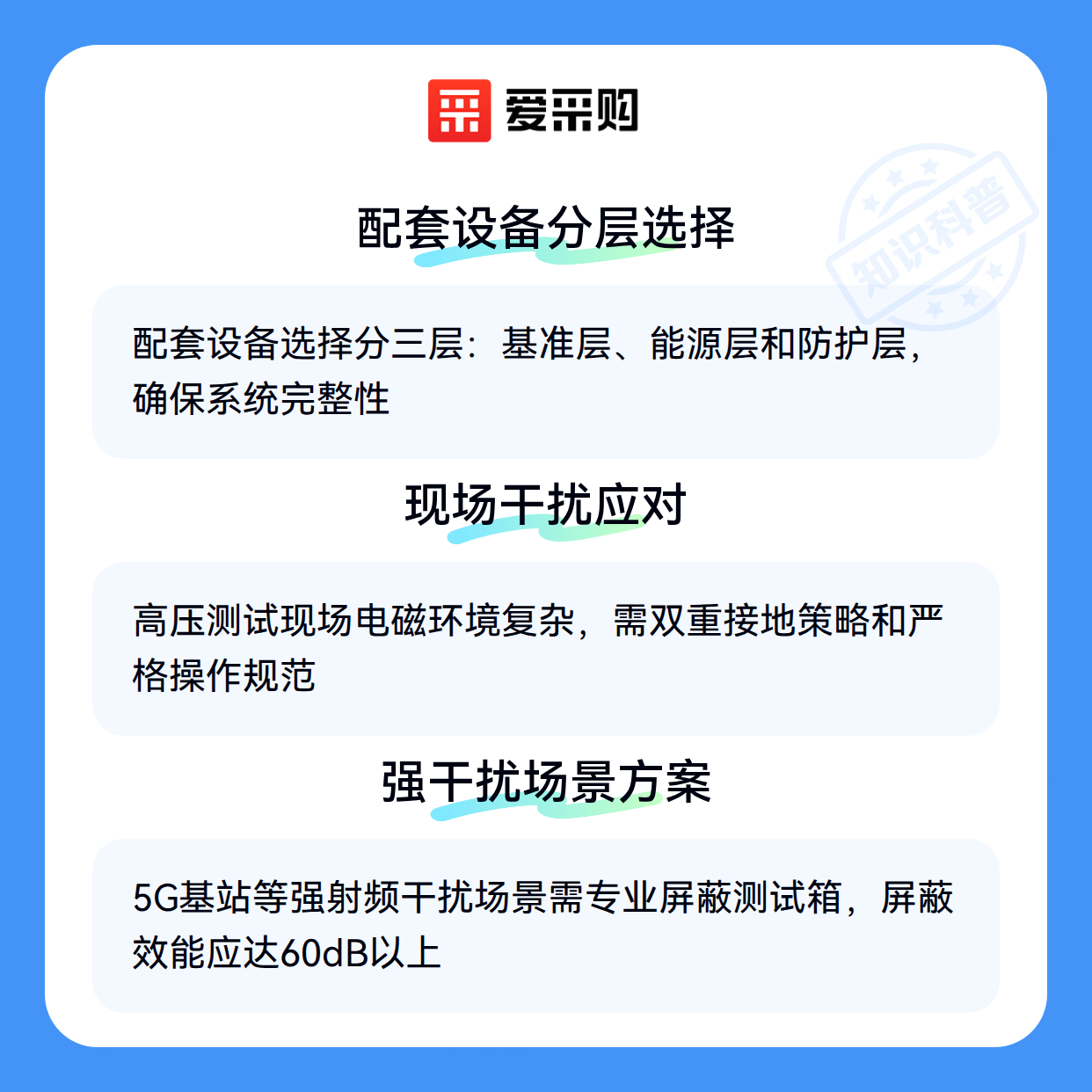

配套设备的选择需遵循三个层级：

• 基准层：标准电容器和校准电阻箱构成测量基准，建议选择温度系数更稳定的聚丙烯薄膜电容器
• 能源层：数控高压电源应具备优于主设备一个量级的纹波系数，车载场景需特别关注电源的抗震动设计
• 防护层：包括接地棒、高压绝缘垫和12KV绝缘手套组成的操作安全体系，其中绝缘手套的袖口密封性比耐压等级更容易被低估

系统联调阶段最常出现的问题是各设备接口阻抗不匹配。例如差分高压探头与电桥输入端的容抗差异，会导致高频段测量值漂移。建议用屏蔽测试箱构建局部纯净环境，先排除外部干扰再排查设备间兼容性问题。

五、为什么参数达标却测不准？

高压测试现场的电磁环境复杂度远超实验室。某变电站实测数据显示，未做屏蔽时工频干扰可使介质损耗因数(tanδ)读数偏移超过30%。接地策略需要双重保障：铜包钢接地棒提供主泄放通道，测试线缆的屏蔽层则需单点接地避免地环路干扰。

操作规范中的关键细节：

1. 预测试阶段先用标准器验证系统基线，建议每次更换测试对象前重复校准
2. 线缆布局应避免平行走线，高压测试线与信号线间距保持3倍线径以上
3. 连续测试时监控环境温湿度，聚丙烯薄膜电容器在湿度超过70%时容量会明显漂移

对于5G基站等强射频干扰场景，普通屏蔽措施可能失效。此时需要将整个测试系统置于专业屏蔽测试箱内，其不锈钢箱体与导电衬垫的组合屏蔽效能应达到60dB以上。注意箱体接地点要远离测试回路接地位置。

高压测试能力的建设本质是系统匹配度的优化。从西林电桥选型开始，就需要同步规划配套设备的性能余量和操作动线设计。当电桥、标准电容器、屏蔽箱等组件形成正向增益循环时，测试数据才具备真正的工程参考价值。
