HPD IGBT模块选型时，哪些参数容易被忽略？

选型HPD IGBT模块时，许多工程师会聚焦在电压、电流等显性参数上，却忽略了几个关键指标——这些隐藏参数往往决定了模块在实际应用中的可靠性和寿命。

一、为什么IGBT模块的参数差异会影响实际性能？

IGBT模块作为电力电子系统的核心开关器件，其性能不仅取决于基础电气参数，更与热特性、机械结构和材料工艺密切相关。

HPD系列采用英飞凌的专利沟槽栅技术，在相同封装尺寸下实现了更低的导通损耗和开关损耗，但这也意味着其热管理需求与传统平面栅IGBT存在本质差异。

判断模块是否适合你的应用场景时，需要特别关注三个非直观特性：

• 热阻参数与实际散热条件的匹配度
• 内部绑定线材料对温度循环的耐受能力
• 硅胶填充工艺对机械振动的适应性

二、HPD系列容易被忽视的三大关键特性

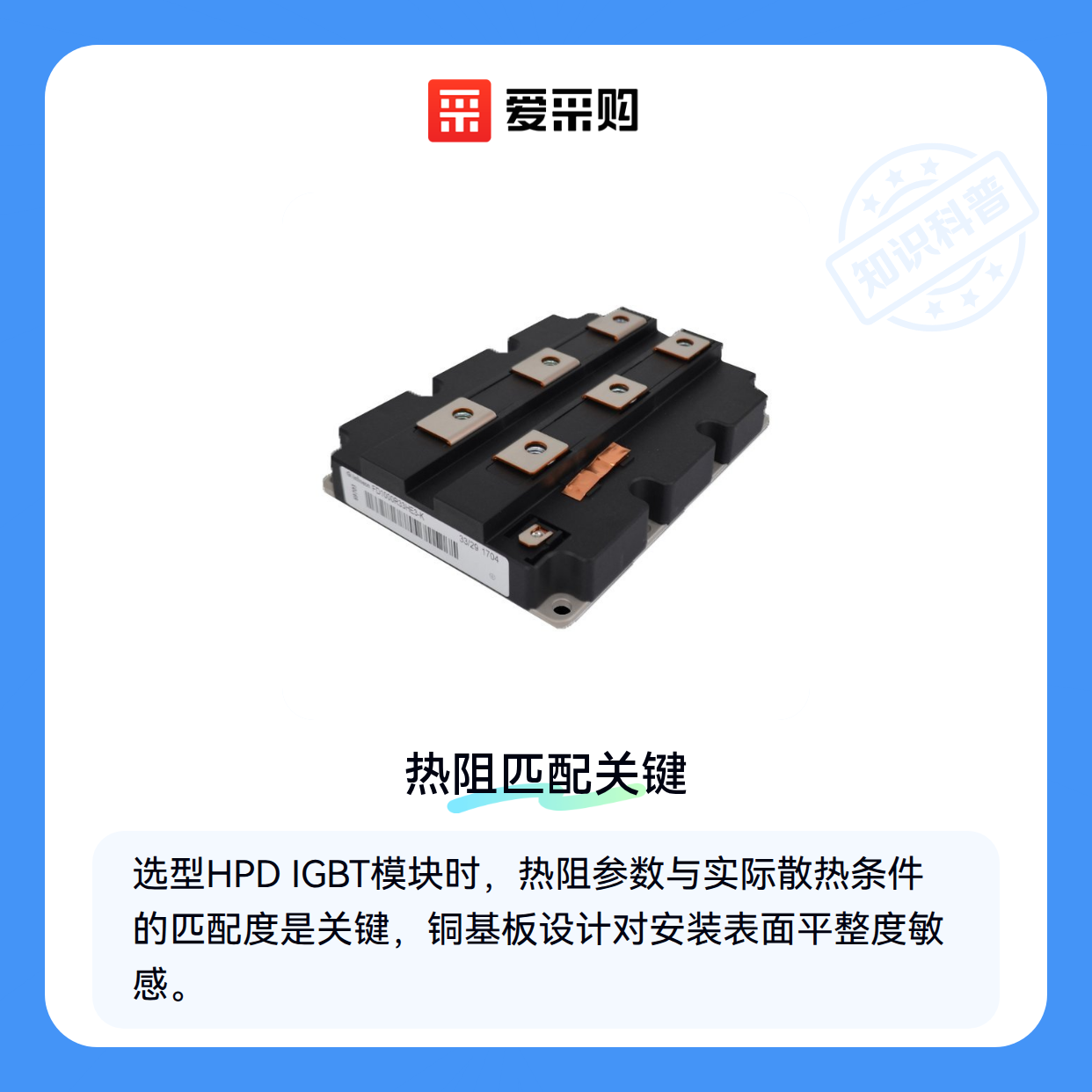

热阻参数标称值通常基于理想测试条件，而实际应用中散热器接触面粗糙度、紧固扭矩甚至环境灰尘都会显著影响最终热阻。HPD模块的铜基板设计对安装表面平整度更为敏感。

铝绑定线在温度剧烈波动时容易产生金属疲劳，而HPD系列部分型号采用的铜线绑定技术虽然成本更高，但在频繁启停的应用中能显著延长模块寿命。

硅胶填充层的厚度和均匀性直接影响模块抗机械冲击能力，这对风电变流器等振动环境尤为重要——简单的目视检查很难发现填充缺陷，需要结合厂商的工艺认证文件判断。

三、HPD系列IGBT模块选型时，如何根据应用场景做出合理选择？

在选型HPD系列IGBT模块时，首先要明确应用场景的核心需求。不同场景对模块的性能要求差异明显，例如工业变频器更关注连续运行稳定性，而新能源逆变器则对开关损耗更为敏感。

• 高功率密度应用：需要优先考虑模块的散热设计和最大结温承受能力
• 高频开关场景：应重点比较开关损耗和反向恢复特性
• 恶劣环境条件：需评估模块的防护等级和抗震动性能

对于需要更高效率的场景，SiC功率模块可能是值得考虑的替代方案。这类模块在高温环境下表现更稳定，开关速度更快，特别适合光伏逆变器等对能效要求苛刻的应用。但需注意系统兼容性和驱动电路适配问题。

当预算受限但仍需可靠性能时，标准IGBT功率模块提供了更具成本效益的选择。这类模块技术成熟，配套驱动方案丰富，特别适合对成本敏感的中小功率应用。但长期运行能耗会略高于HPD系列。

确定基本方向后，还需核对具体参数匹配度：

• 电压等级应留有足够余量应对电网波动
• 电流容量需考虑峰值负载和散热条件
• 封装尺寸要确保与现有系统机械兼容

这些细节往往被忽视，却直接影响模块的实际表现和系统可靠性。

选型完成后，别忘了评估配套驱动和保护电路的需求。合适的驱动模块能充分发挥HPD系列性能，而完善的保护设计可延长模块使用寿命。这是确保系统稳定运行的关键环节。

四、HPD模块配套设备：容易被低估的散热与维护需求

采购HPD系列IGBT模块后，许多用户会发现实际运行效果与预期存在差距，问题往往出在配套设备的缺失上。散热系统是最容易被低估的环节——即使模块本身规格达标，若导热介质性能不足或散热器匹配不当，仍会导致频繁过热保护甚至提前老化。 选择导热硅脂时需关注其耐高温性和长期稳定性，劣质产品在高温下易干涸失效，反而会成为散热瓶颈。

除散热系统外，日常维护工具同样需要提前准备：

• 专用维修工具箱能规范存放防静电手套、扭矩螺丝刀等精密工具，避免操作时意外损伤模块引脚
• 模块测试仪应支持静态参数检测，方便快速排查安装后的导通压降等基础性能
• 驱动保护电路需与模块规格严格匹配，不恰当的驱动电压会直接影响开关损耗

这些配套投入看似增加了初期成本，但能显著降低后续维护的停机风险。建议将配套预算控制在主设备采购金额的合理比例内，优先保障散热和基础检测需求。

五、安装中的三个细节陷阱与长期维护策略

HPD模块的安装过程存在几个易被忽视的细节：

1. 螺丝紧固顺序需遵循对角渐进的规范，单边过度施压会导致基板变形影响散热
2. 散热膏涂抹建议采用薄层覆盖法，过厚反而会增加热阻
3. 驱动端子接线必须使用扭矩限制工具，手工拧紧容易损伤陶瓷基板

长期维护中，建议建立周期性检查清单：

• 每季度清理散热器风道，积尘会导致风冷效率下降明显
• 每年重新涂抹导热硅脂，老化变干的硅脂热阻会成倍增加
• 异常停机后务必先检测驱动波形，避免盲目更换模块造成二次损坏

对于水冷系统用户，还需特别注意冷却液的绝缘性能和防腐蚀指标，劣质冷却液可能从内部侵蚀模块密封结构。

HPD IGBT模块的选型本质是系统匹配度的考量——从参数指标到散热方案，从驱动匹配到维护预案，每个环节的疏漏都可能抵消模块本身的性能优势。建议先明确应用场景的极端工况需求，再反向推导配套方案的规格底线，这种系统化思维比单纯比较模块参数更重要。
