端面热电阻安装不当，为什么会让测温误差翻倍？

测量设备表面温度时，端面热电阻的安装误差可能导致读数偏差高达实际值的30%——这不是传感器质量问题，而是选型或安装环节的细节被忽视了。

一、为什么端面热电阻是工业测温的首选？

在电机轴承、管道法兰或反应釜壁面等场景，普通插入式传感器难以准确捕捉表面温度。端面热电阻通过平面接触式测温解决了这一痛点：

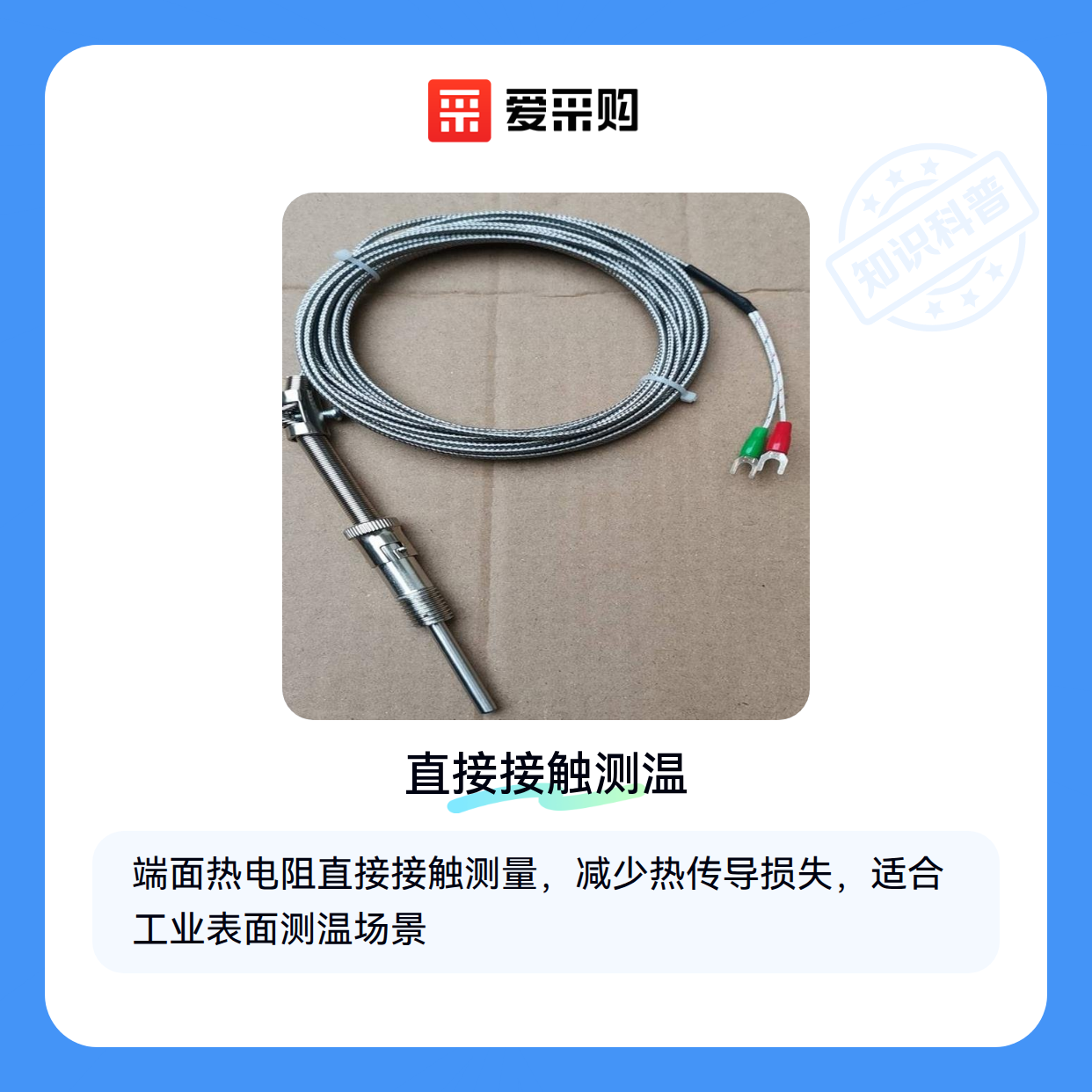

• 直接接触：测量端面与物体表面紧密贴合，减少热传导损失
• 抗干扰强：镀银屏蔽线和聚四氟乙烯材料能抵抗电磁干扰和化学腐蚀
• 快速响应：薄型设计使热惰性小，适合动态温度监测

但市面上部分产品存在封装工艺粗糙、导线易老化等问题，导致长期稳定性差。例如炼油厂管道测温中，劣质传感器的漂移误差可能掩盖真实的温度异常。

结论：选对PT100端面热电阻的核心是平衡精度与耐久性 ⚙️

二、从工作原理看端面热电阻的分类差异

所有端面热电阻都基于热电效应，但结构差异直接影响使用效果：

1. 铠装型
   不锈钢套管保护内部元件，适合机械振动大的场景，如耐磨端面热电阻常用于轧机轴承监测

2. 薄膜型
   极薄铂电阻片贴合在陶瓷基底上，响应速度更快，但抗压能力较弱

3. 防爆型
   通过隔爆腔体设计，用于易燃易爆环境，如防爆端面热电阻在天然气管道中更安全

常见误区：认为所有端面热电阻都能耐高温。实际上，普通聚四氟乙烯导线在200℃以上就会老化，高温场景需专门选用高温端面热电阻。

结论：结构决定适用场景，选型前先明确环境极限条件 🔥

三、四种典型场景的选型对照表

对于锅炉壁温监测这类超高温场景，建议选用高温端面热电阻配合陶瓷保护管。某电厂曾因使用普通型号导致测温滞后，未能及时发现炉管过热变形。

而在石化储罐区，防爆端面热电阻必须搭配隔离式安全栅使用。曾有过因防爆等级不匹配引发闪爆的案例。

结论：场景越特殊，越需要定制化解决方案 🛡️

四、容易被忽视的配套环节

安装端面热电阻后，这些配套设备直接影响系统可靠性：

• 信号处理
  温度显示仪的输入阻抗需与传感器匹配，否则会引起分压误差。建议选用带PT100专用接口的型号

• 导线补偿
  长距离传输时，补偿导线能减少环境温度引起的电阻偏差。某化工厂曾因未用补偿线导致控制室显示值比实际低8℃

• 机械保护
  裸露的导线接头处应加装保护套管，防止油污侵蚀或机械损伤

结论：配套设备的钱不能省，一个短板就能毁掉整个测温系统 🔌

五、安装维护中的三个致命细节

1. 接触面处理
   安装前用细砂纸打磨被测表面，去除氧化层。某轴承厂未做处理导致测温偏差持续偏大15℃

2. 紧固力度控制
   过度拧紧会压坏传感器陶瓷基底，建议使用扭矩扳手控制在0.5-1N·m

3. 定期校准
   每6个月用标准温度源校验一次，漂移超过1%应及时更换

⚠️ 特别注意：带安装法兰的型号要检查密封圈是否耐介质腐蚀，曾发生过法兰接口处泄漏引发事故的案例。

结论：再好的传感器也经不起错误安装的折腾 🔧

工业测温的可靠性始于正确的选型，成于细致的安装维护。根据实际工况选择端面热电阻类型后，配套的温度显示仪和补偿导线同样需要严格匹配。记住：温度测量不是独立环节，而是系统工程。
