耐火预制件怎么选才能不踩坑？

面对市场上琳琅满目的耐火预制件，如何避免因选型不当导致窑炉寿命缩短或生产效率下降？本文将带您系统梳理从材质匹配到结构设计的核心判断逻辑。

一、为什么传统耐火砖逐渐被预制件替代？

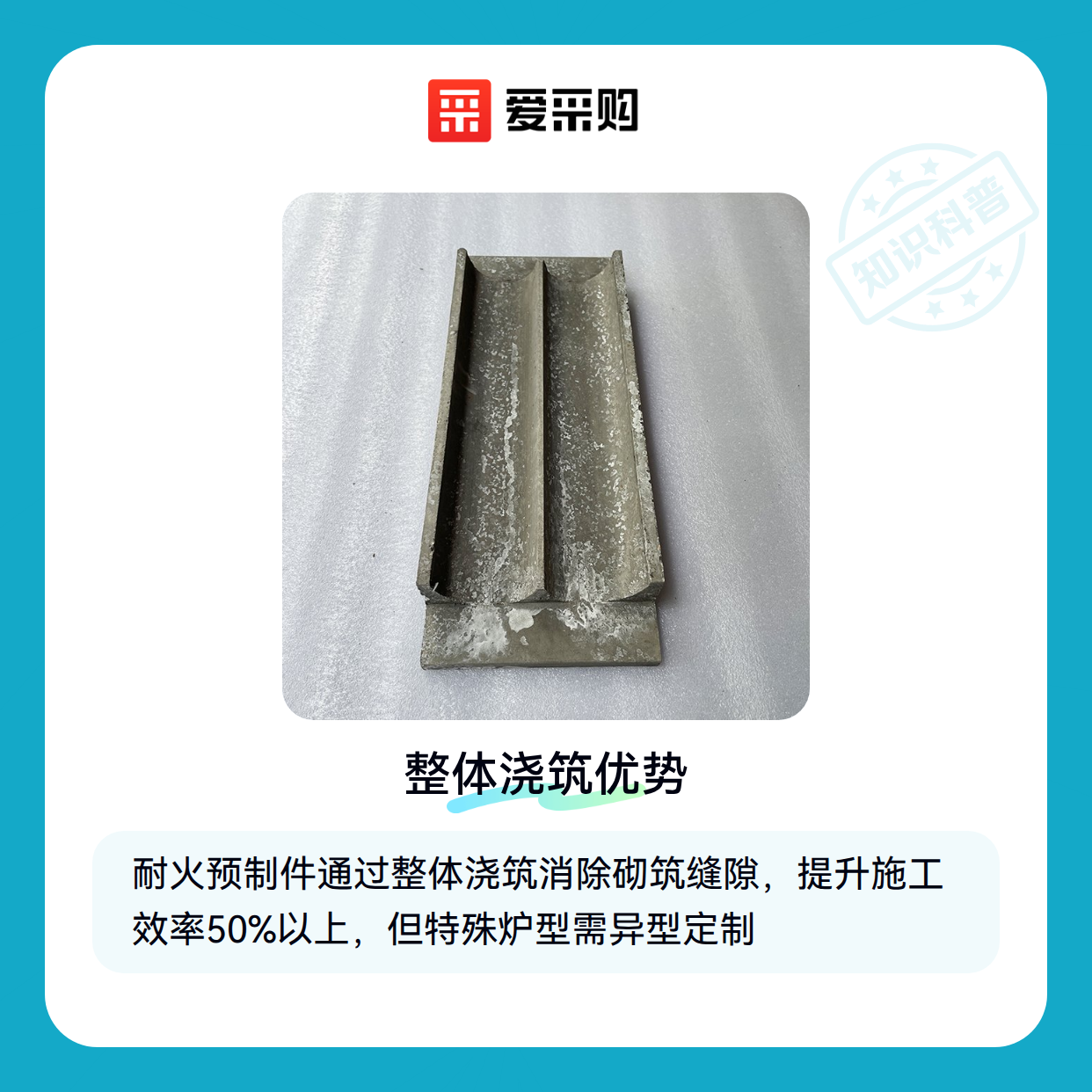

耐火预制件并非简单将耐火材料预制成型，其核心价值在于通过整体浇筑工艺消除砌筑缝隙，从根本上解决传统耐火砖因接缝导致的渗漏和剥落问题。

施工效率的突破性提升往往被低估：预制件可实现模块化快速安装，相比现场浇筑节省50%以上工期，这对需要抢修的生产线尤为关键。但需注意，并非所有工况都适合标准化预制件——特殊炉型结构往往需要异型定制耐火预制件来匹配复杂轮廓。

当前采购决策的最大误区是仅比较耐温指标，实际上抗热震性、抗渣侵蚀能力和机械强度构成性能铁三角，这三者共同决定了预制件在动态热负荷下的实际表现。

二、高规格材质一定更适合您的窑炉吗？

刚玉耐火预制件虽具有顶尖的抗侵蚀性，但其热震稳定性相对较弱，在温度频繁波动的加热炉中可能出现裂纹；而高铝耐火预制件通过莫来石相变缓冲热应力，反而更适合间歇式窑炉。

材质选择本质是性能取舍：

• 追求极致耐腐蚀选刚玉质
• 需要平衡热震稳定性选高铝质
• 强调耐磨性能优先考虑碳化硅复合材质

当设备存在特殊结构时，异型定制耐火预制件通过精准匹配轮廓可减少切割损耗，但需提前评估定制成本与整体寿命的性价比关系。

三、冶金、石化和电力场景下耐火预制件选型的关键差异

不同工业场景对耐火预制件的性能要求存在显著差异，选型时需优先匹配核心工况条件。冶金行业的高温熔融环境更看重抗热震性和抗渣侵蚀能力，而石化装置则需重点关注抗化学腐蚀性能。电力锅炉的周期性启停则对材料的热疲劳寿命提出更高要求。

典型场景的选型优先级排序：

• 冶金炉窑：碳化硅基预制件在铝液接触区表现突出，其高导热性可减少热应力裂纹
• 石化裂解炉：刚玉质材料更适合抵抗酸性气体侵蚀，但需配合密封系统使用
• 电力锅炉：莫来石结合碳化硅预制件能更好适应频繁温度变化，搭配陶瓷纤维隔热毯可降低热损失

碳化硅耐火预制件在高温耐磨场景具有不可替代性，但需注意其热膨胀系数与金属锚固件的匹配问题。对于温度波动频繁的电力场景，可考虑分层结构设计：工作面采用碳化硅层抵抗磨损，过渡层使用耐火纤维制品缓冲热应力。

配套锚固系统的选型同样影响主材性能发挥。冶金行业宜选用耐热合金锚固件，而化工环境则需考虑采用防腐涂层。这些细节差异往往比单纯比较预制件单价更能决定全生命周期成本。

四、为什么主材达标了，系统还是容易失效？

耐火预制件的性能发挥不仅取决于材料本身，更依赖于配套系统的协同匹配。常见的系统失效往往源于锚固件选型不当或密封材料耐温等级不足——当热膨胀系数不匹配时，高温下产生的机械应力会导致预制件开裂甚至脱落。

关键配套需关注三点：

• 锚固系统：耐热钢锚固件的排布密度需根据预制件尺寸调整，Y型结构比直杆型更抗剪切力
• 过渡层材料：高铝耐火泥填充缝隙时，厚度超过5mm需分层施工以避免干燥开裂
• 动态补偿：硅酸铝耐火纤维毯作为膨胀缝填充物，能吸收热态下的结构位移

集成施工阶段，热风枪对耐火涂料的均匀烘烤直接影响粘结强度。建议在锚固件焊接后，先用便携式红外测温仪监测基材温度，确保在耐火胶的最佳固化区间操作。

五、烘炉阶段哪些操作不当会缩短寿命？

新砌筑的耐火预制件系统需要严格遵循烘炉曲线，这是最容易被忽视的寿命影响因素。过快的升温会导致水分急剧蒸发，在材料内部形成微裂纹；而局部温度监测缺失可能掩盖热应力集中问题。

建议用窑炉测温仪重点监控：

1. 200℃以下保持低速升温，确保耐火泥中的结晶水充分排出
2. 在600℃关键节点保温8小时以上，使莫来石相充分转化
3. 冷却阶段每小时降温不超过50℃，避免热震损伤

日常维护中，定期用内窥式窑炉测温仪检查预制件背面温度变化，比单看表面状态更能提前发现锚固件氧化或密封失效问题。

选择耐火预制件本质是构建系统解决方案：先根据窑炉类型锁定核心材质参数，再通过锚固系统和密封材料的协同设计规避系统风险，最后用科学的烘炉工艺激活材料性能。记住，没有孤立的最佳产品，只有与使用场景深度匹配的耐火体系。
