高导热陶瓷基板怎么选才不踩坑？

面对琳琅满目的高导热陶瓷基板，如何避免因选型不当导致的散热失效或成本浪费？本文将带您穿透参数迷雾，从实际应用场景出发构建选型逻辑。

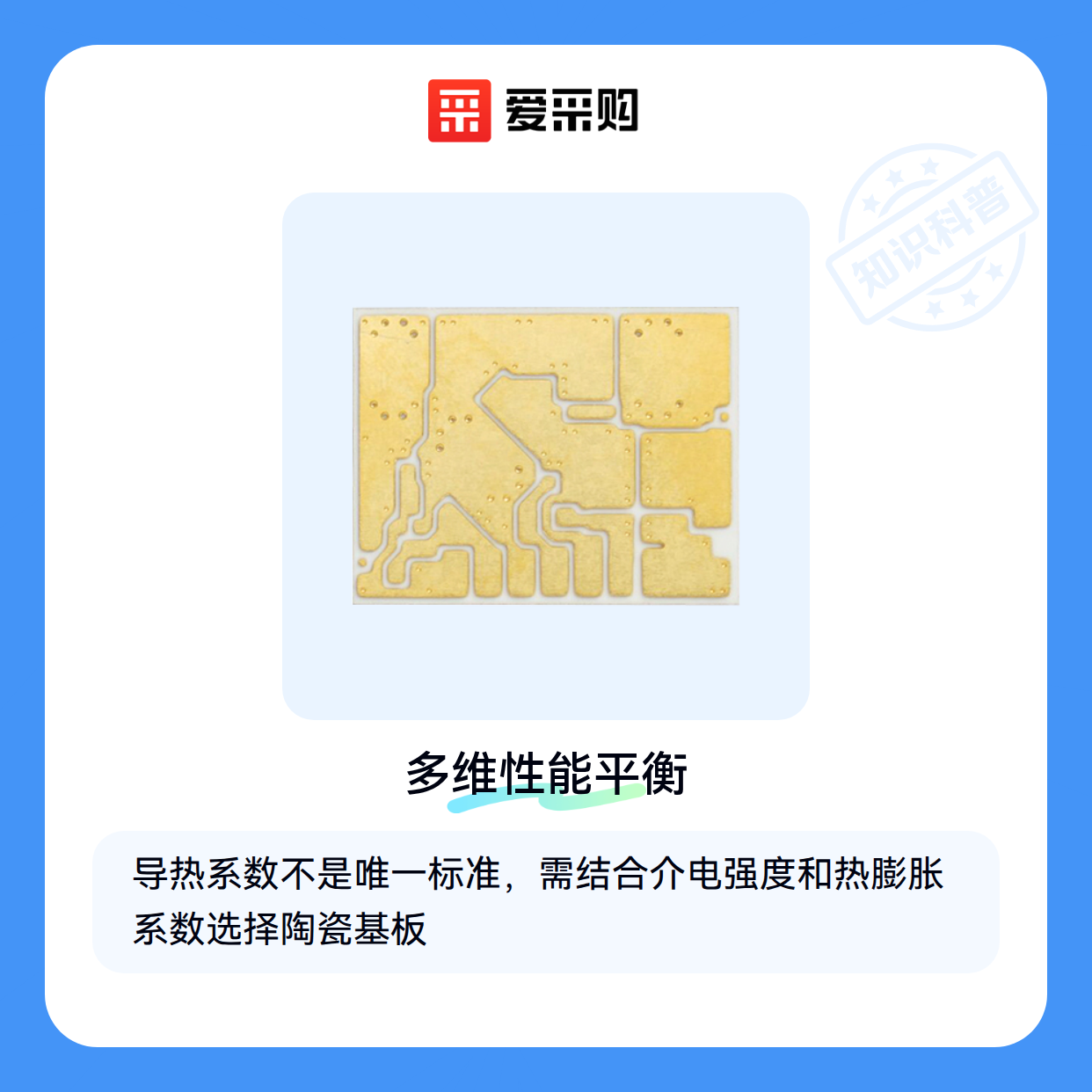

一、为什么导热系数不是唯一判断标准？

电子散热设计中常见误区是过度关注导热系数绝对值。实际上陶瓷基板的介电强度、热膨胀系数与导热性能构成动态平衡：

• 金属基板虽导热快但绝缘性差，高压场景易击穿
• 聚合物基板介电性能优秀却难满足大功率散热
• 陶瓷材料通过晶体结构优化同时实现绝缘与导热

这种平衡关系使得氮化铝陶瓷基板在需要电气隔离的大功率模块中表现突出，而氧化铝基板则更适合对成本敏感的中等散热需求场景。

理解这种性能光谱差异，才能避免陷入'参数达标却实际失效'的选型陷阱。接下来需要具体分析不同陶瓷材料的微观特性如何影响长期可靠性。

二、材料孔隙率如何影响实际散热效果？

看似相同的导热系数背后，氮化铝与氧化铝陶瓷的微观结构差异显著：

• 氮化铝晶体结构致密，孔隙率低，热流路径更连续
• 氧化铝存在微量气孔，长期热循环后可能形成微裂纹
• DBC覆铜陶瓷基板通过金属层补偿陶瓷脆性

这种差异在振动环境中尤为关键——氮化铝陶瓷基板凭借更低的热膨胀系数，能更好维持与芯片的接触压力，避免界面热阻升高。

当您需要评估基板在严苛环境下的长期稳定性时，材料微观特性比标称参数更能反映真实性能表现。这自然引向下一个关键问题：不同应用场景该如何匹配材料特性？

三、功率模块与LED散热场景下，如何匹配陶瓷基板特性？

选择高导热陶瓷基板时，热流密度和机械应力是首要考量。功率模块封装通常需要承受高频热循环，此时氮化硅陶瓷基板的抗弯强度和热震稳定性优势明显，尤其适合电动汽车逆变器等振动环境。而LED散热更关注均匀导热和轻量化，氧化铝基板或带粘性导热硅胶垫的金属基板可能更具性价比。

表面处理工艺同样影响实际散热效果：

• 镀金氮化硅陶瓷基板适合高频功率器件，其低接触电阻能减少界面热阻
• 普通氧化铝基板搭配石墨烯散热片可提升横向热扩散效率
• 金属基板配合耐高温导热硅胶垫更适合需要电气隔离的LED阵列

尺寸稳定性常被忽视却至关重要。在多层堆叠或精密焊接场景，氮化铝和氮化硅的热膨胀系数更接近半导体材料，能减少长期热应力导致的焊点开裂。若预算有限且温差波动小，热压工艺的陶瓷金属基板也可作为折中方案。

最终选型需平衡三组矛盾：瞬时散热需求与长期可靠性、材料成本与系统维护成本、参数表性能与实际界面热阻。建议先明确设备生命周期内的极端工况，再反推基板的关键性能阈值。

四、为什么镀铜厚度和焊接工艺会影响散热效果？

高导热陶瓷基板的镀铜层厚度直接影响与散热器的接触热阻，过薄的镀铜层在长期热循环中可能出现剥离，而过厚则可能因热膨胀系数不匹配导致基板翘曲。

关键是要根据散热器的材质和焊接工艺来匹配：

• 铝制散热器建议选择中等厚度镀铜层（如DPC工艺），利用铜铝过渡层降低界面热阻
• 铜制散热器可选用更厚镀铜层（如DBC工艺），但需配合低温焊接避免陶瓷开裂
• 高频功率器件需特别注意镀铜表面平整度，避免焊接空洞影响热传导

焊接温度控制同样不可忽视。普通电烙铁局部高温容易造成陶瓷微裂纹，而恒温焊接台能保持稳定温度曲线，特别适合氮化铝等对热冲击敏感的材料。焊接后建议用超声波清洗机去除助焊剂残留，避免腐蚀镀层。

这些配套工艺的疏漏往往导致系统级散热失败——即使基板本身导热系数达标，界面热阻也可能使整体散热效率下降明显。这需要转向更全面的安装维护方案考量。

五、振动环境中如何避免陶瓷基板断裂？

机械应力与热应力的叠加是陶瓷基板早期失效的主因。在轨道交通、车载设备等振动场景中，刚性固定会放大应力集中效应，需要特殊处理：

• 使用带缓冲垫的陶瓷基板固定夹具，避免金属直接接触陶瓷边缘
• 安装面涂抹双组份导热胶既保证热传导又缓解震动传递
• 多基板阵列布局时保留膨胀间隙，防止热膨胀互相挤压

定期维护时建议用防静电手套操作，避免油污降低界面导热性能。若发现镀铜层氧化发黑，可用专用陶瓷基板清洗剂处理，切忌用金属工具刮擦。

这些细节补完了选型决策的最后拼图，接下来需要回归采购时的整体价值评估框架。

选择高导热陶瓷基板本质是平衡三组关系：瞬时导热与长期可靠性的关系、单体性能与系统兼容性的关系、初期成本与全生命周期维护成本的关系。真正专业的选型不是比较参数表格，而是让材料特性、工艺方案和使用场景形成闭环。
