石英晶体振荡电路选型时，这些关键点不容忽视

当你在设计高精度电子设备时，是否遇到过时钟信号不稳定、频率漂移的问题？石英晶体振荡电路正是解决这类问题的核心组件，但选型时容易被参数和类型迷惑。本文将帮你理清关键决策点。

一、为什么石英晶体振荡电路在电子设备中如此重要？

几乎所有需要精准计时的电子设备都依赖石英晶体的压电效应——给晶体施加电压会产生机械振动，反之亦然。这种特性让石英晶体成为天然的频率稳定器：

• 相比普通LC振荡电路，石英晶体的频率稳定度通常高出两个数量级

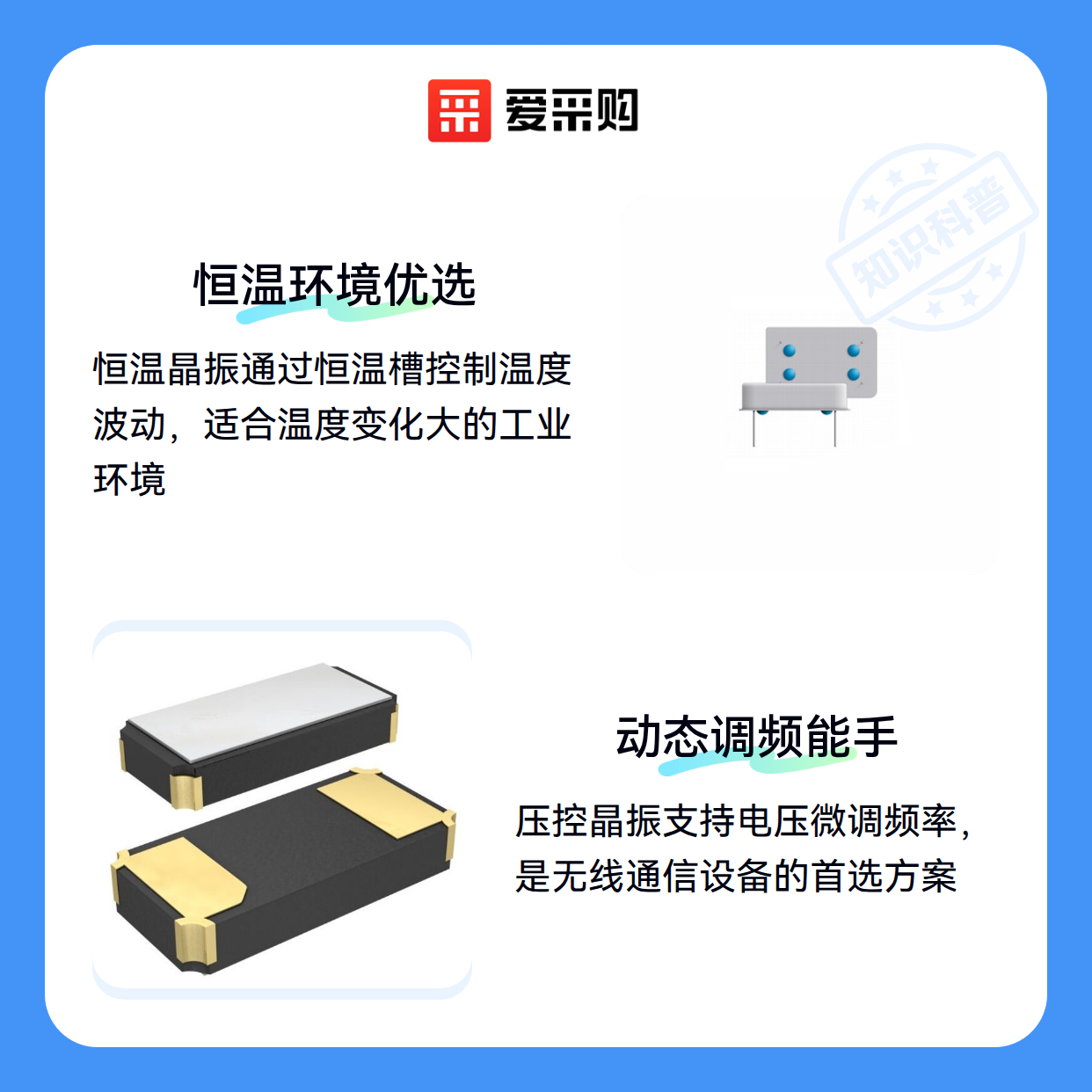

• 温度变化对普通振荡电路影响显著，而恒温晶振通过恒温槽将温度波动控制在极窄范围内
• 在需要动态调整频率的场景，压控晶振通过电压微调频率的特性成为通信设备的首选

但市场上很少见到独立封装出售的"石英晶体振荡电路"成品，因为它通常作为核心模块集成在时钟振荡器或专用芯片中。这就像买电脑时不会单独选购CPU里的晶体管——你需要的是完整的功能模块。

二、石英晶体振荡电路的核心性能指标有哪些？

评估这类电路时，工程师最关注三个隐性指标：

1. 频率稳定度
   指在工作温度范围内频率的最大偏差，普通晶振约±50ppm，而温补晶振通过温度补偿电路可做到±0.5ppm

2. 相位噪声
   反映信号纯净度，对雷达、5G基站等射频系统至关重要。高端恒温晶振的相位噪声可比普通型号低20dB以上

3. 老化率
   石英晶体随时间推移产生的频率偏移，军工级产品年老化率可控制在±0.1ppm内

实际选型时，与其纠结电路本身的拓扑结构，不如关注成品振荡器的这些关键参数。毕竟最终影响系统性能的是整体模块的表现。

三、不同应用场景下，如何选择合适的振荡电路方案？

根据你的应用场景，可以考虑这些主流方案：

• 无线通信设备
  需要动态调频能力，压控晶振是首选。例如这款支持0.5-200MHz宽频段调节的型号：

• 工业控制设备
  对长期稳定性要求高，时钟振荡器内置的温度补偿机制更可靠。像这种32.768kHz的基础型号就能满足多数PLC需求：

• 超精密仪器
  当普通温补晶振仍达不到要求时，可能需要考虑原子钟或SAW振荡器这类特殊方案

• 消费电子产品
  成本敏感的场合，陶瓷谐振器虽然精度较低，但性价比优势明显

四、除了主电路，还需要哪些配套设备来确保系统稳定？

采购完核心振荡器后，这些配套设备往往被忽视却至关重要：

• 电路板级支持
  高频信号对PCB布局敏感，专用振荡电路板能避免寄生电容干扰。例如这种带屏蔽层的设计：

• 测试校准工具
  定期用晶体测试仪检测频率偏移，像这款支持7寸触屏操作的型号大幅简化了校准流程：

• 信号分配系统
  多设备同步时，频率合成器和晶体滤波器组合使用能有效降低时钟抖动

五、安装和维护石英晶体振荡电路时需要注意什么？

这些实操经验能帮你避开常见坑：

• 机械应力防护
  石英晶体对震动敏感，安装时要避免施加机械应力。曾有用户因螺丝拧得过紧导致频率偏移15ppm

• 温度梯度控制
  即使使用恒温晶振，也要确保设备内部温度均匀。局部过热会使恒温槽失效

• 电源滤波
  为PLL芯片供电时，建议增加π型滤波电路。实测显示这能降低30%以上的相位噪声

• 信号分配策略
  多路输出时，用时钟分配器代替简单并联，可避免负载不均引发的信号畸变

记住，高端振荡器就像精密仪器——正确的使用方式才能发挥全部性能。

选择石英晶体振荡方案时，先明确你的频率精度、温度范围和调频需求。对于多数工业场景，压控晶振和时钟振荡器已经能覆盖需求；超精密领域则需要更专业的解决方案。配套的测试和维护工具同样值得投入——它们能确保系统长期稳定运行。
