五轴联动转台选购时，这些细节决定成败

当精密加工遇到复杂曲面和异形结构时，五轴联动转台往往是突破效率瓶颈的关键——但选错一个细节，可能让几十万的投资变成车间里的摆设。

一、为什么五轴联动转台成为精密加工的关键设备？

传统三轴机床在加工涡轮叶片、航空结构件这类复杂工件时，往往需要多次装夹和换刀。而五轴联动转台通过两个旋转轴的协同运动，让刀具能以最佳角度持续切削工件，实现：

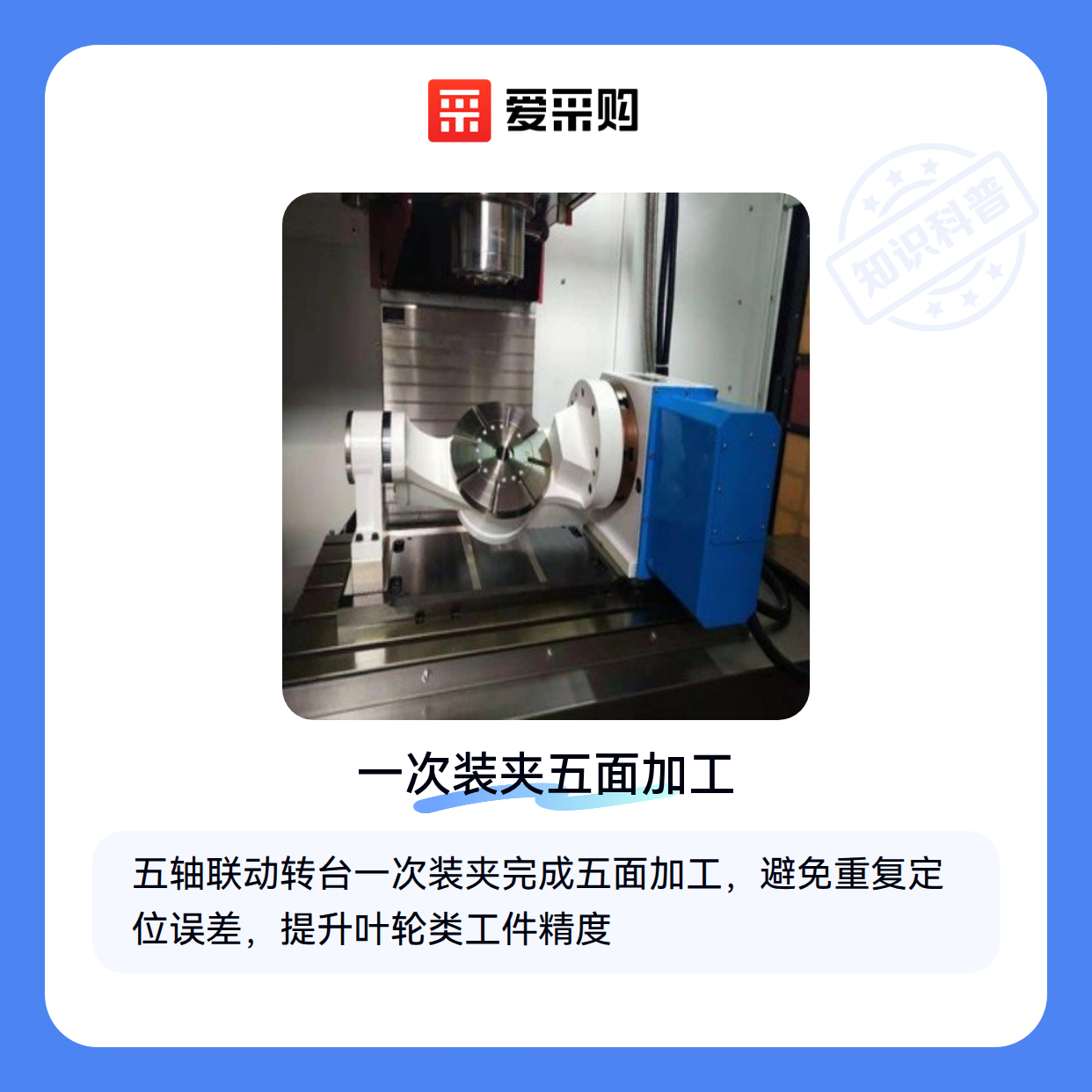

• 一次装夹完成五面加工：避免重复定位误差，典型如叶轮类工件
• 复杂曲面高光洁度：通过调整刀具倾角减少球头刀接刀痕
• 延长刀具寿命：优化切削角度可降低刀具侧向受力

像五轴联动分度盘这类设备还支持多工位加工，配合多工位五轴转台的自动分度功能，能在军工模具和医疗植入体领域实现批量精密生产。不过，五轴设备的优势发挥程度，很大程度上取决于核心性能指标的匹配性。

二、五轴联动转台的核心性能指标如何影响加工效果？

决定加工质量的不仅是转台数量，更在于关键参数的协同表现：

• 刚性 vs 精度：双臂结构如双臂五轴转台通过对称支撑提高刚性，适合重切削；单臂结构更适合高转速轻加工
• 动态响应能力：转台加速度直接影响拐角加工质量，航空航天领域常选高精度转台搭配直驱电机
• 热稳定性：精密蜗轮副和油冷系统能抑制长时间运行的热漂移

对于大型工件加工，卧式转台的落地式结构比立式更抗振；而小型精密件则更适合C轴转台搭配立式主轴。选型时需要根据材料去除率和表面质量要求做权衡。

三、根据加工需求选择适合的五轴联动转台类型

按加工对象选型

1. 复杂曲面批量生产：选摇篮式五轴联动转台，双旋转轴结构适合叶轮、螺旋桨等连续曲面
2. 多面体分度加工：四轴半配置的数控转台性价比更高，适合箱体类零件
3. 重型切削场景：考虑立式转台搭配五轴加工中心，立柱结构更适合大扭矩加工

按精度要求分流

• ±0.01mm以下超高精度：需配备闭环光栅尺的直驱转台
• ±0.03mm常规精度：精密蜗轮蜗杆传动的四轴联动转台即可满足

四、五轴联动转台投入使用后还需要哪些配套？

很多用户采购后才发现要解决这些问题：

• 精度维持：每500小时需用转台校准工具检测回转误差
• 长期润滑：高速转台要配集中供油的转台润滑系统
• 信号同步：加装转台编码器确保与数控系统实时通信

特别是直驱转台，需要专门的水冷机组来控制电机温升。这些隐性成本在选型时容易被忽视。

五、如何维护五轴联动转台以保持长期精度？

• 每日检查：清除切屑防止进入导轨，检查转台夹具的夹紧力
• 季度保养：更换蜗轮箱润滑油，检查伺服电机联轴器
• 精度校准：使用激光干涉仪检测各轴重复定位精度

对于配备转台伺服电机的设备，要特别注意电缆的弯曲半径，避免信号线长期扭转断裂。突然的振动异响往往是轴承预紧失效的前兆。

五轴设备的选型本质是匹配加工需求与性能参数，从五轴联动转台的刚性设计到转台编码器的信号反馈，每个环节都影响最终产出。建议先明确工件材料、精度要求和产能目标，再倒推需要的设备配置——毕竟，适合的才是最好的。
