在电磁干扰测试中，差模和共模信号混合导致测试结果失准是常见痛点，如何选择一款能精准分离两种干扰模式的分离器成为关键。本文将帮你理清选型时需要重点关注的参数差异，避免因参数误判导致测试失效。
差模共模分离器怎么选才不踩坑？关键参数别漏看
18分钟前一、差模与共模干扰的本质差异为何影响测试结果？

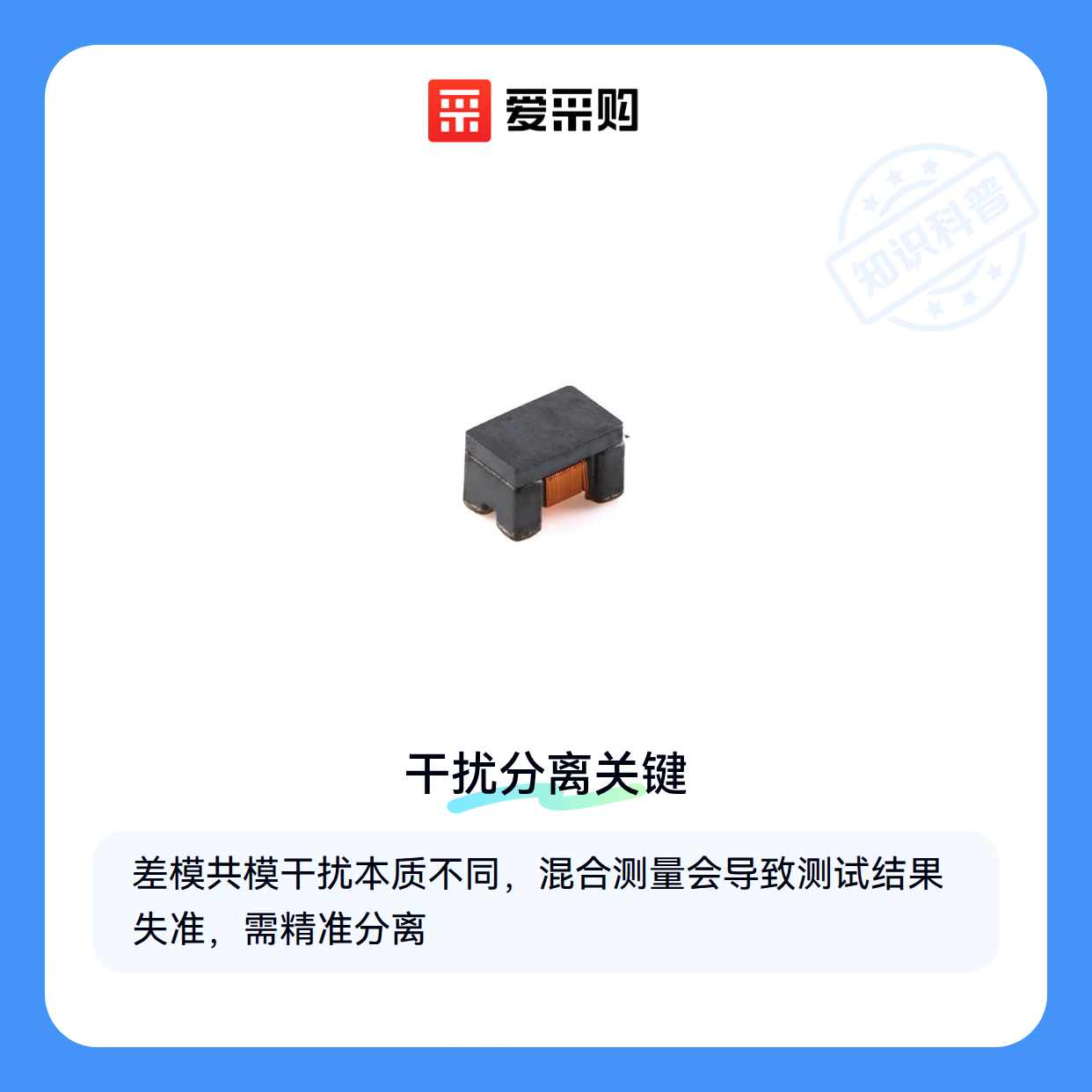

差模干扰通过电源线对传输，表现为两条导线间的电位差；而共模干扰则是导线对地之间的同向噪声。两者传导路径和波形特征截然不同，但传统测试设备往往将二者混合测量。
若未有效分离两种干扰，可能导致：
- 误判噪声来源，将共模干扰当作差模问题处理
- 滤波器选型错误，实际应用时抑制效果不达标
- 测试报告与产品真实EMI性能出现偏差
这正是专业
二、双通道架构如何实现精准信号分离？
优质分离器会采用物理隔离的双通道设计：差模通道通过差分放大器提取线间信号，共模通道则通过共模扼流圈捕获对地噪声。这种硬件级隔离比后期算法分离更可靠。
判断分离器性能时需注意：
- 通道间串扰是否足够低，避免信号相互污染
- 各通道增益是否独立可调，适应不同强度干扰
- 相位一致性是否良好，确保时域分析准确性
例如
三、差模共模分离器的四个关键选型维度
选择差模共模分离器时，不能仅看外观或基础功能描述，而应从实际测试需求出发，重点关注以下四个维度的参数匹配：
- 频率范围：确保覆盖被测设备的干扰频谱，高频段应用需特别关注分离器的衰减特性
- 隔离度指标：差模与共模通道间的串扰抑制能力直接影响测试数据可信度
- 阻抗特性：与测试系统的阻抗匹配程度决定了信号反射损耗大小
- 校准方式：内置校准端口或外接校准器的便利性影响长期使用效率
其中频率范围是最易被低估的参数。许多用户只关注标称的最大频率值，却忽略了不同频段的抑制比曲线差异。例如汽车电子测试中，点火系统产生的瞬态干扰需要分离器在低频段保持平坦响应，而CAN总线测试则要求中高频段的稳定衰减。
当测试环境存在强共模干扰时，可考虑搭配
对于需要频繁更换测试场景的实验室，建议优先选择带自动校准功能的型号。虽然初期投入较高，但能显著减少因环境温度变化或设备老化导致的测量偏差。定期用标准信号源验证分离比参数，是维持长期测试精度的必要措施。
最终选型决策应结合整套测试系统的接口类型和接地逻辑。例如使用LISN供电的场合，需确认分离器的共模接地端是否支持浮动连接，防止形成地回路干扰。这些系统级兼容性问题往往比单一设备参数更影响实测效果。
四、如何避免测试系统因配套设备不匹配产生误差？
差模共模分离器作为电磁干扰测试系统的核心组件，其测量精度不仅取决于自身性能，更与配套设备的协同工作密切相关。常见误区是仅关注分离器参数，却忽略了LISN（线路阻抗稳定网络）的阻抗匹配特性、
在搭建测试系统时需特别注意三点：
- 接地逻辑一致性：分离器与LISN的
接地端子 需采用星型连接，避免地环路引入额外共模噪声 - 接口兼容性：BNC或N型连接器的机械公差会影响高频信号完整性，建议优先选用带屏蔽锁紧结构的接口
- 阻抗连续性：示波器探头的输入阻抗应与分离器输出端保持匹配，防止信号反射
滤波测试夹具的选用往往被低估。优质夹具不仅能确保被测设备与分离器间稳定接触，其金属屏蔽层还可抑制空间辐射干扰。例如进行开关电源噪声测试时，未屏蔽的夹具可能使辐射噪声通过互感耦合混入传导测量结果。
实际部署时建议先用
五、为什么定期校准比初始精度更重要？
差模共模分离器的长期稳定性常被采购者忽视。由于内部磁性元件存在温度漂移特性，在连续工作4-6小时后，其共模抑制比可能发生可见变化。建议在以下场景执行现场校准：
- 环境温度波动超过10℃时
- 进行不同量程切换后
- 连续测试超过8小时
使用示波器探头测量分离器输出时，需注意补偿电容的匹配调整。未正确补偿的探头会引入幅频特性畸变，特别是在测量快速瞬态干扰时，这种误差可能被误判为设备本身的噪声特性。
维护周期建议结合实际使用强度制定。对于频繁进行汽车电子测试的实验室，每月应检查分离器端口接插件的磨损情况；而在工业环境使用时，还需定期用
选择差模共模分离器实质是构建可靠的电磁干扰测试链路。决策时需平衡初始采购成本与系统级误差风险，将配套设备兼容性、长期校准维护纳入总体评估。真正高性价比的方案是能确保三年内测试数据可追溯性的系统组合，而非孤立看待某个设备的参数指标。
