皮托管流量计安装不当，测量误差可能超乎想象

流量计测量误差超过5%？很可能不是设备问题，而是安装细节被忽视了。特别是采用皮托管原理的设备，对直管段长度和探头角度的敏感度远超其他类型。

一、为什么工业现场仍离不开皮托管原理

皮托管流量计能在高温、高压、腐蚀性介质等恶劣工况下保持稳定，核心优势在于其简单的机械结构：

• 无活动部件：适用于含颗粒物的浆液测量，比如矿用场景的矿用流量计
• 耐极端温度：蒸汽管道测量时，电磁方案可能因衬里材料受限
• 低压损设计：对能源损耗敏感的大型管网更具经济性

但正是这种结构简单的特性，也让它对安装条件格外挑剔。以下是矿场常见的安装失误案例：

1. 探头未对准流体方向，导致动压采集失真
2. 直管段不足10倍管径，流速分布未充分发展
3. 焊接法兰时未预留足够热膨胀间隙

⚡ 结论：当介质温度超过160℃或含有大量杂质时，皮托管仍是不可替代的选择，但必须严格遵循安装规范。

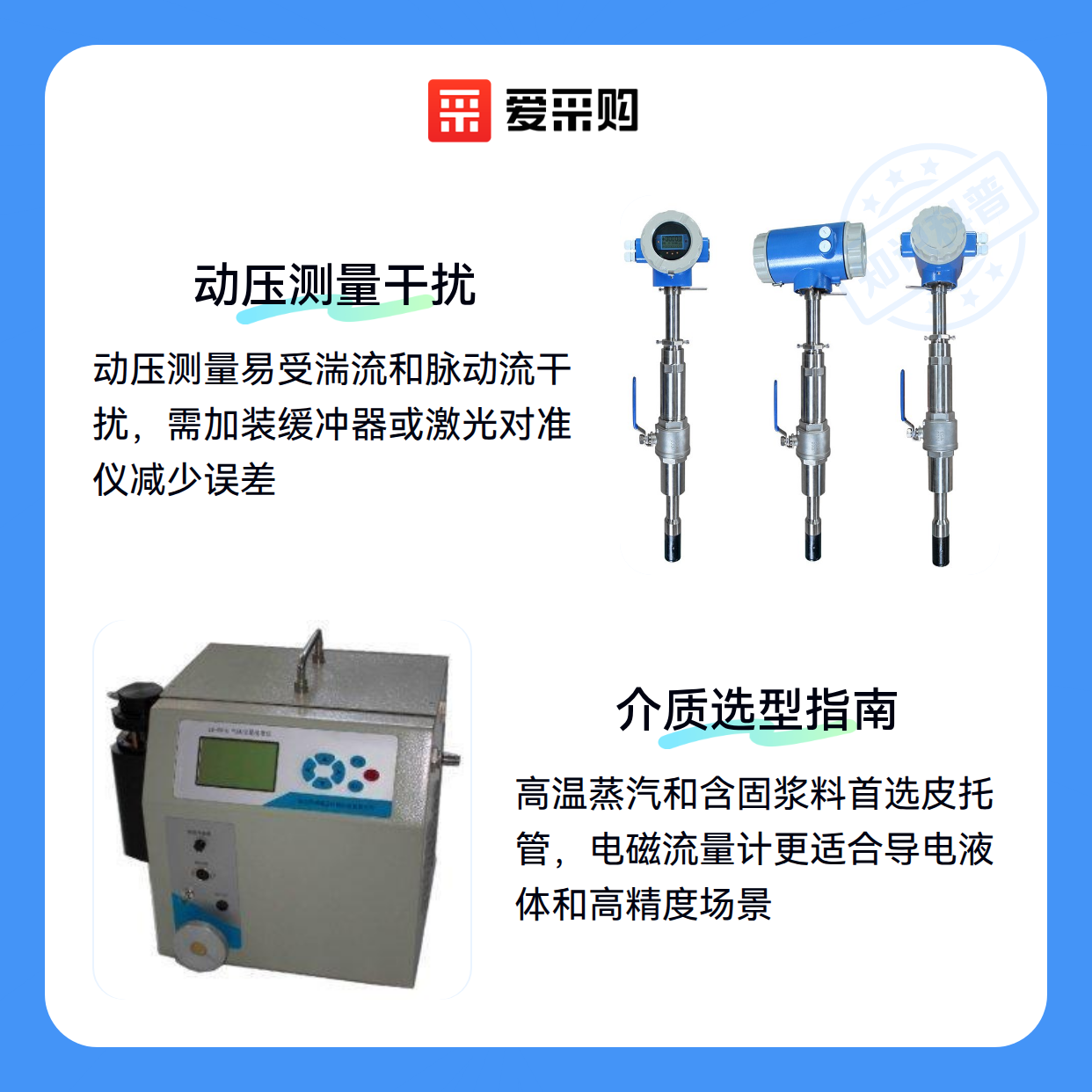

二、动压测量背后的误差陷阱

皮托管通过测量总压与静压差值计算流速，这个原理在理想条件下精准，但实际工业环境中存在三大干扰源：

• 湍流效应：阀门或弯管下游产生的涡流会使压力读数波动±15%
• 脉动流：压缩机或泵送系统导致的周期性压力变化，需加装缓冲器
• 介质黏附：高粘度流体在探头表面堆积，逐渐堵塞取压孔

典型问题场景对比：

三、不同介质该选皮托管还是其他类型

根据介质特性选择测量原理，才能平衡成本与精度：

电磁方案优势场景：

• 自来水厂等需要±0.5%高精度的场合
• 强酸强碱介质（需选四氟衬里型号）
• 管径大于DN300的大流量测量

涡街方案适用情况：

• 食品级蒸汽计量（卫生型法兰连接）
• 压缩空气流量监控（需带温度补偿）
• 印染行业染料输送（耐化学腐蚀设计）

⚡ 结论：当预算有限且介质洁净时，改进安装方式的皮托管仍是性价比之选。

四、容易被忽视的校准与固定装置

采购流量计只是开始，这些配套设备直接影响长期稳定性：

• 抗震支架：管道振动会导致皮托管螺纹连接松动
• 在线校准仪：每季度用流量校准仪验证基准值
• 温度变送器：补偿介质温度变化对密度的影响

安装支架的选型要点：

1. 304不锈钢材质应对潮湿环境
2. 可调角度设计适应不同管径
3. 防松脱结构预防机械振动

校准环节的常见失误：

• 使用普通压力表代替标准器（误差放大3倍）
• 未在工况流量点校准（只做满量程校验）
• 忽略流量积算仪的脉冲当量设置

⚡ 结论：一套2000元的支架+校准设备，可能挽回数十万元的计量纠纷损失。

五、那些年我们踩过的安装角度坑

皮托管安装的魔鬼细节，90%的问题出在这三点：

1. 角度偏差：探头轴线与管道轴线夹角应≤3°，推荐使用激光定位仪辅助
2. 插入深度：必须达到管道中心线，短管需配合流量控制器调节
3. 取压方向：气体测量时高压孔朝上，液体测量时朝下

维护阶段要注意：

• 每月检查探头紧固螺栓扭矩（推荐值25N·m）
• 每季度用内窥镜检查取压孔堵塞情况
• 突发读数异常时，先排查流量开关是否误动作

⚡ 结论：最好的流量计也救不了错误的安装，培训操作人员比设备本身更重要。

皮托管流量计的精度就像钟表匠的手艺——设备本身只占30%，剩下70%取决于安装与维护的精细度。当需要测量高温蒸汽或腐蚀性介质时，不妨重新评估现有安装是否符合规范；如果追求更高精度，电磁流量计或涡街流量计可能是更省心的选择。
