为什么1.5mm HDPE双糙面土工膜价格差异这么大？小心这些隐藏的质量陷阱

同样标称1.5mm的HDPE双糙面土工膜，价格可能相差一倍以上——关键差异藏在原材料纯度、生产工艺和抗老化性能这些看不见的地方，选错可能导致防渗失效或提前开裂。

一、为什么同规格土工膜价差能超50%？

决定价格的首要因素是原生料占比：用回收料替代部分原生聚乙烯能显著降低成本，但会降低抗拉强度和耐化学腐蚀性。

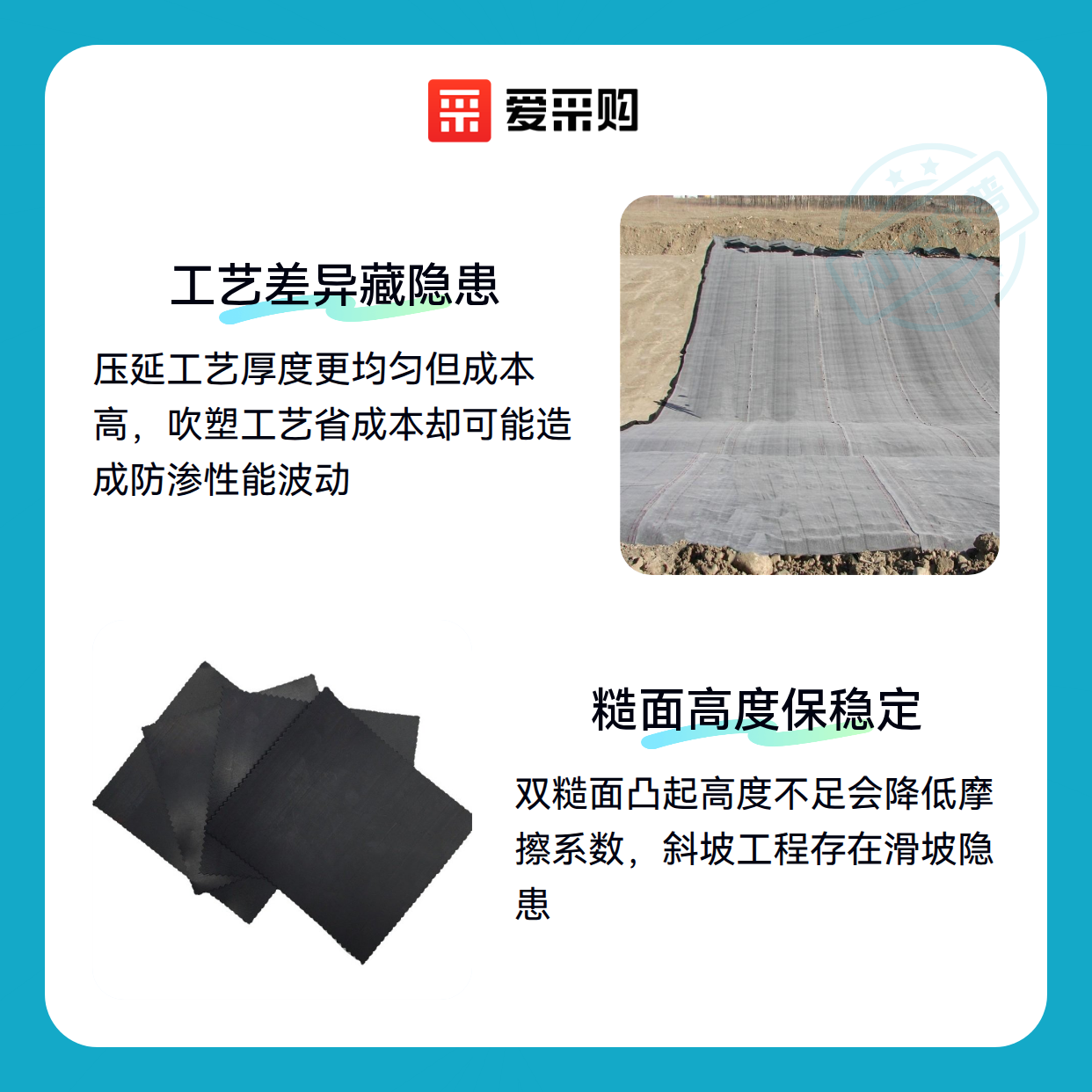

生产工艺的差异同样关键：

• 压延工艺生产的土工膜厚度更均匀，但设备成本高于吹塑工艺
• 双糙面纹理的深度一致性直接影响与土体的摩擦系数

抗紫外线添加剂和抗氧化剂的配比这些隐性成本，往往在户外使用半年后才会通过老化速度显现出差异。

二、省下的每平米成本可能带来哪些隐患？

厚度不均是最常见的低价陷阱：标称1.5mm的产品实测局部可能不足1.2mm，导致抗穿刺性能大幅下降，尤其不适合垃圾填埋场等尖锐物多的场景。

用回收料过多的产品会出现：

• 低温环境下脆化开裂风险升高
• 接触酸碱物质时渗透系数急剧增大
• 焊接施工时更容易出现虚焊或熔穿

有些厂商会通过减少双糙面的凸起高度来节省原料，这种偷工减料会导致斜坡铺设时摩擦力不足，增加滑坡风险。

三、如何辨别1.5mm HDPE双糙面土工膜的真实质量？

面对市场上价格差异明显的1.5mm HDPE双糙面土工膜，仅凭厚度规格无法判断实际性能。关键指标需从材料、工艺和实测数据三方面综合验证：

• 抗拉强度：直接影响铺设时的抗撕裂能力和长期承载性能，劣质产品在施工中容易出现局部断裂。
• 糙面均匀度：双糙面结构的凹凸深度和分布均匀性决定了与土壤的摩擦系数，关系工程稳定性。
• 防渗系数：实验室测定的渗透率应稳定在10-17cm/s量级，低价产品可能因添加剂过量或压延工艺缺陷导致防渗性能波动。

实际采购时，建议优先查验厂家提供的第三方检测报告，重点关注三个易被篡改的环节：

1. 原材料配比：优质HDPE树脂含量应超过97%，回收料过多的产品耐化学腐蚀性会显著降低
2. 炭黑分散度：影响抗紫外线性能的关键指标，可通过截面观察颜色是否均匀
3. 焊缝强度：现场施工最薄弱的环节，要求焊缝剥离强度不低于母材的80%

需要特别警惕的是，部分低价产品会通过降低标准密度（0.94g/cm³以下）或减少抗氧化剂来压缩成本。这类土工膜在垃圾填埋场等腐蚀性环境中，使用寿命可能缩短明显。对于关键工程，建议要求厂家提供加速老化测试数据。

四、5mm厚度是否真的适合你的工程场景？

1.5mm双糙面土工膜并非万能解决方案，其典型适用场景需要同时满足以下条件：

• 中等荷载需求：如市政工程中的渠道防渗、尾矿库中层隔离等
• 基础平整度较好：糙面结构在碎石地基上容易产生应力集中点
• 无尖锐物接触：虽然抗穿刺性能优于光面膜，但仍不推荐直接用于建筑垃圾填埋

当遇到以下情况时，应考虑替代方案：

1. 高毒害性物质防渗：建议改用2.0mm以上厚度或GCL膨润土防水毯复合系统
2. 陡坡加固工程：糙面土工膜与土工格栅组合使用更可靠
3. 临时性防渗需求：可选用成本更低的光面HDPE土工膜或复合土工膜

对于鱼塘防渗等对材料弹性要求较高的场景，双糙面结构的延展性可能反而不及专门设计的防渗一布一膜。决策时不能仅看防渗指标，还要评估实际使用中的变形适应能力。

五、如何在价格与质量之间找到平衡点？

选择1.5mm HDPE双糙面土工膜时，价格差异往往反映了原材料、生产工艺和质量标准的差异。低价产品可能在厚度均匀性、抗拉强度或防渗性能上存在妥协，长期使用中容易出现开裂或渗漏问题。

建议优先考虑实际应用场景的需求：对于高负荷或长期暴露的环境，即使价格略高，也应选择厚度达标、抗老化性能更强的产品；而对于短期或低强度使用，可以适当放宽部分非关键指标。

判断质量时，可重点关注以下可验证指标：

• 厚度测量：使用专业测厚仪检查膜体各部位是否均匀达标
• 糙面结构：双糙面应分布均匀且与膜体结合牢固，避免施工时脱落
• 检测报告：要求供应商提供第三方抗拉强度、撕裂强度和渗透系数测试数据

施工环节同样影响最终效果：

1. 焊接质量直接影响防渗性能，全自动土工膜焊接机比手动操作更可靠
2. 接缝处建议配合使用HDPE防渗膜胶带进行双重密封
3. 完工后必须进行电火花检测或渗滤液防渗膜检测，确保无破损点

最终决策应综合全生命周期成本：低价产品可能需频繁修补或提前更换，而优质产品虽然初始投入较高，但维护成本和停工损失更低。根据项目周期和风险承受能力做出选择，才是真正的成本优化。
