PVF涂层施工中这个细节没注意，防腐效果大打折扣

化工设备防腐领域，PVF涂层的施工质量直接决定了使用寿命——很多项目验收时测不出问题，运行半年后却出现局部剥落，往往是因为忽视了基材预处理和固化工艺这两个关键环节。

一、为什么化工行业特别青睐PVF涂层

在强酸强碱或高温高湿环境中，普通防腐涂层容易失效，而PVF涂层因其独特的分子结构表现出三大优势：

• 耐化学腐蚀性：氟碳键能抵抗98%的浓硫酸、48%的氢氟酸等强腐蚀介质
• 耐候性：在紫外线照射下不易粉化，户外使用寿命可达15年以上
• 机械强度：表面硬度达到2H铅笔硬度，能承受设备运行中的机械摩擦

这种特性让PVF成为化工储罐、反应釜衬里的首选。比如装载氢氟酸的PVF涂层铁桶，就比传统镀锌桶寿命延长3倍以上。

二、PVF和PVDF涂层的分子结构差异决定了什么

同属氟碳涂层的PVDF涂层与PVF性能相似，但分子链上的氢原子被氟原子取代后，带来了关键区别：

• 耐温性：PVDF连续使用温度可达150℃，比PVF高30℃
• 附着力：PVF对金属基材的粘结力更强，更适合动态负载设备
• 成本：PVF原料价格比PVDF低20%左右

选择原则：高温环境选PVDF涂层，强腐蚀+机械振动场景选PVF，预算有限且工况温和时可以考虑氟碳涂层中的其他类型。

三、储罐、管道、钢结构分别需要什么类型的PVF涂层

不同应用场景需要匹配不同的涂层方案：

1. 化工储罐内壁

   • 必须采用双层结构：底层环氧底漆+面层PVF
   • 厚度建议≥200μm，关键部位需做防腐涂层加强
   • 案例：某农药厂浓硫酸储罐采用此方案后8年未检修

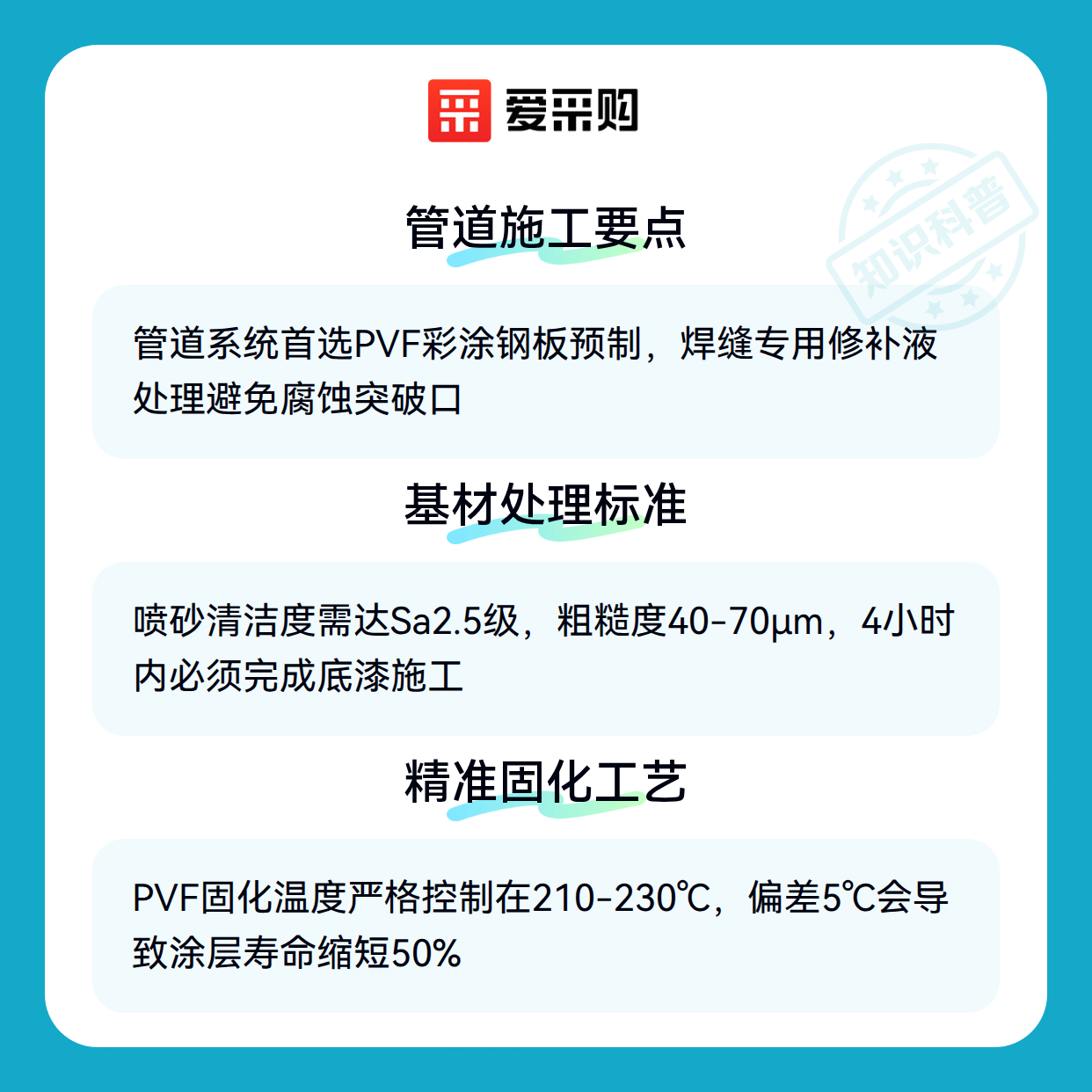

2. 管道系统

   • 优先选用PVF彩涂钢板预制成型管
   • 焊缝处需专用修补液处理，否则会成为腐蚀突破口

3. 钢结构框架

   • 室外架构推荐PVF/PVDF复合涂层
   • 室内结构可用工业防腐涂料降低成本

四、喷砂不达标，再好的PVF涂层也白费

涂层失效案例中，70%与基材处理不当有关。必须达到：

• 清洁度：喷砂后达到Sa2.5级标准（肉眼观察无可见油脂、氧化皮）
• 粗糙度：40-70μm为宜，过大过小都会影响附着力
• 时效性：喷砂后4小时内必须完成底漆施工

专业级喷砂机能稳定控制这些参数，手动工具很难达到要求。

五、固化温度偏差5℃，涂层寿命缩短一半

PVF涂层的交联反应对温度极其敏感：

• 温度窗口：210-230℃为最佳固化区间，低于200℃会残留溶剂，高于240℃导致分子链断裂
• 测量方式：必须用红外测温仪监测工件实际温度，不能只看炉温设定值
• 厚度影响：每增加50μm厚度，固化时间需延长5-8分钟

采用带PID控制的涂层固化炉比传统烘箱温度波动减少80%，某化工厂改造后涂层保修期从3年延长到7年。

施工完成后建议用涂层测厚仪做全面检测，重点检查焊缝、棱角等易缺陷部位。对于需要修补的PVF膜材，PVDF/PVF膜布设备能实现局部精准修复。

PVF涂层的价值在于长期防腐，不能只看初期成本。建议根据介质腐蚀性、设备预期寿命、停机损失等综合计算全周期成本，选择匹配的表面处理剂和喷涂设备方案。
