5pin贴片端子在哪些场景下无法被其他端子替代？

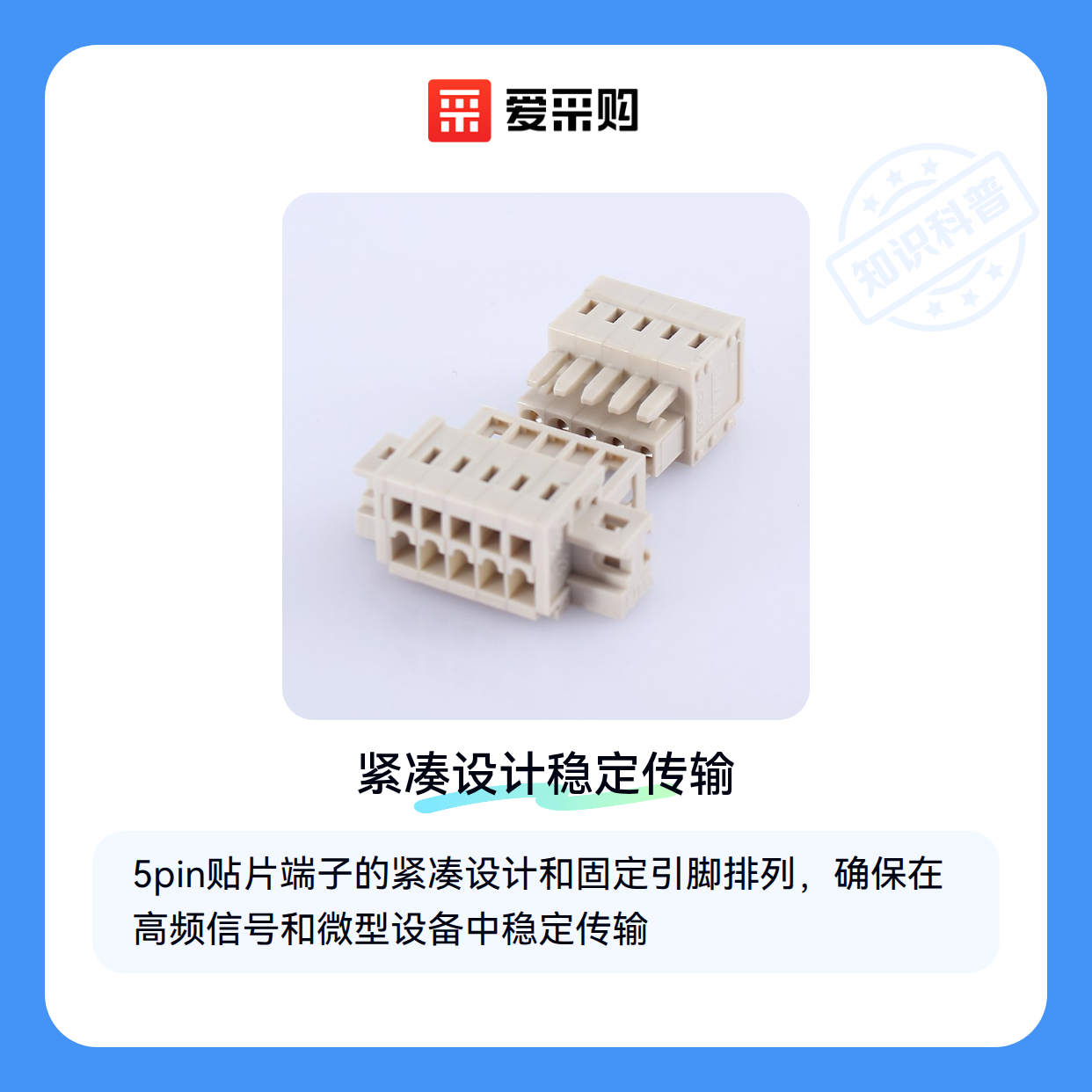

当你的电路板需要紧凑空间和稳定信号传输时，5pin贴片端子的引脚排列和焊接方式让它无法被普通端子替代——尤其是在高频信号或微型设备中。

一、为什么5pin贴片端子的尺寸和引脚排列让它难以被替代？

5pin贴片端子的不可替代性首先体现在物理规格上。其紧凑的贴片设计（SMT）和固定的5引脚排列，决定了它无法与插拔式端子或排针排母互换使用。

• 引脚数量：5pin结构无法兼容3pin或8pin端子的电路设计，强行替换会导致引脚闲置或接触不良
• 安装方式：贴片焊接的端子无法直接替换为需要穿孔焊接的直针端子，反之亦然
• 间距精度：贴片端子通常要求更高的PCB布局精度，普通接线端子的公差可能无法满足

例如8pin贴片端子虽然引脚更多，但其间距和焊盘设计与5pin版本存在明显差异。实际使用中常见因引脚数接近而误选的情况，最终导致PCB改版成本增加。

这些物理差异直接影响后续电气性能的实现。当设备空间受限或需要高频信号传输时，随意更换端子类型可能引发更严重的匹配问题。

二、哪些电气特性让5pin贴片端子成为唯一选择？

在需要稳定传输低频信号或中等电流的场景中，5pin贴片端子的电气参数形成了天然壁垒：

• 电流承载：1-2A的典型额定电流高于普通弹簧端子，但低于大功率插拔式端子
• 接触阻抗：贴片焊接的固定连接方式比可插拔端子更稳定，适合振动环境
• 高频特性：紧凑引脚排列能更好控制信号串扰，这是排针排母难以实现的

若用TYPE-C 6PIN SMT等接口替代，可能因引脚定义不同导致信号错位；而选用XH2.54 3PIN立式端子又会因电流余量不足引发过热风险。

判断时需对照设备规格书中的三项关键指标：最大工作电流、信号类型（数字/模拟）、允许的接触阻抗波动范围。

三、焊接和连接方式如何锁死替代可能性？

5pin贴片端子的SMT焊接特性带来了两种不可替代场景：

• 自动化生产：贴片工艺适合回流焊批量作业，手工焊接的直针端子会拖累效率
• 空间限制：厚度通常控制在3mm以内，插拔式端子的外壳高度可能超出设备结构允许范围

对比PH2.0 3PIN贴片端子等同类产品时，虽然连接方式相同，但引脚数和间距差异仍会导致PCB焊盘不兼容。而选用2.54mm镀金排针排母则完全改变了连接逻辑。

当设计需要兼顾快速组装和可靠连接时，5pin贴片端子往往成为平衡两者的最优解——这也是线对板连接场景中其他端子难以替代的关键原因。

四、哪些误用会导致5pin贴片端子失效？

5pin贴片端子的误用通常源于对物理规格和电气性能的忽视。以下场景尤其需要警惕：

• 强行替换引脚间距不同的端子：即使外观相似，引脚间距的微小差异也会导致焊接不良或短路。
• 超电流使用：用普通排针替代5pin贴片端子时，可能因电流承载能力不足引发过热。
• 错误焊接方式：手工焊接时未使用SMT阶梯钢网或温度控制不当，容易造成虚焊或焊盘脱落。

实际案例中，误用常发生在维修替换或临时改装场景。例如用插拔式端子台替代贴片端子时，虽然能临时接通电路，但振动环境下容易松脱，长期使用还可能因接触电阻增大影响信号传输精度。

这些误用的根本原因，是低估了5pin贴片端子在空间布局和信号完整性上的特殊要求。其表面贴装特性决定了它更适合高密度PCB布局，而普通端子台会额外占用垂直空间。

五、如何确认必须使用5pin贴片端子？

判断是否必须使用5pin贴片端子，可从三个维度交叉验证：

1. 空间限制：当PCB布局密度高且不允许垂直安装时，贴片式是唯一选择
2. 信号需求：多路信号并行传输时，5pin的引脚排列能更好避免串扰
3. 生产工艺：SMT产线必须使用贴片端子，手工焊接则需配套防静电镊子和精密焊台

采购时建议优先核对三个参数：引脚间距与PCB焊盘是否匹配、额定电流是否满足峰值需求、端子材质是否适应工作环境温度。不确定时，可先用碳纤维防静电镊子进行试装配验证空间兼容性。

最终决策要回到应用场景的本质：5pin贴片端子的不可替代性，本质上是由设备的小型化设计需求和电气性能标准共同决定的。当这两个条件同时存在时，其他端子类型很难达到同等可靠性。
