半导体前端和后端工艺的选择直接影响生产效率和成本控制,但两者的差异常被混淆。本文将帮你理清关键区别,并提供实际选型建议。
一、半导体前端和后端的核心差异是什么?
半导体制造分为前端(Front-End)和后端(Back-End)两大阶段,两者的工艺目标和实现方式截然不同:

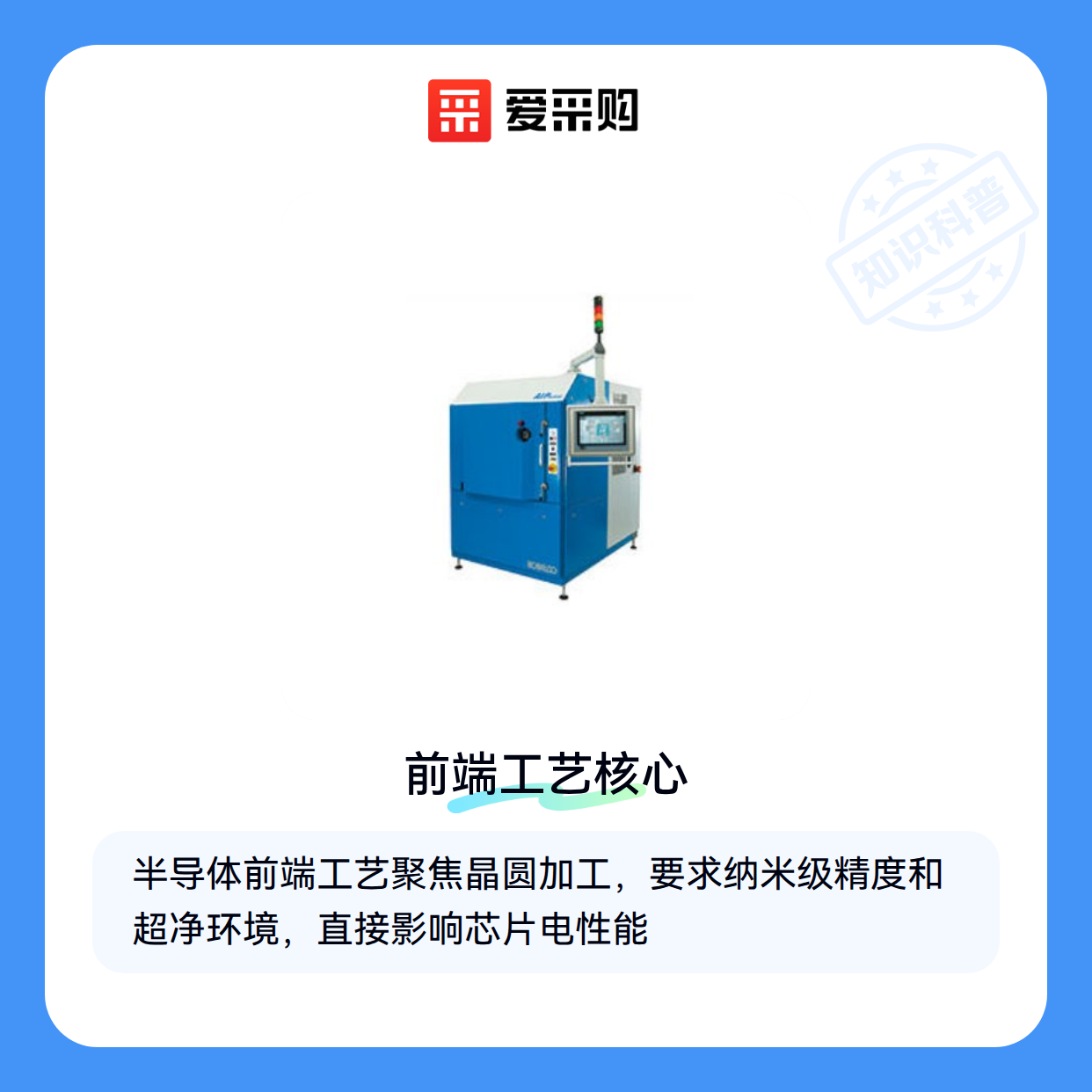

- 前端工艺:聚焦晶圆加工,包括光刻、刻蚀、离子注入等核心步骤,直接决定芯片的电性能
- 后端工艺:负责封装测试,涉及切割、键合、塑封等环节,主要影响产品的可靠性和物理特性
这种本质差异意味着两类工艺对设备精度、环境要求和操作规范的需求完全不同。
二、为什么工艺流程决定设备选型?
前端工艺对设备的要求集中在纳米级精度和超净环境控制:
光刻机 需要亚微米级对准精度- 刻蚀设备需兼顾选择比和均匀性
薄膜沉积设备 要求原子层级的厚度控制
而后端工艺设备更注重批量处理能力和机械稳定性,例如贴片机的定位精度虽然低于前端设备,但需要更高的吞吐量以适应封装测试的规模化需求。
三、如何根据工艺需求选择半导体前端和后端设备?
半导体前端和后端设备的选型需基于工艺流程的核心差异。前端工艺侧重晶圆制造,涉及薄膜沉积、光刻、刻蚀等步骤,对设备的精度和洁净度要求极高;后端则聚焦封装测试,需要设备具备稳定的机械性能和温度控制能力。
关键选型因素包括:
- 工艺兼容性:前端设备需匹配特定材料(如硅片、化合物半导体)的加工需求,后端设备则要适应多种封装形式
- 生产规模:量产线优先考虑自动化程度高的设备,研发或小批量场景可选择模块化设计的灵活方案
- 技术指标:前端关注纳米级精度和缺陷控制,后端侧重可靠性和吞吐量
