电源管理芯片用错会怎样?这些细节你可能忽略了

18小时前

NE1101F电源管理芯片如果使用不当,轻则影响设备性能,重则可能导致电路损坏。别小看这颗小芯片,它的电压匹配和散热设计直接决定了整个系统的稳定性。

一、这些误用会让NE1101F性能大打折扣

实际应用中,NE1101F最容易在三个环节出问题:

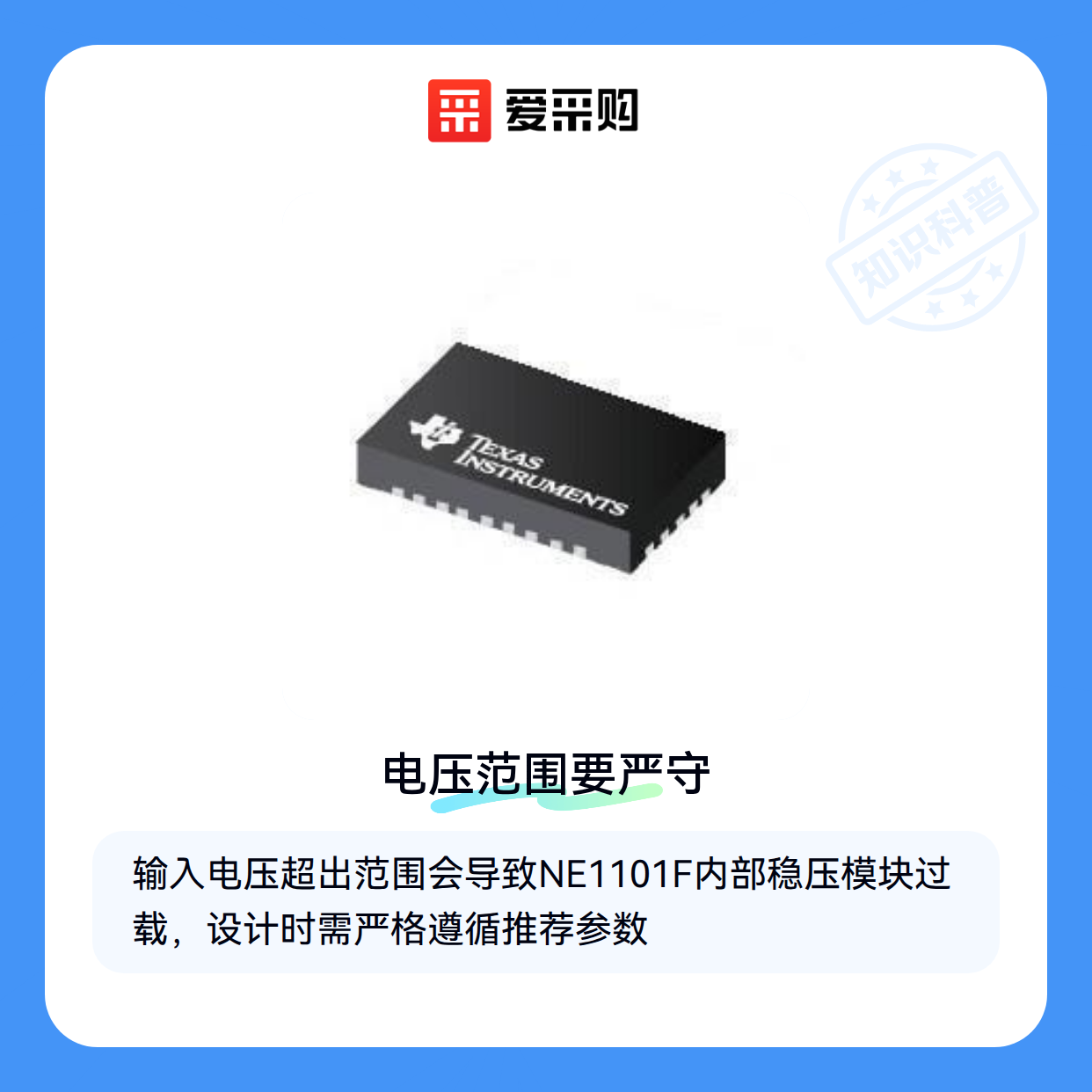

  • 输入电压超出范围:有些设计为追求兼容性强行拓宽输入范围,反而导致芯片内部稳压模块过载
  • 散热条件不达标:在密闭空间连续工作时,结温升高会触发保护机制,造成输出波动
  • 负载突变未缓冲:直接驱动大功率负载时,瞬间电流变化可能导致芯片内部逻辑紊乱

尤其要注意的是,NE1101F的标称参数是在理想实验室环境下测得的。现场使用时,电网波动、环境温度变化都会让实际工作点偏移,这时候如果还按理论值设计电路就容易出问题。

曾经有案例把NE1101F用在户外设备上,虽然输入电压在标称范围内,但高温天气下芯片提前进入保护状态。这说明评估效果边界时,不能只看参数表上的数字。

二、哪些因素决定了NE1101F的实际效果上限?

NE1101F电源管理芯片的性能边界并非固定值,而是由电压、电流和温度三大核心参数动态决定的。实际应用中常见的问题是仅关注标称参数,忽略了环境温度升高时芯片的持续输出能力会明显下降。

  • 电压适应性:输入电压超出推荐范围时,不仅效率降低,还可能触发保护机制导致间歇性断电
  • 电流承载:瞬时峰值电流若频繁超过阈值,长期使用可能加速内部元件老化
  • 温度影响:在密闭空间或高温环境下,芯片的实际输出电流需降额使用

配套的LDO稳压芯片选择直接影响NE1101F的稳定性。当主芯片需要为敏感电路供电时,建议选择静态电流更低、纹波抑制比更好的LDO作为二级稳压,例如SOT23-5封装的型号更适合高密度PCB布局。这类配套元件能有效吸收前级电压波动,延长主芯片在临界条件下的安全工作周期。

判断效果边界时还需考虑负载特性:

  1. 阻性负载(如加热元件)对电压稳定性要求较低,可适当放宽参数余量
  2. 容性负载(如MCU电路)需重点防范上电冲击电流
  3. 感性负载(如电机)必须配合反向电动势吸收电路使用

实际调试时建议用可调负载逐步测试边界值,而非直接依赖手册标称值。

三、如何通过配套元件优化NE1101F的性能?

NE1101F电源管理芯片的性能高度依赖外围元件的匹配度,实际使用中容易因配套选择不当导致效率下降或稳定性问题。

  • 电感器选型:需匹配芯片的开关频率,过低感值可能导致输出纹波增大,过高则影响瞬态响应。TDK 1210电感器等低损耗型号更适合高频应用。
  • 输入滤波:单相EMC电源滤波器能有效抑制传导干扰,尤其对工业环境中常见的电网波动有明显改善效果。

散热设计是另一个容易被忽略的关键点。虽然NE1101F采用DFN-8封装,但连续满载运行时仍需考虑散热措施:

  1. 优先选择带铜箔的PCB布局以增强热传导
  2. 空间受限时可搭配翅片管散热器散热硅胶垫 实际测试表明,未做散热优化时芯片结温可能比预期高,长期影响可靠性。

输出电容的选择直接影响负载调整率和瞬态响应。日系长寿命电解电容在高温环境下表现更稳定,而贴片铝电解电容更适合空间紧凑的设计。调试时建议使用鳄鱼夹型电流探头观察动态响应,避免仅依赖静态参数判断。

四、NE1101F更适合哪些实际应用场景?

综合评估误用风险和配套要求后,NE1101F更适合以下场景:

  • 中低功率设备(20W以内)的分布式电源设计
  • 需要小封装方案的便携式仪器
  • 对成本敏感但允许适当妥协效率的消费类产品

若应用环境存在强电磁干扰或需要连续满载运行,建议重新评估芯片的适用性。此时配套元件的成本可能超过芯片本身,采用集成度更高的方案反而更经济。

存储和维护时需注意防潮措施,未使用的芯片应存放在防潮电子周转箱中。已焊接的板卡建议定期用电子线路板清洁剂清除积尘,避免湿气导致漏电。
